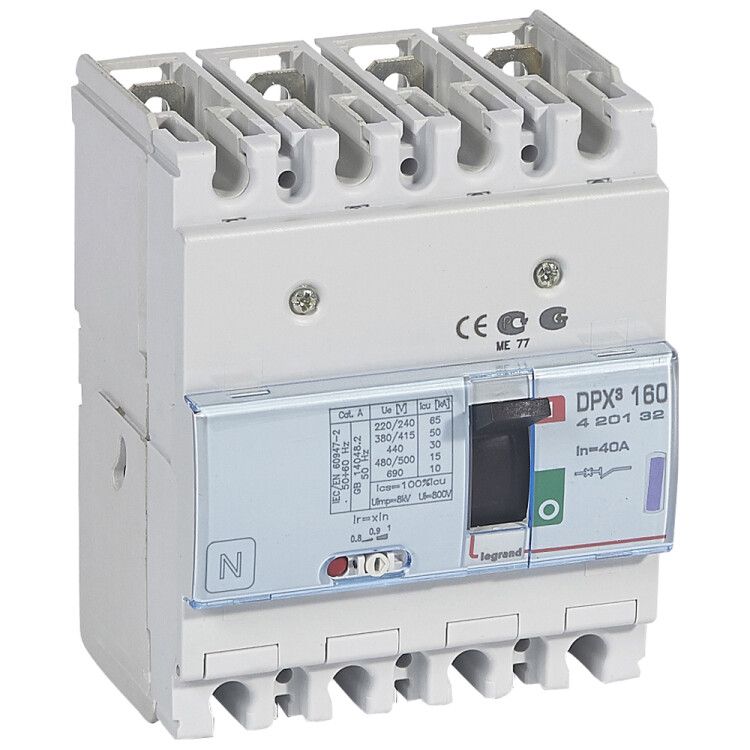

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 4П 40 А | 420132 Legrand

Автоматический выключатель четырехполюсный DPX3 160 40А 50кА 400В~ от Legrand - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство совмещает высокую отключающую способность, точную настройку и совместимость с DIN-рейкой, что делает его популярным решением для монтажа в щитах и распределительных устройствах.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 40А 50кА 400В~ предназначен для защиты трёхфазных электрических цепей с нулевым проводником. Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах, системах освещения и HVAC. Подходит для установки в помещениях с умеренным климатом (исполнение УХЛ4).

Технические характеристики

• Номинальное напряжение: 400 В ~ (для трёхфазных сетей с нулём)
• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер
• Тип расцепителя: тепловой (для перегрузок) + электромагнитный (для КЗ)
• Диапазон настройки перегрузки: 32–40 А - можно точно выставить порог срабатывания при длительной перегрузке
• Диапазон регулировки КЗ: 400 А - магнитный расцепитель срабатывает при токах выше 400 А
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Тип подключения: винтовой - надёжное крепление проводов через зажимы
• Способ монтажа: на DIN-рейку - стандартный способ крепления в шкафах
• Тип привода: ручной - управление через рычажковый механизм
• Индикатор отключения: есть - визуально показывает состояние (вкл/выкл)
• Указатель расцепления: есть - отличает ручное отключение от срабатывания из-за перегрузки или КЗ
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Нормативный документ: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Комплектное устройство: да - в комплекте только выключатель, без дополнительных модулей
• Конструкция: стационарная - не предназначено для частого извлечения из щита
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 40А 50кА 400В~ монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, указанным в руководстве, чтобы избежать перегрева. Сечение кабеля не должно превышать 35 мм2. Устройство совместимо с другими компонентами серии DPX3 от Legrand, включая моторные приводы и вспомогательные контакты. Не требует специальных инструментов для установки - достаточно отвертки и тестера для проверки фаз.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и предсказуемости срабатывания. Защита IP30 исключает случайный доступ к токоведущим частям инструментами, но не защищает от влаги - поэтому не применяется во влажных средах без дополнительной защиты корпуса. Индикация состояния и указание причины расцепления повышают безопасность обслуживания. Защита по минимальному напряжению предотвращает самопроизвольный запуск оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для промышленных объектов с большими токами КЗ
• Настройка обоих типов расцепителей - гибкая адаптация под конкретную нагрузку
• Визуальная индикация - легко определить причину отключения без диагностики
• Поддержка моторного привода - возможность удалённого управления
• Совместимость с сериями Legrand - легко заменить или дополнить другим оборудованием DPX3
• Надёжная винтовая система подключения - минимизация рисков ослабления контакта

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Не рассчитан на частое механическое извлечение - конструкция стационарная, не для съёмных блоков
• Нельзя использовать в сетях переменного тока выше 400 В - превышение напряжения вызовет отказ
• Требуется точная настройка тока перегрузки - неверная установка может привести к ложным срабатываниям или недостаточной защите
• Не имеет встроенной защиты от импульсных перенапряжений - требуется дополнительный УЗИП

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя насоса с нулевым проводом
• Распределительный щит торгового центра - отключение всех фаз при КЗ в светильниках
• Система кондиционирования - защита компрессора от перегрузки и просадки напряжения
• Производственные линии - контроль питания нескольких потребителей через единый четырёхполюсный выключатель

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 40 А - лучше выбирать с запасом 10–15%
• Настройте ток перегрузки на уровне 38 А, если нагрузка близка к 35 А - так вы избежите ложных срабатываний
• При использовании моторного привода убедитесь, что он совместим с моделью DPX3 160
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, даже при правильном токе
• Не используйте этот выключатель вместо УЗО - он не реагирует на ток утечки, только на перегрузки и КЗ
• При замене старого автомата сверьте параметры: особенно отключающую способность и количество полюсов
