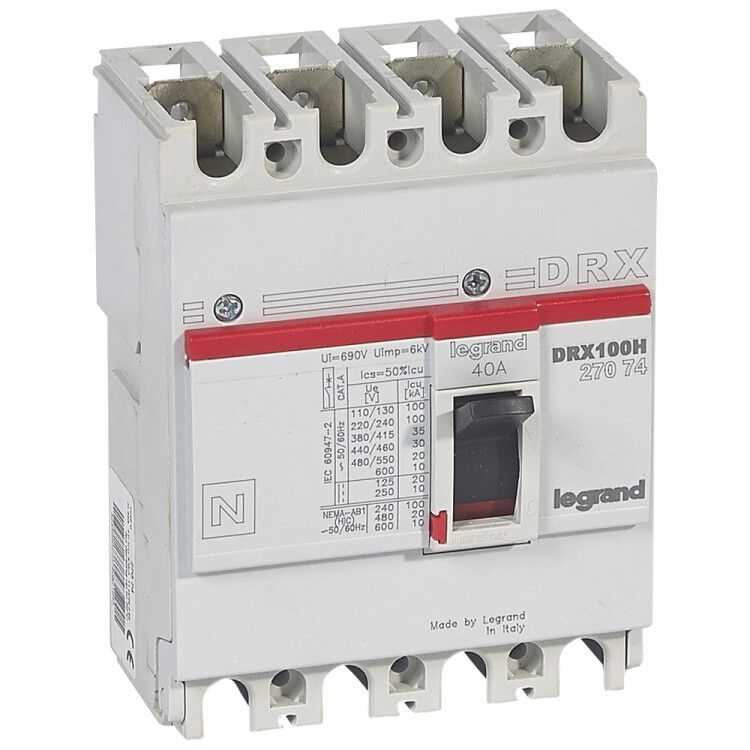

Выключатель автоматический 4п 40А 36кА DRX125 термомагнитн. расцеп. Leg 027074 Legrand

Автоматический выключатель DRX125 40A 4P 36кА от Legrand - надёжное устройство для защиты четырёхпроводных цепей переменного тока в промышленных и жилых объектах. Устройство сочетает простую конструкцию, высокую отключающую способность и совместимость с DIN-рейкой, что делает его популярным решением для монтажников и проектировщиков.

Назначение и область применения

Выключатель DRX125 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с трёхфазным питанием. Четыре полюса позволяют одновременно отключать все проводники - L1, L2, L3 и N - обеспечивая безопасную изоляцию цепи при аварии.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Четыре полюса - управление всеми проводниками в трёхфазной сети с нулём;
• Номинальное напряжение: 415 В - рассчитан на работу в сетях с линейным напряжением до 415 В переменного тока;
• Номинальная отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до 36 тысяч ампер;
• Тип расцепителя: термомагнитный - тепловой элемент защищает от длительных перегрузок, электромагнитный - от внезапных КЗ;
• Уставка защиты от перегрузки: фиксирована на 40 А - нельзя изменить;
• Уставка защиты от КЗ: 400 А - срабатывает при токе, превышающем номинал в 10 раз;
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды;
• Подключение: винтовые зажимы - надёжное, требует правильного затягивания;
• Управление: рычажковый привод - наглядное положение «Вкл/Выкл»;
• Индикация: есть указатель расцепления - видно, почему выключился (перегрузка или КЗ);
• Монтаж: на DIN-рейку 35 мм - стандартная установка в шкафах;
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня;
• Количество переключающих контактов: один - однополюсный механизм внутри каждого полюса.

Совместимость и монтаж

Выключатель DRX125 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками, чтобы избежать ослабления контакта. Максимальное сечение провода - согласно документации Legrand, обычно до 25 мм2 для медных жил. Устройство совместимо с другими компонентами серии DRX: можно дополнительно установить индикатор отключения, модуль сигнализации или блокиратор. Обязательно соблюдайте посадочные размеры: корпус имеет фиксированную ширину, соответствующую 4 модулям (72 мм).

Безопасность и стандарты

Выключатель DRX125 соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Применяется в системах с TN-S, TN-C-S, TT. Защита по минимальному напряжению предотвращает самопроизвольное включение оборудования после восстановления питания - важная функция для станков и насосов. IP30 не обеспечивает защиту от влаги - не применяйте во влажных помещениях без дополнительной герметизации шкафа.

Преимущества

• Фиксированные уставки - исключают случайную настройку, подходят для типовых задач;
• Высокая отключающая способность (36 кА) - гарантирует безопасность даже при серьёзных КЗ;
• Указатель расцепления - позволяет быстро определить причину отказа без тестера;
• Производится в России - сокращённые сроки доставки, локальная сервисная поддержка;
• Легко расширяем - совместим с аксессуарами Legrand для индикации и удалённого управления.

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток до 415 В;
• IP30 - запрещена установка в открытых, сырых или пыльных местах без корпуса;
• Фиксированная уставка - нельзя адаптировать под нагрузку меньше 40 А; для меньших токов выбирайте другие модели серии DRX;
• Не предназначен для частого ручного включения/выключения - не является контактным аппаратом;
• Требуется точное затягивание винтов - слабый контакт вызывает перегрев.

Примеры использования

• Щитовая на этаже многоэтажного дома - защита трёхфазной группы розеток и света;
• Промышленный станок с трёхфазным двигателем и нулевой шиной;
• Распределительный щит холодильного комплекса с контролируемым отключением при проседании напряжения;
• Объекты с требованиями к безопасности: больницы, школы, лаборатории - где важно гарантированное отключение всех проводников.

Практические советы

• Перед установкой проверьте соответствие сечения провода и класса защиты - используйте наконечники типа ПМ или ПВ;
• При сборке щита оставляйте свободное место рядом - DRX125 требует вентиляции, особенно при работе близко к предельной нагрузке;
• Если нужна индикация состояния - заказывайте индикатор отключения отдельно (совместим с этим модельным рядом);
• Не путайте с выключателями с регулируемыми уставками - DRX125 имеет фиксированные параметры, это экономичное решение, а не универсальное;
• Для обслуживания - всегда отключайте питание перед работой с винтами, даже если рычаг в положении «Выкл».
