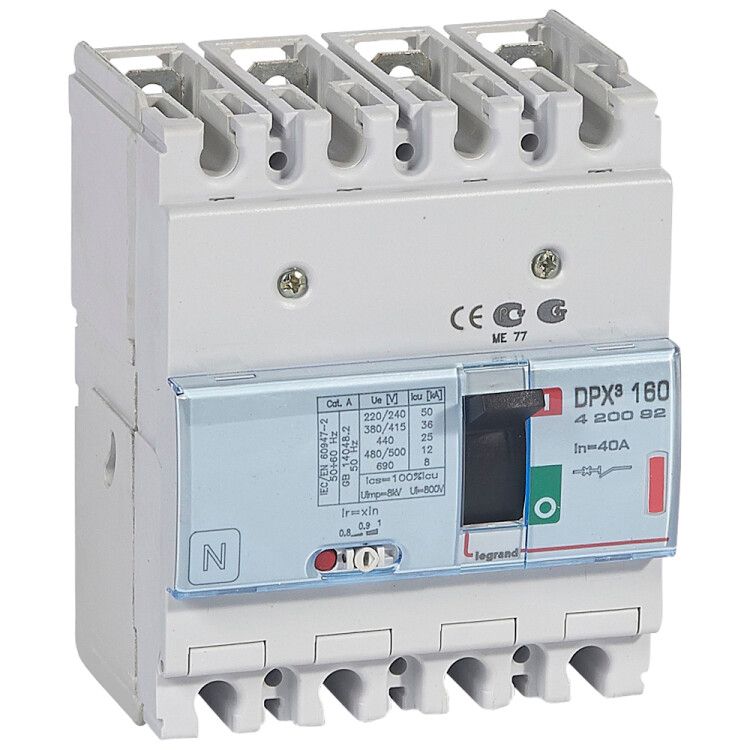

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 36 кА 400 В~ 4П 40 А | 420092 Legrand

Автоматический выключатель четырехполюсный DPX3 160 40А 36кА 400В от Legrand — надёжное устройство для защиты промышленных электросетей до 400 В с номинальным током 40 А. Устройство сочетает тепловую и электромагнитную защиту, совместимо с DIN-рейкой и оснащено функциями диагностики и удалённого управления.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 40А 36кА 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в промышленных системах низкого напряжения — для защиты двигателей, распределительных щитов, конвейеров, станков и других мощных потребителей. Четыре полюса позволяют контролировать все фазы и ноль одновременно, что важно для трёхфазных сетей с глухозаземлённой нейтралью.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 40 А
• Количество полюсов: 4
• Номинальная отключающая способность: 36 кА — способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: тепловой (для перегрузок) + электромагнитный (для КЗ)
• Диапазон настройки перегрузки: 32–40 А — можно точно адаптировать под нагрузку
• Диапазон регулировки КЗ: 400 А — порог срабатывания при коротком замыкании
• Степень защиты: IP30 — защищён от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 35 мм² — позволяет подключать толстые медные жилы
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Способ подключения: винтовой — надёжное и проверенное соединение
• Монтаж: на DIN-рейку — стандартный способ установки в шкафах
• Привод: ручной рычажковый — управление вручную; есть возможность подключения моторного привода для дистанционного управления
• Количество переключающих контактов: 1 — один набор контактов на каждый полюс
• Индикатор отключения: да — визуально показывает состояние (вкл/выкл)
• Указатель расцепления: да — отличает ручное отключение от аварийного срабатывания
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня
• Сертификация: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 40А 36кА 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — рекомендуется затягивать их моментом, указанным в руководстве, чтобы избежать перегрева. Устройство совместимо с другими модулями серии DPX3, что упрощает сборку щитов. Моторный привод (в комплекте) позволяет управлять выключателем дистанционно — удобно для автоматизированных систем. Установка требует свободного доступа к передней панели для оперативного включения/отключения.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность срабатывания, термическую стойкость и долговечность. Защита по минимальному напряжению предотвращает запуск оборудования при просадках сети, снижая риск повреждений. Индикатор положения и указатель причины расцепления обеспечивают безопасность обслуживания — оператор сразу видит, почему произошло отключение.

Преимущества

• Точная настройка тока перегрузки (32–40 А) — минимизация ложных срабатываний
• Высокая отключающая способность (36 кА) — подходит для промышленных объектов с высокими токами КЗ
• Поддержка моторного привода — легко интегрируется в системы АСУ ТП
• Указатель расцепления — ускоряет поиск причин отказа
• Компактная стационарная конструкция — экономит место в щите
• Готовый к использованию комплект — никаких дополнительных деталей не требуется

Ограничения применения

• Не предназначен для открытого монтажа — степень защиты IP30 исключает использование во влажных, пыльных или наружных условиях
• Не подходит для частых циклов включения/отключения — не является аппаратом для частого коммутирования, только для защиты
• Требуется точная настройка тока срабатывания — неверная настройка может привести к недостаточной защите или ложным отключениям
• Не имеет встроенной дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Щит питания трёхфазного станка с ЧПУ — защита всех фаз и ноля
• Распределительный щит на заводе с конвейерными линиями
• Центральный ввод в промышленное помещение с моторным приводом для дистанционного отключения
• Система резервирования энергии — отключение при падении напряжения ниже порога

Практические советы

• Перед установкой проверьте соответствие сечения кабеля (до 35 мм²) и момента затяжки винтов — слабый контакт вызывает нагрев
• Настройте ток перегрузки ближе к реальному рабочему току нагрузки, но не выше 40 А — оптимально 38–40 А для постоянной нагрузки
• Используйте моторный привод только при необходимости — он увеличивает стоимость и сложность системы
• При замене старого автомата — сверьте габариты и тип монтажа: DPX3 160 имеет фиксированную форму, не совместим с другими сериями
• Обязательно используйте указатель расцепления для анализа аварий — это сэкономит время на диагностике
