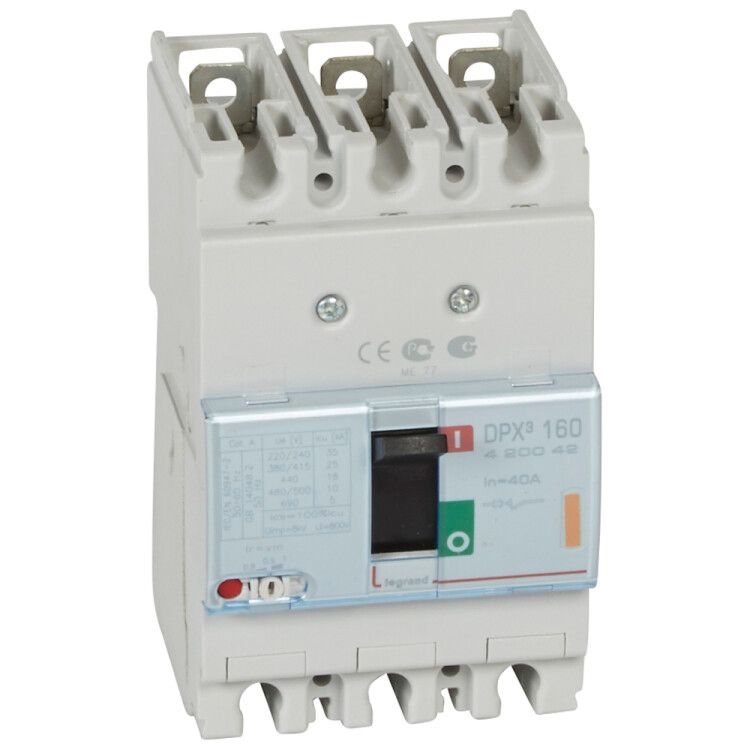

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 3П 40 А | 420042 Legrand

Автоматический выключатель Legrand DPX3 160 с номинальным током 40 А и отключающей способностью 25 кА предназначен для защиты промышленных электросетей переменного тока от перегрузок и коротких замыканий. Устройство совмещает надёжную термомагнитную защиту, возможность монтажа на DIN-рейку и функциональность для сложных систем управления.

Назначение и область применения

Автоматический выключатель Legrand DPX3 160 используется для защиты электрических цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах автоматизации. Он обеспечивает безопасное включение, отключение и аварийное отключение при перегрузках и коротких замыканиях. Подходит для постоянной работы в условиях высокой нагрузки и частых коммутаций.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток)
• Отключающая способность: 25 кА - способен безопасно отключить максимальный ток КЗ в промышленных сетях
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов
• Диапазон настройки защиты от перегрузки: 32–40 А - можно точно адаптировать под нагрузку оборудования
• Диапазон срабатывания при КЗ: 400 А - фиксированная уставка, не регулируемая пользователем
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Диапазон рабочих температур: от –5 до +70 C - работает в большинстве промышленных помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Способ подключения: винтовой - надёжное соединение без необходимости специальных инструментов
• Конструкция: стационарная - не предназначена для выдвижения или замены под напряжением
• Управление: ручной тумблер - наглядное положение «Вкл/Выкл»
• Индикация: есть указатель расцепления - видно причину отключения (перегрузка или КЗ)
• Дополнительно: встроена защита по минимальному напряжению - отключается при просадке сети ниже допустимого уровня
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Поддержка DIN-рейки: да - легко монтируется в шкафы и распределительные устройства
• Количество переключающих контактов: 1 - однополюсный контактный блок на каждый полюс
• Соответствие стандарту: МЭК 60947-2 - международный стандарт для низковольтных выключателей

Совместимость и монтаж

Автоматический выключатель Legrand DPX3 160 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим сечению кабеля (до 35 мм2). Устройство совместимо с другими компонентами серии DPX3: модульными аксессуарами, блоками сигнализации и моторными приводами. Не требует специального крепления - достаточно плотной посадки на рейку. Обязательно соблюдать порядок подключения: вход - сверху, выход - снизу, согласно требованиям МЭК 60947-2.

Безопасность и стандарты

Автоматический выключатель Legrand DPX3 160 соответствует международному стандарту МЭК 60947-2, что гарантирует точность срабатывания, долговечность и безопасность при работе в промышленных условиях. Защита по минимальному напряжению предотвращает запуск оборудования при недостаточном питании. Индикатор расцепления позволяет оперативно определить причину отключения - важный фактор для профилактики отказов. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или пыльных средах без дополнительной оболочки.

Преимущества

• Фиксированный порог срабатывания при КЗ (400 А) исключает случайную настройку и повышает надёжность
• Широкий диапазон настройки перегрузки (32–40 А) позволяет точно подстраивать защиту под конкретную нагрузку
• Встроенная защита от минимального напряжения снижает риск повреждения двигателей и контроллеров
• Поддержка моторного привода - удобно для удалённого управления в автоматизированных системах
• Указатель расцепления ускоряет диагностику - не нужно проверять все автоматы в щите
• Совместимость с аксессуарами DPX3 - легко расширить функциональность (например, добавить блок сигнализации)

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Не подходит для цепей постоянного тока - только переменный ток 400 В
• Не имеет возможности регулировки тока КЗ - уставка фиксирована на 400 А, нельзя изменить под другие условия
• Требуется минимум 80 мм свободного места перед устройством для удобного включения/выключения тумблера
• Не следует использовать в местах с частыми вибрациями выше 0,5g - может вызвать ложные срабатывания

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных насосов и вентиляторов
• Конвейерная линия - отключение питания при перегрузке двигателя
• Распределительный щит производственного корпуса - основной рубильник для группы потребителей
• Система управления HVAC - защита цепей нагревателей и вентиляторов с дистанционным управлением через моторный привод

Практические советы

• При подключении кабелей сечением более 25 мм2 используйте наконечники - это повысит надёжность контакта и продлит срок службы
• Проверьте соответствие номинала автомата нагрузке: если ток потребления близок к 40 А, выбирайте с запасом 10–15%
• При использовании моторного привода убедитесь, что он совместим с моделью DPX3 160 - не все приводы подходят
• После каждого срабатывания проверьте состояние контактов - при частых КЗ они могут окисляться
• Не устанавливайте рядом с источниками тепла - температура выше +70 C может вызвать ложное срабатывание теплового расцепителя
• Обязательно пометьте автомат на щите - указатель расцепления не всегда заметен при плохом освещении
