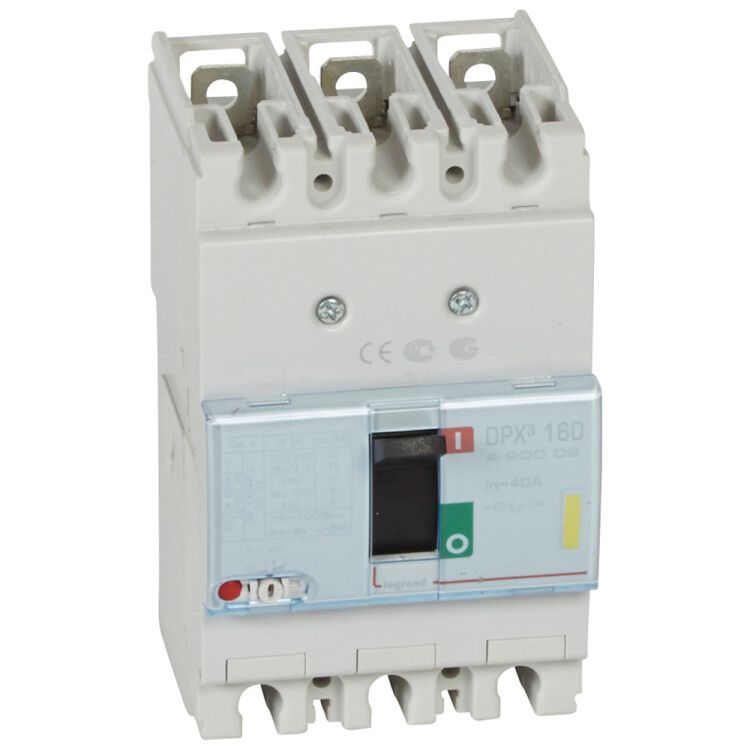

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 3П 40 А | 420002 Legrand

Автоматический выключатель Legrand DPX3-160 с номинальным током 40 А и отключающей способностью 16 кА предназначен для защиты промышленных электросетей переменного тока на 400 В. Этот термомагнитный выключатель сочетает надёжную защиту от перегрузок и коротких замыканий, удобен для монтажа на DIN-рейку и совместим с системами автоматизации благодаря наличию моторного привода.

Назначение и область применения

Автоматический выключатель Legrand DPX3-160 используется для защиты электрических цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах вентиляции и насосных станциях. Он обеспечивает безопасное включение, отключение и автоматическую защиту от перегрузок и коротких замыканий. Устройство применяется в сетях с номинальным напряжением до 400 В переменного тока.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная отключающая способность: 16 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 32–40 А
• Диапазон регулировки расцепителя КЗ: 400 А
• Род тока: переменный
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP30 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Диапазон рабочих температур: от –5 C до +70 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Способ монтажа: на DIN-рейку
• Тип подключения: винтовой
• Управление: ручной тумблер
• Моторный привод: есть (возможно удалённое управление)
• Индикация: указатель расцепления, возможность установки внешнего индикатора отключения
• Количество переключающих контактов: 1
• Защита по минимальному напряжению: да
• Сертификация: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DPX3-160 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 35 мм2. Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные щиты. Благодаря наличию моторного привода, выключатель можно дистанционно управлять через системы автоматизации. Конструкция стационарная - не предназначена для частых демонтажей.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность и предсказуемость срабатывания при аварийных ситуациях. Защита по минимальному напряжению исключает самопроизвольное включение после восстановления питания. Индикатор расцепления позволяет визуально определить причину отключения - перегрузка или КЗ. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от пыли и влаги - применение допускается только в закрытых щитах.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (32–40 А) - точная адаптация под нагрузку
• Функция защиты по минимальному напряжению повышает безопасность оборудования
• Моторный привод позволяет интегрировать выключатель в автоматизированные системы
• Указатель расцепления и возможность установки внешнего индикатора ускоряют диагностику отказов
• Совместимость с другими устройствами серии DPX3 упрощает сборку шкафов
• Готовый к использованию комплект - никаких дополнительных деталей не требуется

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 требует установки внутри электрошкафа
• Не работает при температурах ниже –5 C - не рекомендован для неотапливаемых помещений зимой
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50/60 Гц
• Максимальное сечение кабеля 35 мм2 - не подходит для мощных линий выше 80–100 кВт
• Отсутствие встроенной защиты от пыли и влаги делает невозможным использование в сырых или запылённых средах без дополнительной герметизации

Примеры использования

• Защита трёхфазного двигателя 15 кВт на производственном участке
• Коммутация и защита группы освещения в цеху с высокими требованиями к надёжности
• Вводной автомат в распределительном щите промышленного здания
• Участок сети с частотным преобразователем, где важна защита от импульсных перегрузок
• Система автоматического включения резервного генератора - благодаря моторному приводу и защите по напряжению

Практические советы

• При настройке защиты от перегрузки выбирайте значение ближе к реальной рабочей нагрузке - лучше 35 А, чем 40 А, если ток потребления 32–34 А
• Проверьте соответствие сечения кабеля - при использовании 35 мм2 убедитесь, что жилы плотно затянуты винтами, чтобы избежать нагрева
• Если вы используете моторный привод, предусмотрите источник управления (например, PLC) и проверьте совместимость сигнала
• При установке в щит - оставьте минимум 50 мм свободного места вокруг устройства для теплоотвода
• После срабатывания - всегда проверяйте причину отключения. Указатель покажет тип аварии, но не исключает наличие неисправности в цепи
• Для сложных систем рекомендуется установить внешний индикатор отключения - он упростит обслуживание и снижает время простоя
