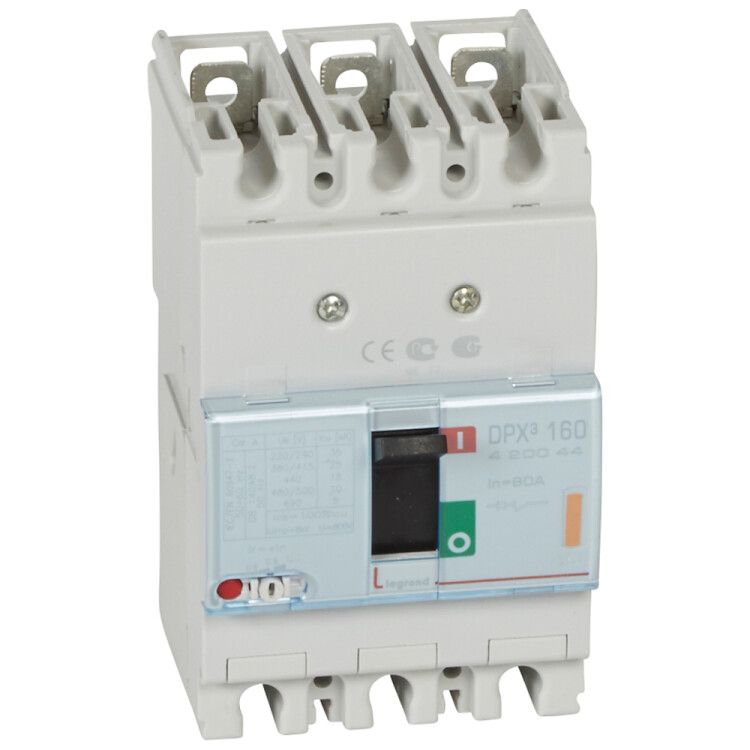

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 3П 80 А | 420044 Legrand

Автоматический выключатель DPX3 160 от Legrand - трёхполюсный термомагнитный аппарат на 80 А и 400 В, предназначенный для надёжной защиты промышленных электросетей от перегрузок и коротких замыканий. Артикул 420044 соответствует серийному решению DPX3, обеспечивающему стабильную работу в сложных условиях.

Назначение и область применения

Автоматический выключатель DPX3 160 используется для защиты электрических цепей в промышленных системах низкого напряжения. Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в распределительных щитах на заводах, в цехах, на конвейерах, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 64–80 А - можно точно адаптировать под нагрузку
• Диапазон регулировки расцепителя КЗ: 800 А - порог срабатывания при коротком замыкании
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Способ подключения: винтовые зажимы - подходят для кабелей сечением до 50 мм2
• Монтаж: на DIN-рейку, монтажная плата - совместим с типовыми шкафами
• Привод: ручной рычажковый - удобное управление вручную
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Срок гарантии: 24 месяца
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель DPX3 160 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается подвод медных кабелей сечением до 50 мм2. Обязательно соблюдайте момент затяжки, указанный в руководстве производителя, чтобы избежать перегрева контактов. Устройство совместимо с дополнительными модулями: индикатором отключения, моторным приводом и блоком защиты по минимальному напряжению - все они устанавливаются на переднюю панель без инструментов.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности и надёжности. Конструкция выполнена с учётом стойкости к ультрафиолету - материал корпуса не хрупнет под воздействием солнечного света. Индикация положения рычага и указатель расцепления позволяют оперативно определить причину отключения - перегрузка или КЗ. Стандартная комплектация включает функцию защиты по минимальному напряжению - предотвращает самопроизвольное включение после перебоя питания.

Преимущества

• Точная настройка порогов срабатывания - позволяет минимизировать ложные срабатывания
• Высокая отключающая способность (25 кА) - подходит для мощных промышленных систем
• Указатель расцепления - сразу видно, почему произошло отключение
• Поддержка дополнительных модулей - гибкая адаптация под задачи системы
• Устойчивость к внешним факторам - материал корпуса не деградирует под UV-излучением
• Сертифицированная сборка - продукт Legrand прошёл жесткий контроль качества

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP30 исключает использование вне закрытых щитов
• Не рассчитан на частые циклы включения/отключения - не является аппаратом для частого ручного управления
• Требуется точная настройка расцепителей - некорректная установка может привести к отказу защиты
• Не подходит для мобильных или временных установок - стационарная конструкция требует фиксированного монтажа

Примеры использования

• Защита главного входа в промышленный распределительный щит
• Обеспечение безопасности асинхронных двигателей мощностью до 30 кВт
• Функция защиты линии конвейера с высоким пусковым током
• Комбинированный щит с моторным приводом для удалённого управления
• Система с блоком защиты по минимальному напряжению - предотвращает запуск оборудования при проседании сети

Практические советы

• Перед установкой проверьте сечение кабеля - используйте только кабели ≤50 мм2; более толстые потребуют переходника
• Настройте порог перегрузки в диапазоне 64–80 А согласно реальной нагрузке - не оставляйте на максимуме без необходимости
• При использовании моторного привода убедитесь, что он совместим с моделью DPX3 160 - не все приводы подходят
• Проверяйте указатель расцепления после каждого отключения - это экономит время диагностики
• Не открывайте корпус при включенном питании - даже при IP30 внутренние части находятся под напряжением
• Для долговечной работы рекомендуется периодическая проверка момента затяжки винтов - особенно после первых 100 циклов
