Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 3П 40 А | 420122 Legrand

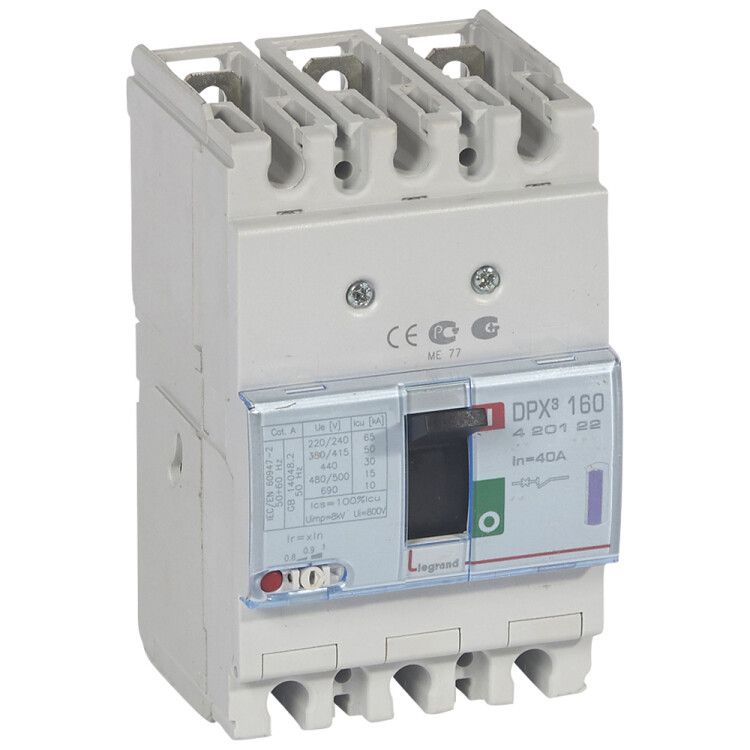

Автоматический выключатель Legrand DPX3 160 - трёхполюсное устройство с номинальным током 40 А и отключающей способностью 50 кА, предназначенное для защиты промышленных электросетей до 400 В~. Благодаря термомагнитному расцепителю и надёжной конструкции, этот автомат обеспечивает безопасную работу оборудования даже при высоких нагрузках и аварийных режимах.

Назначение и область применения

Автоматический выключатель Legrand DPX3 160 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - на производствах, в цехах, на конвейерах, в распределительных щитах и узлах управления оборудованием. Устройство защищает кабели, двигатели, трансформаторы и другую электроустановочную аппаратуру.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 40 А
• Номинальное напряжение: 400 В ~
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки перегрузки: 32–40 А
• Диапазон регулировки КЗ: 400 А
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Способ монтажа: на DIN-рейку
• Тип подключения: винтовые зажимы
• Привод: ручной (тумблер)
• Конструкция: стационарная
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Количество переключающих контактов: 1
• Защита по минимальному напряжению: да (отключается при снижении напряжения ниже порогового значения)
• Индикация отключения: есть (визуальный указатель положения и причины расцепления)
• Стандарт: МЭК 60947-2
• Гарантия: 24 месяца

Совместимость и монтаж

Автоматический выключатель Legrand DPX3 160 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается подвод медных кабелей сечением до 35 мм2. Устройство совместимо с другими компонентами серии DPX3, что позволяет собирать модульные щиты. Индикатор отключения можно установить дополнительно, если требуется визуальное определение причины срабатывания. Моторный привод - опционально, для удалённого управления.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность срабатывания при перегрузках и КЗ. Конструкция выполнена с учётом требований безопасности: наличие указателя расцепления предотвращает случайное включение после аварии, защита по минимальному напряжению исключает запуск оборудования при недостаточном питании. Устойчивость к УФ-излучению позволяет использовать устройство в помещениях с ярким освещением или на открытых площадках внутри помещений.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных объектов с большими токами КЗ
• Настройка тока перегрузки в диапазоне 32–40 А - точная адаптация под конкретную нагрузку
• Встроенный указатель расцепления - легко диагностировать причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению - предотвращает самозапуск механизмов после восстановления питания
• Устойчивость к внешним воздействиям - материал корпуса не выгорает под UV-светом
• Компактная стационарная конструкция - удобна для плотной сборки в шкафах

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP30 не защищает от влаги и пыли
• Не подходит для частого ручного включения/выключения - рассчитан на длительную эксплуатацию, а не на оперативное управление
• Требуется правильный выбор сечения кабеля - использование проводов более 35 мм2 может повредить зажимы
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не рекомендован для бытовых сетей - слишком высокая отключающая способность и цена для жилых условий

Примеры использования

• Щитовая автоматики на заводе - защита линий питания насосов, вентиляторов, конвейеров
• Распределительный щит цеха - отключение участка при перегреве или КЗ
• Система управления станками - обеспечение безопасного отключения при проседании напряжения
• Объекты с высокой плотностью оборудования - где возможны большие токи КЗ из-за параллельных нагрузок

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только медные провода до 35 мм2
• При настройке тока перегрузки учитывайте рабочий ток оборудования: выбирайте ближайшее нижнее значение (например, 38 А вместо 40 А, если оборудование работает на 37 А)
• При использовании в условиях колебаний напряжения активируйте функцию защиты по минимуму - она предотвратит повреждение двигателей
• Проверяйте положение указателя расцепления после срабатывания - это экономит время на поиск неисправности
• Для сложных систем рекомендуется установка индикатора отключения - он показывает, был ли вызван отказ перегрузкой или КЗ
• Не закрывайте автомат в герметичный корпус - IP30 не обеспечивает защиту от влаги, и конденсат может вызвать коррозию контактов
