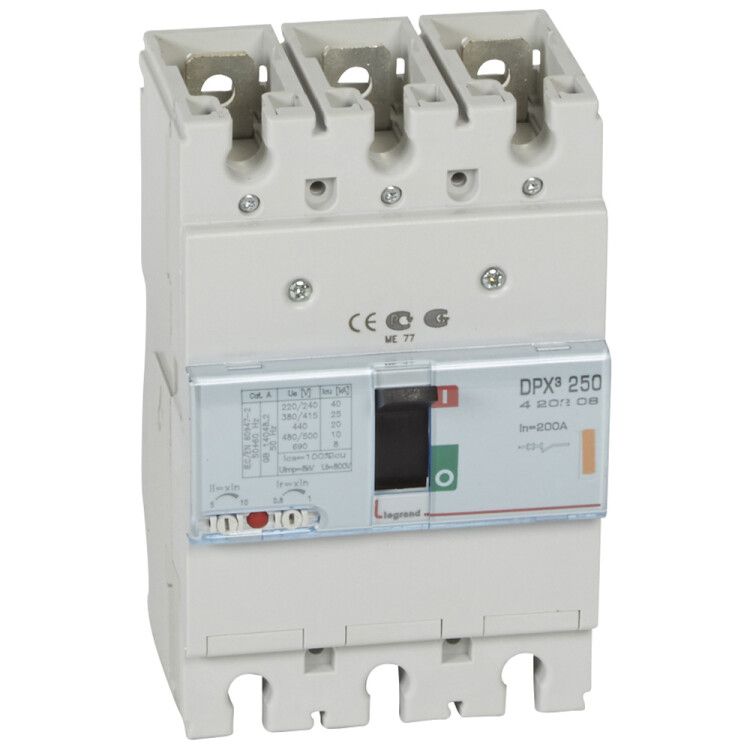

Автоматический выключатель DPX3 250 - термомагнитный расцепитель 25 кА 400 В~ 3П 200 А | 420208 Legrand

Автоматический выключатель DPX3 250 - трёхполюсный прибор с номинальным током 200 А и отключающей способностью 25 кА, предназначенный для защиты промышленных электросетей от перегрузок и коротких замыканий. Бренд Legrand и артикул 420208 гарантируют соответствие международным стандартам и надёжную работу в сложных условиях.

Назначение и область применения

Автоматический выключатель DPX3 250 используется для защиты электрических цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, системах освещения и силовых установках. Он обеспечивает безопасное включение, отключение и автоматическую защиту сети при перегрузках и коротких замыканиях. Устройство применяется в сетях переменного тока с напряжением до 400 В.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 200 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА - способен безопасно отключить аварийный ток высокой мощности
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и мгновенную магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 160–200 А - можно точно адаптировать под нагрузку оборудования
• Диапазон срабатывания при КЗ: 1000–2000 А - защищает от импульсных токов без задержки
• Род тока: переменный
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать крупные медные жилы
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температурах от –5 до +70 C, подходит для помещений с умеренным климатом
• Тип подключения: винтовое - надёжное и проверенное соединение
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на панели, не требует DIN-рейки, хотя совместима с ней
• Количество переключающих контактов: 1
• Индикация: есть указатель расцепления и возможность установки внешнего индикатора отключения
• Привод: ручной рычажковый - управление вручную, без автоматического привода
• Моторный привод: да - возможно подключение внешнего электропривода для удалённого управления
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Сертификация: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель DPX3 250 монтируется на монтажную плату с помощью болтов. Хотя он не предназначен для стандартной DIN-рейки, в комплекте предусмотрена возможность установки на неё - это удобно при модульной сборке шкафов. Для подключения используйте кабель сечением до 50 мм2. Винтовые зажимы обеспечивают плотный контакт даже при больших токах. Обязательно соблюдайте момент затяжки, чтобы избежать перегрева. Моторный привод подключается дополнительно - требуется согласование с проектом.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что подтверждает его надёжность и безопасность в промышленных условиях. Защита по минимальному напряжению предотвращает запуск оборудования при проседании сети. Индикатор расцепления позволяет быстро определить причину отключения - перегрузка или КЗ. IP30 не обеспечивает защиту от влаги - не устанавливайте в сырых помещениях или на улице.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (160–200 А) - точная адаптация под конкретную нагрузку
• Высокая отключающая способность (25 кА) - подходит для мощных промышленных систем
• Возможность установки моторного привода - позволяет реализовать дистанционное управление
• Наличие индикатора расцепления - ускоряет диагностику отказов
• Совместимость с DIN-рейкой - гибкость монтажа в типовых щитах
• Комплексная защита: перегрузка + КЗ + недостаток напряжения - один прибор решает несколько задач

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 исключает использование вне закрытых щитов
• Требует монтажа на прочную поверхность - не рассчитан на свободное крепление
• Не имеет встроенной защиты от перенапряжений - для этого нужны дополнительные устройства (например, разрядники)
• Не подходит для частых оперативных включений/выключений - предназначен для защиты, а не для частого ручного управления
• Работает только с переменным током - нельзя использовать в постоянных цепях

Примеры использования

• Главный входной автомат в промышленном распределительном щите 400 В
• Защита двигателя мощностью до 100 кВт на конвейере
• Щитовая защита группы сварочных аппаратов
• Коммуникационный шкаф с серверами и источниками бесперебойного питания
• Система освещения большого цеха с групповым отключением

Практические советы

• При выборе убедитесь, что расчетный ток нагрузки не превышает 200 А - лучше оставить запас 10–15%
• Настройку порога перегрузки выполняйте после замеров реальной нагрузки - не ориентируйтесь только на паспортные данные оборудования
• Проверьте сечение кабелей перед подключением - превышение 50 мм2 может повредить зажимы
• Если нужен дистанционный контроль - заранее спроектируйте место для подключения моторного привода
• При монтаже на плату используйте изолированные шайбы и контролируйте равномерность затяжки винтов
• Для обслуживания - всегда отключайте питание; индикатор расцепления не заменяет проверку отсутствия напряжения тестером
