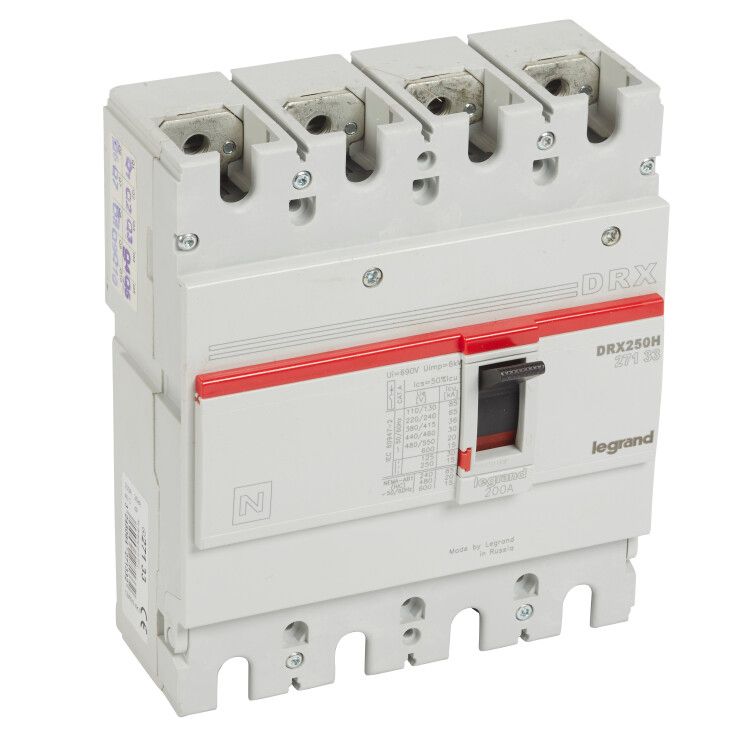

Выключатель автоматический 4п 200А 36кА DRX250 термомагнитн. расцеп. Leg 027133 Legrand

Автоматический выключатель DRX250 от Legrand - надёжное термомагнитное устройство на 200 А, 4 полюса, с отключающей способностью 36 кА. Подходит для защиты мощных электроприёмников в промышленных и коммерческих сетях, монтируется на DIN-рейку. Артикул 027133.

Назначение и область применения

Выключатель DRX250 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Используется в распределительных щитах промышленных объектов, производственных линий, крупных офисных и торговых помещений. Подходит для питания оборудования с высокими пусковыми токами - насосов, компрессоров, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальное напряжение: 415 В - рассчитан на трёхфазные сети 400/230 В
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до 36 тысяч ампер
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от длительной перегрузки и магнитной защиты от КЗ
• Диапазон настройки защиты от перегрузки: 200 А - уставка фиксирована, не регулируется
• Диапазон регулировки расцепителя КЗ: 2000 А - магнитный расцепитель срабатывает при токах выше 2000 А
• Степень защиты: IP30 - защищён от доступа пальцев и инструментов, но не от пыли и воды
• Монтаж: на DIN-рейку шириной 35 мм
• Подключение: винтовые зажимы для медных проводов
• Управление: рычажковый привод - удобное визуальное определение состояния (вкл/выкл)
• Индикация: есть указатель расцепления (красный флажок) и возможность установки внешнего индикатора отключения
• Конструкция: стационарный - не съёмный, не предназначен для частого демонтажа
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Комплектное устройство с блоком защиты: да - внутренний модуль обеспечивает работу всех функций

Совместимость и монтаж

Выключатель DRX250 совместим с любой стандартной DIN-рейкой типа EN 60715. Устанавливается в шкафах с достаточным свободным местом - габариты устройства требуют минимум 4 модуля (72 мм). Для подключения используйте провода сечением до 95 мм2 (медные). Винтовые зажимы затягиваются отверткой; рекомендуется проверять момент затяжки согласно руководству производителя. Устройство не имеет быстроразъёмного механизма - после монтажа снимать его нецелесообразно.

Безопасность и стандарты

DRX250 соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Применяется в соответствии с правилами ПУЭ. Защита от минимального напряжения повышает безопасность при аварийном проседании сети. IP30 позволяет использовать устройство только внутри закрытых щитов - не для открытой установки на улице или во влажных помещениях.

Преимущества

• Фиксированные уставки - исключают случайную настройку, подходят для стабильных нагрузок
• Высокая отключающая способность (36 кА) - обеспечивает безопасность даже при серьёзных КЗ
• Указатель расцепления - сразу видно причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению - предотвращает запуск оборудования при недостаточном питании
• Производится в России - гарантия наличия запчастей и сервисной поддержки
• Легко расширяем - возможно подключение дополнительных модулей (блоки сигнализации, расцепители)

Ограничения применения

• Не подходит для переменных нагрузок, где требуется регулировка тока срабатывания - уставка фиксирована
• IP30 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне щита
• Не предназначен для частого ручного включения/отключения - используется как защитное, а не операционное устройство
• Максимальный ток 200 А - не подходит для цепей свыше этого значения
• Отключающая способность Ics = 50% от Icu - после одного срабатывания на 36 кА возможна потеря части отключающей способности; требуется проверка или замена

Примеры использования

• Главный входной автомат в промышленном щите на 400 В, защищающий группу двигателей
• Щит питания конвейерной линии с несколькими асинхронными двигателями
• Распределительный автомат в торговом центре для группы освещения и розеток большой мощности
• Цепь питания системы HVAC с компрессором и вентиляторами

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 200 А нужен кабель не менее 70–95 мм2
• Обязательно используйте защитные крышки на щите - IP30 не защищает от внешних воздействий
• После срабатывания на 36 кА проведите диагностику или замените выключатель - его ресурс снижен
• Для удалённого контроля состояния установите индикатор отключения - он подключается к контактам на лицевой стороне
• DRX250 - экономичный вариант серии DRX. Если нужны регулируемые уставки или более высокая степень защиты - рассмотрите модели с индексом DRX250E или аналоги с IP44
