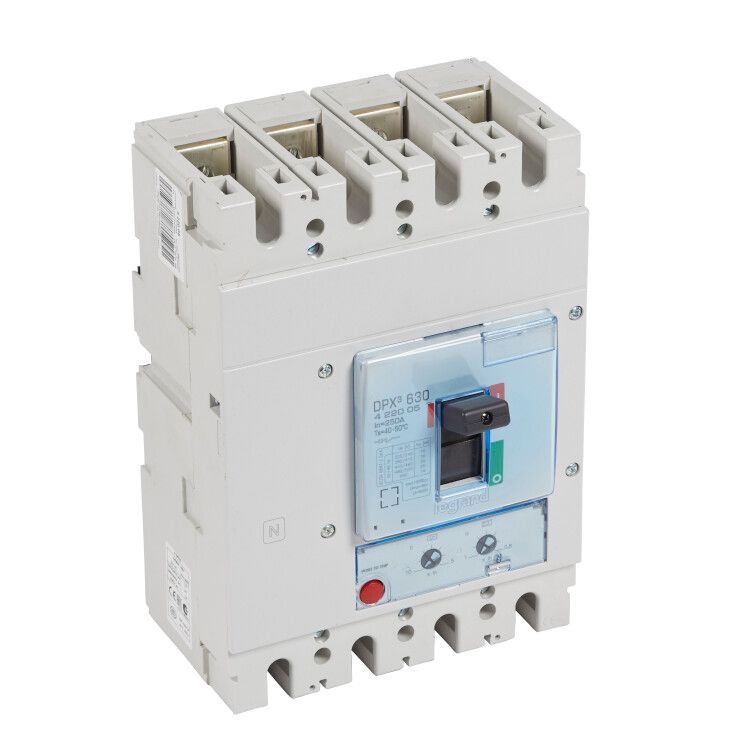

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 4П 250 А | 422005 Legrand

Автоматический выключатель DPX3 630 - это надёжный четырёхполюсный аппарат с номинальным током 250 А и отключающей способностью 36 кА, предназначенный для защиты промышленных цепей переменного и постоянного тока. Бренд Legrand обеспечивает соответствие международным стандартам, а компактная конструкция позволяет легко интегрировать DPX3 630 в шкафы управления.

Назначение и область применения

Автоматический выключатель DPX3 630 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для питания оборудования с высокими пусковыми токами: станков, конвейеров, насосных групп, систем вентиляции и других мощных потребителей. Применяется в распределительных щитах, где требуется надёжная и точная защита четырёхпроводных сетей 220–690 В.

Технические характеристики

• Номинальный ток: 250 А
• Число полюсов: 4
• Номинальная отключающая способность: 36 кА
• Номинальное напряжение: 220–690 В (переменный/постоянный ток)
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 200–250 А
• Диапазон срабатывания при КЗ: 1250–2500 А
• Максимальное сечение кабеля: 100 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Подключение: винтовое
• Управление: ручной тумблер
• Количество вспомогательных контактов: 2 (можно использовать для сигнализации состояния)
• Индикация: есть указатель расцепления и возможность установки индикатора отключения
• Нормативный документ: МЭК 60947-2
• Конструкция: стационарная, монтаж на плату
• Опционально: можно заказать с моторным приводом и блоком защиты

Совместимость и монтаж

Автоматический выключатель DPX3 630 предназначен для монтажа на монтажную плиту - то есть фиксируется болтами прямо на металлическом основании шкафа. Для подключения используются винтовые зажимы, рассчитанные на кабели до 100 мм2. Обязательно соблюдайте момент затяжки, указанный в руководстве производителя - перетягивание повредит контакт, недотягивание вызовет нагрев. Установка возможна только в вертикальном положении. Наличие двух вспомогательных контактов позволяет подключить сигналы в систему автоматизации - например, для отображения состояния “отключен” на HMI.

Безопасность и стандарты

Автоматический выключатель DPX3 630 соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность и предсказуемую работу при аварийных ситуациях. Конструкция защищена от случайного прикосновения к токоведущим частям (IP30). Указатель расцепления и опциональный индикатор позволяют оперативно диагностировать причину отключения - перегрузка или КЗ. Наличие расцепителя минимального напряжения предотвращает самопроизвольное включение при восстановлении питания после провала сети - важная функция для безопасности технологических процессов.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Широкий диапазон настройки защиты от перегрузки (200–250 А) - позволяет точно адаптировать порог под конкретную нагрузку
• Поддержка AC/DC - работает в сетях с постоянным током, что важно для современных систем с преобразователями
• Готовый набор вспомогательных контактов и индикаторов - снижает необходимость доработки шкафа
• Функция расцепления при минимальном напряжении - исключает опасные режимы работы при просадках сети
• Совместимость с моторными приводами - даёт возможность удалённого управления через PLC

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP30 не защищает от влаги и пыли
• Требуется жесткая фиксация на монтажной плите; не подходит для DIN-рейки
• Не рекомендован для бытовых или слаботочных систем - избыточная мощность и стоимость
• При использовании в DC-сетях необходимо учитывать специфику гашения дуги - возможно снижение реальной отключающей способности
• Климатическое исполнение УХЛ4 ограничивает применение в экстремально холодных регионах ниже −25C

Примеры использования

• Защита главного входа в промышленный цех с трёхфазными двигателями мощностью до 100 кВт
• Щит управления конвейерной линией с несколькими питаемыми агрегатами
• Распределительный щит на заводе с системой UPS и выпрямителями (благодаря поддержке DC)
• Объекты с требованием к автоматической блокировке включения при провалах напряжения - например, химические производства

Практические советы

• При выборе DPX3 630 обязательно сверьте расчетный ток КЗ в вашей сети - он не должен превышать 36 кА
• Настройку тока срабатывания перегрузки выполняйте в диапазоне 80–100% от рабочего тока нагрузки - не доводите до максимума 250 А без необходимости
• Для удобства обслуживания используйте вспомогательные контакты - они позволят отслеживать состояние автомата в системе SCADA
• Если нужен дистанционный привод - выбирайте вариант с моторным приводом сразу при заказе, так как модификация после монтажа невозможна
• Проверьте посадочные размеры перед установкой - хотя форм-фактор стандартизирован, совместимость с другими изделиями Legrand не всегда гарантирована
• При работе в среде с высокой запылённостью - дополнительно герметизируйте шкаф, поскольку IP30 не защищает от пыли
