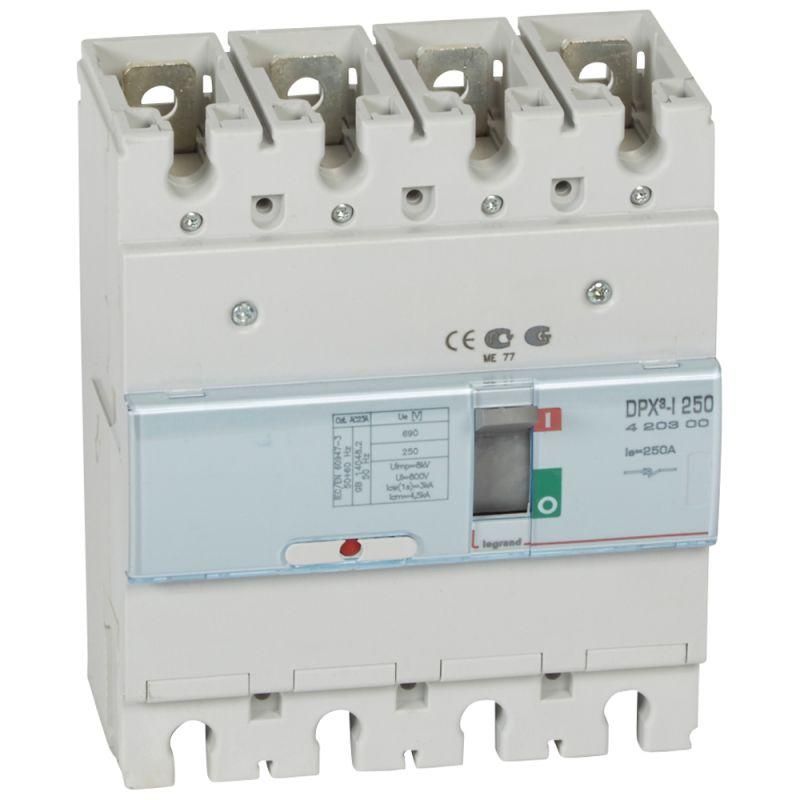

Выключатель автоматический четырехполюсный DPX3 250 250А - 420300 Legrand

Автоматический выключатель четырехполюсный 250А серия DPX3 от Legrand - надёжное устройство для защиты и коммутации трёхфазных цепей в промышленных системах. Благодаря наличию моторного привода и независимого расцепителя, он подходит для автоматизации и удалённого управления, а его стационарное исполнение обеспечивает долговечную работу на монтажной плате.

Назначение и область применения

Автоматический выключатель четырехполюсный 250А серия DPX3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Устройство применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах HVAC и других установках с трёхфазным питанием до 690 В. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности обслуживания и соответствия требованиям ПУЭ.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Номинальное напряжение: 220–690 В переменного тока - совместим с большинством промышленных сетей;
• Тип расцепителя: электромагнитный (для защиты от КЗ) и тепловой (для защиты от перегрузок);
• Условный ток короткого замыкания: 1,7 кА - предельная величина, которую выключатель способен безопасно отключить;
• Максимальное сечение кабеля: 100 мм2 - позволяет подключать крупные силовые кабели;
• Степень защиты IP30 - защищает от доступа инструментов и частиц больше 2,5 мм, но не от воды и пыли;
• Тип присоединения: винтовой - надёжное, проверенное соединение, требует периодической затяжки;
• Способ монтажа: на монтажную плиту - фиксируется болтами, не является модульным DIN-устройством;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности в закрытых помещениях;
• Наличие моторного привода - позволяет дистанционно включать/отключать выключатель через внешний сигнал;
• Наличие независимого расцепителя - даёт возможность отключить устройство по команде с другого устройства (например, системы аварийной сигнализации);
• Наличие блокировки - предотвращает случайное включение при проведении работ;
• Номинальная мощность при 400 В: 100 кВт - рекомендованная нагрузка для трёхфазных двигателей;
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс, без дополнительных вспомогательных;
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на низковольтные выключатели.

Совместимость и монтаж

Автоматический выключатель четырехполюсный 250А серия DPX3 монтируется исключительно на монтажную плиту - не подходит для установки на DIN-рейку. Для монтажа требуется подготовить отверстия под крепёжные болты и обеспечить свободный доступ к винтовым зажимам. Все четыре полюса должны быть подключены согласно схеме питания; нулевой провод подключается на четвёртый полюс. При использовании моторного привода и независимого расцепителя необходимо предусмотреть отдельные управляющие цепи 24–230 В. Винтовые зажимы допускают подключение медных кабелей сечением до 100 мм2 - используйте наконечники для многожильных проводов. После монтажа обязательно проверьте затяжку всех контактов.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует его безопасность и надёжность в промышленных условиях. Степень защиты IP30 не предназначена для работы во влажной среде или на улице - устройство следует устанавливать внутри электрошкафов. Блокировка и независимый расцепитель обеспечивают выполнение требований по технике безопасности при плановых и аварийных работах. Работа с устройством возможна только после отключения энергии и применения ЛОТО (Lockout-Tagout).

Преимущества

• Четырёхполюсная конструкция обеспечивает полное отключение всех проводников, включая ноль - повышает безопасность при ремонтах;
• Наличие моторного привода и независимого расцепителя позволяет интегрировать выключатель в автоматизированные системы управления;
• Высокая коммутационная способность (1,7 кА) делает его подходящим для сложных промышленных сетей с высокими токами КЗ;
• Поддержка больших сечений кабелей (до 100 мм2) снижает необходимость в переходниках и адаптерах;
• Климатическое исполнение УХЛ4 позволяет использовать устройство в холодных и влажных производственных помещениях;
• Простой и надёжный механизм с двойным расцепителем - минимизирует риск ложных срабатываний.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы;
• Защита IP30 не обеспечивает герметичность - запрещено использование в открытых, сырых или пыльных местах без корпуса;
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока требуется дополнительно устанавливать УЗО;
• Ручной привод не поддерживает частое оперирование - не рекомендуется для часто включающихся нагрузок (более 10 раз в день);
• Максимальный ток КЗ - 1,7 кА - недостаточен для крупных промышленных подстанций с токами выше 10 кА.

Примеры использования

• Защита главного ввода в цеховом распределительном щите с трёхфазными двигателями мощностью до 100 кВт;
• Коммутация и защита конвейерной линии с несколькими асинхронными двигателями;
• Интеграция в систему автоматического управления технологическим процессом с дистанционным отключением через PLC;
• Отключение питания оборудования перед техобслуживанием с применением блокировки и независимого расцепителя.

Практические советы

• Перед первым включением проверьте затяжку винтовых зажимов - ослабление контактов вызывает нагрев и выход из строя;
• При использовании моторного привода убедитесь, что управляющее напряжение соответствует паспорту устройства (обычно 24 В DC / 230 В AC);
• Для длительной службы регулярно осматривайте контакты на наличие окисления - особенно при работе в условиях повышенной влажности;
• Учитывайте габариты устройства при проектировании шкафа - он занимает значительное место из-за стационарного исполнения;
• Если нужна защита от утечек тока - параллельно установите УЗО, так как DPX3 не имеет встроенного дифференциального расцепителя;
• При замене аналога - всегда сверяйте номинальный ток, тип расцепления и способ монтажа, чтобы не нарушить координацию защиты всей сети.
