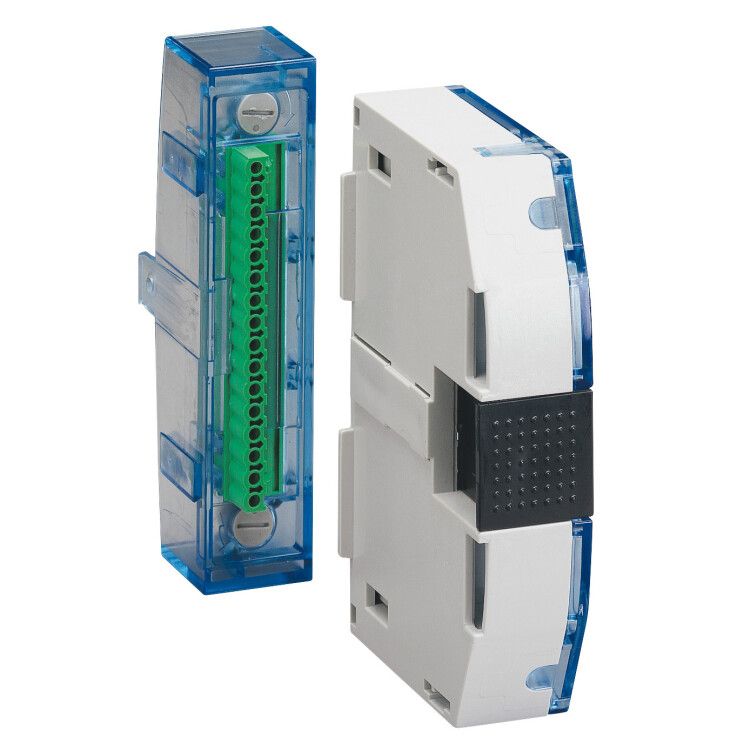

Соединитель для доп. контактов DPX3 Leg 421044 Legrand

Соединитель для дополнительных контактов DPX3, DPX250 от Legrand - это компактное устройство, предназначенное для расширения функционала модульных автоматических выключателей серии DPX3 путём добавления вспомогательных контактов. Артикул 421044 позволяет легко интегрировать сигналы управления или контроля в существующую систему защиты без замены основного автомата.

Назначение и область применения

Этот соединитель используется для подключения внешних цепей управления, сигнализации или блокировки к модульным автоматическим выключателям DPX3. Он не управляет нагрузкой сам по себе - лишь передаёт информацию о состоянии автомата: включен/выключен. Подходит для систем автоматизации, где требуется отслеживать положение выключателя (например, в щитах управления, на конвейерах, в насосных станциях).

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 12 А
• Тип изделия: Клемма для дополнительных контактов
• Работает с автоматическими выключателями DPX3 с максимальной мощностью до 4 полюсов и током 12 А
• Габаритная ширина: 29 мм - соответствует стандартному модулю для установки на DIN-рейку
• Диапазон рабочих температур: от -5 C до +70 C
• Не имеет собственных контактных элементов - работает за счёт механической связи с основным автоматом

Совместимость и монтаж

Соединитель DPX3, DPX250 (артикул 421044) устанавливается исключительно на модульные автоматы серии DPX3. Совместим с выключателями до 4 полюсов, имеющими фиксированный интерфейс для подключения дополнительных модулей. Монтаж выполняется вручную: устройство просто защёлкивается на боковой поверхности автомата. Нет необходимости в инструменте - достаточно совместить направляющие и надвинуть до характерного щелчка. После установки провода подключаются к клеммам на корпусе соединителя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Работает в рамках норм IEC 60947-2 для коммутационных аппаратов. Применяется только в сетях переменного тока - не предназначено для постоянного тока (DC).

Преимущества

• Простой и быстрый монтаж без сверления или крепления болтами
• Физически связан с основным автоматом - гарантирует точную передачу состояния (не требует внешнего питания)
• Занимает всего один модуль (29 мм) - экономит место в распределительном щите
• Поддерживает работу в широком температурном диапазоне - подходит для промышленных условий

Ограничения применения

• Не совместим с автоматами других серий - даже если они имеют аналогичную ширину
• Не предназначен для коммутации силовых цепей - только для слаботочных сигналов (до 12 А, 250 В AC)
• Не работает при отсутствии установленного основного автомата DPX3
• Не рассчитан на использование вне диапазона -5…+70 C - избегайте установки рядом с источниками перегрева

Примеры использования

• Подключение индикации состояния автомата к пульту управления на производстве
• Сигнализация отключения в системе SCADA через вспомогательный контакт
• Блокировка запуска другого оборудования, пока DPX3 находится в положении “Выкл”
• Автоматическое определение аварийного отключения в системах энергообеспечения

Практические советы

• Перед установкой проверьте, что основной автомат DPX3 полностью отключён и обесточен
• Убедитесь, что ширина вашего автомата точно 29 мм - другие модели могут иметь отличную геометрию крепления
• При использовании нескольких таких соединителей на одном автомате - учитывайте доступность мест для подключения проводов
• Не используйте этот модуль для управления высокомощными нагрузками - он не является контактором
• Артикул 421044 - единственный вариант для DPX3; аналоги от других брендов не подходят по форме и механизму зацепления
