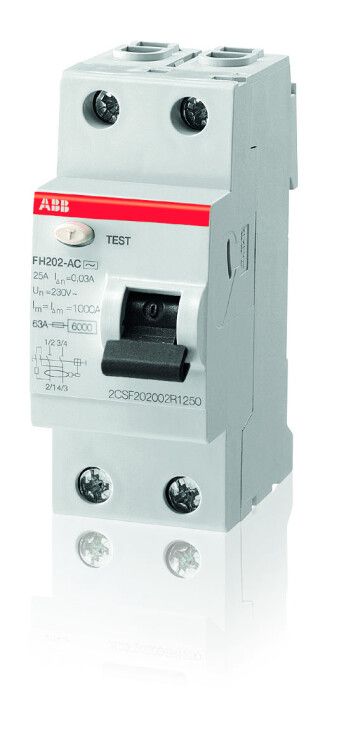

Выключатель дифференциальный (УЗО) FH202AC-63/0.03 63А 30мА | 2CSF202004R1630 ABB

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC FH202 от ABB - устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Применяется в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC FH202 предназначен для автоматического отключения электрической цепи при возникновении утечки тока на землю. Он реагирует на токи утечки переменного характера, которые могут возникнуть при повреждении изоляции, случайном касании человека токоведущих частей или неисправностях оборудования.

Подходит для установки в бытовых, коммерческих и промышленных распределительных щитах: квартирах, офисах, складах, мастерских, на участках с повышенной влажностью (ванная, кухня), где есть розетки для переносных приборов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно проводить без перегрева.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при достижении этого значения УЗО отключается за время менее 0,3 секунды.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов), не срабатывает на постоянный или импульсный ток.
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях 220–240 В.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Отключающая способность при КЗ: 1 кА - способен выдерживать и отключать ток короткого замыкания до 1000 А.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Количество полюсов: 2 - одновременно отключает фазу и ноль, исключая риск сохранения потенциала на одном проводе.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли - требует установки внутри закрытого щита.
• Рабочий диапазон температур: от -25C до +55C - работает в неотапливаемых помещениях, на чердаках, в подвалах.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные нагрузки, включая электрокотлы, духовые шкафы, насосы.
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов.
• Количество модулей: 2 - занимает два стандартных модуля шириной 17,5 мм каждый.
• Глубина монтажа: 69 мм - требуется свободное пространство в щите для удобного подключения и обслуживания.
• Нормативный документ: IEC/EN 61008 - соответствует международным требованиям к УЗО.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC FH202 устанавливается на DIN-рейку в распределительном щите. Подключение выполняется сверху (вход) и снизу (выход): фаза и ноль подводятся к верхним клеммам, нагрузка - к нижним. Обязательно соблюдайте полярность: ноль не должен быть соединён с заземлением после УЗО.

Не допускается использование с системами TN-C (объединённый PEN-проводник). Для работы необходима система TN-S или TT с отдельным PE-проводником. Совместим с любыми автоматическими выключателями ABB серии FH200 и другими устройствами, установленными на DIN-рейку.

Безопасность и стандарты

УЗО FH202 соответствует стандарту IEC/EN 61008, что гарантирует надёжность срабатывания, механическую прочность и термическую устойчивость. Отличается высокой степенью отказоустойчивости благодаря проверенной конструкции ABB. Изделие прошло сертификацию на соответствие требованиям безопасности ЕАЭС и РФ.

Преимущества

• Надёжное срабатывание при утечке 30 мА - обеспечивает защиту жизни человека.
• Два полюса - полностью отключают цепь, исключая опасный потенциал на нулевом проводе.
• Высокая отключающая способность (1 кА) - защищает от последствий КЗ даже при слабой сети.
• Широкий температурный диапазон - можно использовать в холодных и жарких условиях.
• Возможность дополнительной комплектации - позволяет подключить блок сигнализации или дистанционного отключения (по заказу).

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, с преобразователями частоты, ИБП, LED-драйверами) - для них нужен тип A или B.
• Не защищает от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем.
• Не устанавливается в открытых местах - IP20 не защищает от влаги и пыли, требует герметичного щита.
• Не рекомендуется для питания всей квартиры одним УЗО - лучше делить на группы (розетки, освещение, ванная) для точечной диагностики.

Примеры использования

• Защита розеточных групп в кухне и ванной комнате - основное применение для 30 мА.
• Щит на этаже многоквартирного дома - один УЗО на несколько квартир (при условии правильного разделения нагрузок).
• Оборудование в гараже: сварочные аппараты, электроинструменты, светильники.
• Складские помещения с металлическими стеллажами и влажной средой - снижает риск удара током при контакте с корпусом техники.

Практические советы

• Проверяйте работоспособность УЗО ежемесячно кнопкой “T” (Test) - она моделирует утечку и вызывает отключение.
• При установке в старый щит убедитесь, что глубина 69 мм достаточна - иначе потребуется углубление или замена щита.
• Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания или отказ.
• Выбирайте УЗО с номиналом 63 А, если нагрузка превышает 14 кВт (например, теплые полы, электроплиты); для обычных розеток достаточно 25–40 А.
• Фиксируйте кабель плотно - максимальное сечение 25 мм2 требует качественного обжима и затяжки клемм.
