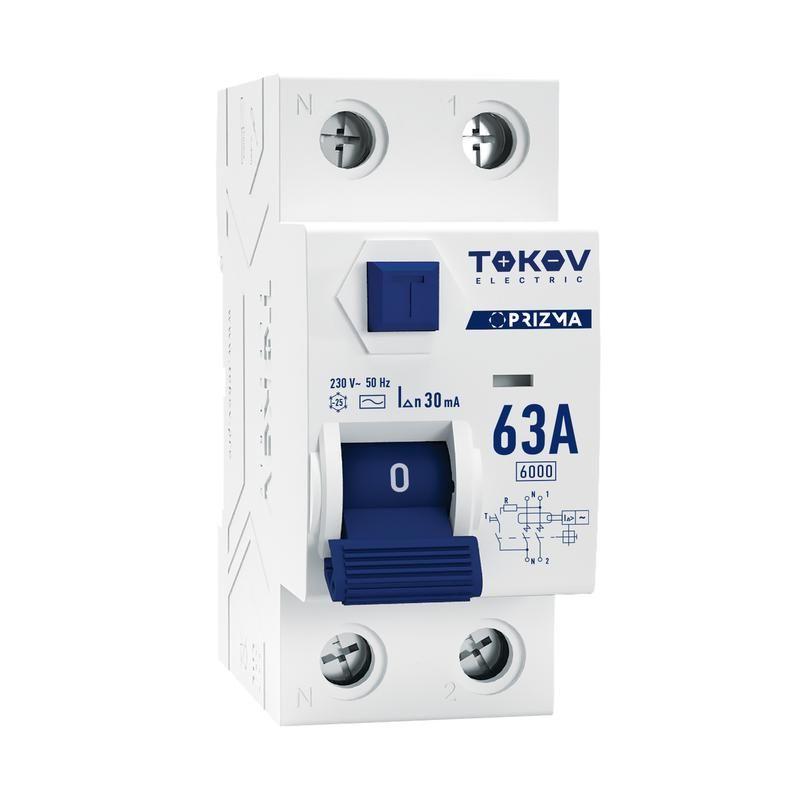

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-63-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-63-30-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в сетях 230 В. Этот УЗО применяется в жилых, офисных и промышленных объектах там, где требуется надёжная защита на участках с повышенной опасностью - например, в ванных комнатах, кухнях или на оборудовании с металлическими корпусами.

Назначение и область применения

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-63-30-ac реагирует на дифференциальный ток утечки величиной 30 мА и автоматически отключает цепь при обнаружении утечки через землю - например, при повреждении изоляции, контакте человека с токоведущими частями или пробое на корпус оборудования. Подходит для защиты групповых линий освещения, розеток, бытовой техники и маломощного промышленного оборудования. Применяется в однофазных сетях 230 В с частотой 50 Гц.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева
• Тип чувствительности: AC - реагирует только на переменный ток утечки (стандартный для бытовых и большинства промышленных применений)
• Номинальный ток утечки: 30 мА - уровень, при котором устройство срабатывает за время, безопасное для жизни человека
• Номинальное напряжение: 230 В - предназначено для однофазных сетей
• Предельная отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Напряжение изоляции: 400 В - обеспечивает безопасную работу при колебаниях напряжения
• Импульсное напряжение: 6 кВ - защищён от скачков напряжения, таких как удары молнии или коммутационные перенапряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри щита
• Сечение провода: 1–16 мм2 для однопроволочных, 1–10 мм2 для многопроволочных - совместим с распространёнными медными кабелями
• Монтаж: DIN-рейка 35 мм - стандартный способ фиксации в распределительных щитах
• Глубина установки: 50 мм - учитывать при проектировании глубины шкафа
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях, подъездных щитах, на улице внутри закрытых боксов
• Ширина: 2 модуля - занимает два места на DIN-рейке

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-63-30-ac имеет двухполюсную конструкцию (1P+N), что позволяет отключать как фазу, так и ноль при срабатывании - исключает риск сохранения потенциала на нулевом проводе после отключения. Монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные клеммы - сверху, выходные - снизу. Обязательно соблюдать полярность: фаза подключается к L, ноль - к N. Нельзя использовать с постоянным током или в трёхфазных системах без дополнительных устройств.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для выключателей дифференциального тока. Сертифицировано для использования в бытовых и аналогичных условиях. Отключение происходит за время менее 0,3 секунды при токе утечки 30 мА, что соответствует нормам безопасности для защиты человека.

Преимущества

• Надёжное срабатывание при минимальном токе утечки - 30 мА обеспечивает высокую степень защиты людей
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьёзных авариях
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных кабелей
• Устойчивость к перепадам температур - работает в холодных и жарких условиях
• Компактная форма (2 модуля) - экономит место в щите

Ограничения применения

• Не подходит для сетей с постоянным током - только для переменного (AC)
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных местах вне щита (например, прямо в ванной комнате)
• Не рекомендуется для питания мощных двигателей с высокими пусковыми токами без учёта возможных ложных срабатываний
• Не используется в качестве основного рубильника - только как защитное устройство

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для освещения и бытовой техники в квартире
• Линии питания станков, насосов, компрессоров с металлическим корпусом
• Обеспечение безопасности в детских садах, больницах, школах
• Дополнительная защита в старых домах с устаревшей проводкой

Практические советы

• Выбирая УЗО, проверьте соответствие номинального тока (63 А) нагрузке всей группы - не допускайте перегрузки автомата перед УЗО
• При монтаже используйте провода с сечением не более 16 мм2 - для гибких многопроволочных кабелей максимальное сечение - 10 мм2
• Убедитесь, что ноль от этого УЗО не соединён с другими нулями после него - это вызовет ложные срабатывания
• Рекомендуется тестировать кнопкой «Тест» ежемесячно - она имитирует утечку и проверяет исправность механизма
• При установке в щит с ограниченной глубиной - учитывайте, что УЗО требует минимум 50 мм свободного пространства назад
• Для комплексной защиты параллельно с этим УЗО устанавливайте автоматический выключатель на 63 А - он обеспечит защиту от перегрузки и КЗ
