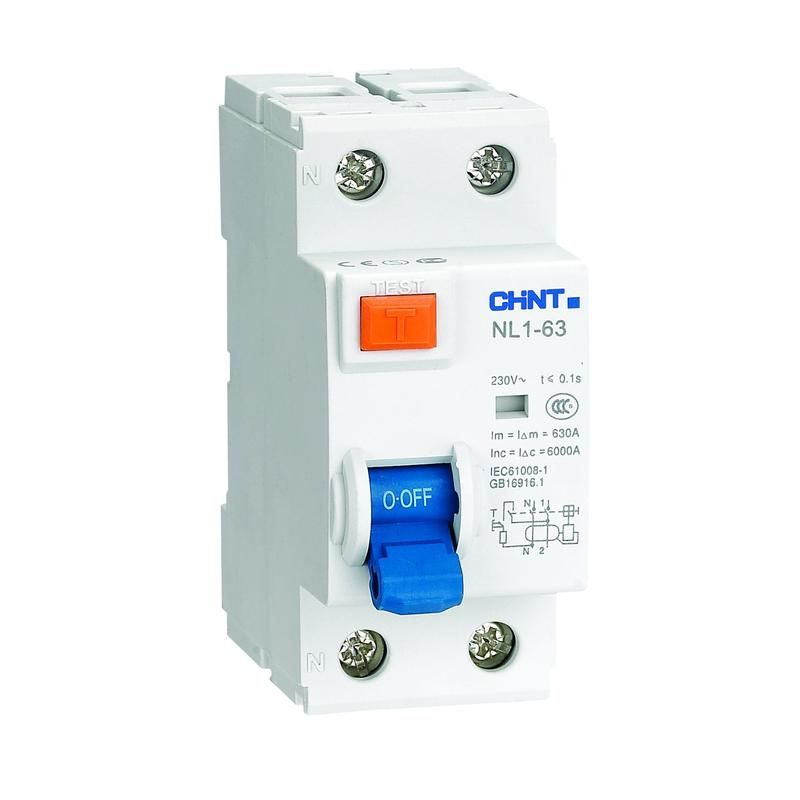

Выключатель дифференциального тока (УЗО) 2п 63А 30мА тип AC 6кА NL1-63 (R) CHINT 200214

Устройство защитного отключения (УЗО) NL1-63 2П 63А 30мА тип AC 6кА (DB) (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат серии NL1, подходящий для установки в распределительных щитах.

Назначение и область применения

УЗО NL1-63 2П 63А 30мА тип AC 6кА (DB) (R) используется для защиты от косвенного прикосновения - когда человек случайно касается корпуса оборудования, оказавшегося под напряжением из-за повреждения изоляции. Также устройство защищает от возгораний, вызванных утечками тока в проводке. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах с однофазной сетью 230/400 В. Применяется в паре с автоматическим выключателем для комплексной защиты цепей освещения, розеток, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальная нагрузка, которую УЗО может длительно пропускать без перегрева;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека от поражения током;
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки, характерные для обычной бытовой техники;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 230/400 В;
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь даже при значительном коротком замыкании;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключая риск работы при отключенном ноле;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от молний;
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице;
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата;
• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при отключении напряжения;
• Индикация состояния - окно показывает, включено ли устройство (зелёный цвет) или оно сработало (красный цвет);
• Циклы включения/отключения: 2000 - долговечность механических и электрических компонентов.

Совместимость и монтаж

УЗО NL1-63 2П 63А 30мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место в щите - ширина аппарата соответствует двум модулям (2M). Подключение выполняется согласно схеме на корпусе: входные клеммы сверху, выходные - снизу. Обязательно соблюдать полярность: фаза и ноль должны быть подключены точно в соответствии с маркировкой. Нельзя использовать УЗО без автоматического выключателя перед ним - он не защищает от перегрузок и КЗ, только от утечек. Совместим с любыми автоматами серии NL1 и другими устройствами, соответствующими стандарту IEC 61009.

Безопасность и стандарты

УЗО NL1-63 2П 63А 30мА тип AC 6кА (DB) (R) соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 50807. Произведено в соответствии с системой управления качеством ISO 9001. Электромеханическая конструкция обеспечивает отказоустойчивость - устройство срабатывает даже при отсутствии напряжения в сети, что важно для безопасности. Индикация положения контактов позволяет оперативно определить причину отключения - сработка по утечке или механическое отключение.

Преимущества

• Высокая надёжность благодаря электромеханической схеме - не зависит от внешнего питания;
• Чёткая визуальная индикация состояния - легко диагностировать причину отключения;
• Защита двух полюсов - исключает опасность при обрыве нулевого провода;
• Подтверждённая отключающая способность 6 кА - безопасно работает в условиях высоких токов КЗ;
• Совместимость с популярными сериями автоматических выключателей - удобно формировать щиты одной серии;
• Долгий срок службы - 2000 циклов включения/отключения обеспечивают стабильную работу в течение многих лет.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги;
• Не реагирует на постоянные или пульсирующие утечки тока - для таких задач требуются УЗО типа A или B;
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель в цепи;
• Не рекомендуется применять в сетях с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания;
• Работает только при наличии напряжения на входе - при отключении питания отключение по утечке невозможно, хотя сам механизм остаётся исправным.

Примеры использования

• Щитовая квартиры - защита всех розеточных групп в ванной, кухне и детской комнате;
• Производственный участок - защита станков, насосов и светильников в цехе с минимальной запылённостью;
• Офисное помещение - обеспечение безопасности при использовании компьютеров, принтеров и другой оргтехники;
• Гараж или подвал - защита освещения и розеток, где есть риск повреждения изоляции проводов;
• Объекты с ограниченным доступом - там, где важна надёжность, а не сложная система контроля.

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - это проверит работоспособность механизма;
• Проверяйте УЗО NL1-63 2П 63А 30мА тип AC 6кА (DB) (R) ежемесячно через кнопку «Тест» - это требование нормативов;
• Выбирайте УЗО с током утечки 30 мА для мест, где люди находятся постоянно - ванные, кухни, детские;
• Не используйте несколько УЗО на одну линию без координации - это может привести к селективному срабатыванию;
• При монтаже следите за плотностью затяжки клемм - недостаточно затянутые провода вызывают нагрев и выход из строя;
• Если УЗО часто срабатывает - проверьте изоляцию проводки, состояние подключённых приборов и наличие паразитных утечек;
• Посадочный размер - 35 мм DIN-рейка, не используйте другие рейки без адаптеров.
