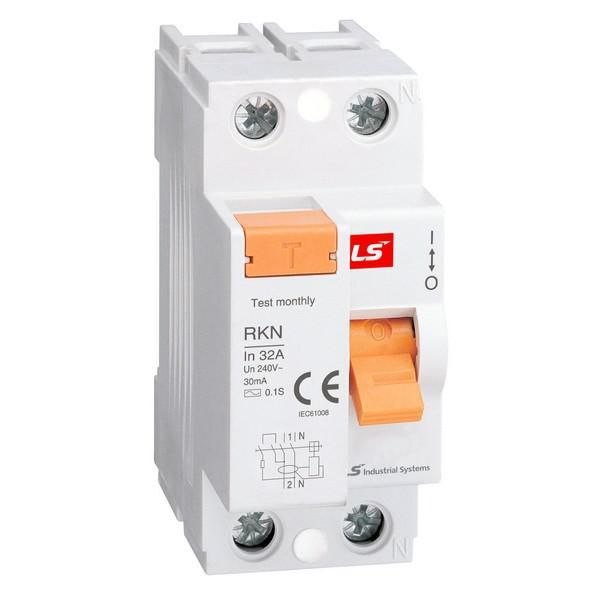

Дифференциальный выключатель нагрузки (УЗО) RKN 1P+N 63A 30mA AC-TYPE NEW ROGY (RUSSIA) - 062203088B LSIS

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 63A 30mA AC-TYPE - устройство для автоматического отключения электросети при утечке тока, защищает людей от поражения электричеством и предотвращает возгорание из-за повреждённой изоляции. Применяется в жилых, коммерческих и промышленных объектах совместно с автоматическими выключателями на DIN-рейке. Бренд LS Electric, артикул 062203088b.

Назначение и область применения

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 63A 30mA AC-TYPE предназначен для защиты человека от поражения электрическим током при контакте с токоведущими частями и для предотвращения пожара, вызванного утечкой тока через повреждённую изоляцию проводов. Подходит для установки в распределительных щитах квартир, офисов, производственных помещений и других зданий, где есть риск утечки тока в сети переменного тока.

Технические характеристики

• Номинальное напряжение: 230 В - работает в бытовых и промышленных сетях 220–240 В переменного тока.
• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до 63 ампер, соответствует мощным групповым линиям (например, для плит, насосов, кондиционеров).
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам от 30 миллиампер, что обеспечивает безопасность человека согласно нормам ПУЭ.
• Тип срабатывания: AC - реагирует только на переменный дифференциальный ток (синусоидальный), не сработает на импульсные или постоянные утечки.
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм, совместим со всеми типичными щитами.
• Количество модулей: 2 - занимает два модуля на DIN-рейке, требует достаточного места в щите.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить медные провода до этого сечения, включая многожильные и одножильные.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не герметичен; не предназначен для влажных мест или улицы.
• Рабочий температурный диапазон: от -5 до +40 C - оптимизирован для внутренней установки в помещениях с контролируемым микроклиматом.
• Коммутационная износостойкость: 6000 циклов - рассчитан на 6 тысяч операций включения/выключения, что соответствует длительному сроку службы в штатном режиме.

Совместимость и монтаж

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 63A 30mA AC-TYPE совместим с любыми автоматическими выключателями, установленными на DIN-рейке. Монтаж выполняется в щитке с доступом к фазному и нулевому проводникам. Обязательно соблюдать полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Нельзя использовать в системах TN-C, так как нулевой провод совмещён с защитным - требуется переход на TN-S или TN-C-S. Для правильной работы УЗО необходимо наличие заземления в защищаемой цепи.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009-1. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Отключение происходит за время менее 30 мс при достижении порога 30 мА, что соответствует требованиям безопасности для защиты жизни человека.

Преимущества

• Надёжное отключение при утечке тока благодаря точному срабатыванию на 30 мА.
• Отключение обоих проводников (L и N) исключает риск остаточного напряжения на ноле.
• Высокая механическая прочность и долгий срок службы - 6000 циклов коммутации.
• Простая установка на DIN-рейку, совместимость с большинством стандартных щитов.
• Чёткий визуальный индикатор состояния (положение рычага): “I” - включено, “O” - отключено.

Ограничения применения

• Не применяется в сетях с постоянным током или пульсирующим постоянным током - только для переменного тока типа AC.
• Не подходит для открытых площадок, ванных комнат, бассейнов, подвалов с высокой влажностью - степень защиты IP20 не обеспечивает влагозащиту.
• Не заменяет автоматический выключатель - требует обязательной парной установки с аппарата защиты от перегрузки и КЗ.
• Не рекомендован для использования в системах TN-C, где PEN-проводник совмещён - возможны ложные срабатывания или отказ.
• Работает только при температуре выше -5 C - в холодных неотапливаемых помещениях (гаражи, чердачные щиты зимой) может не функционировать.

Примеры использования

• Защита группы розеток в кухне - особенно рядом с мойкой, посудомойкой, кофемашиной.
• Щитовая группа для стиральной машины, бойлера, теплого пола.
• Линии питания оборудования на производстве: конвейеры, насосы, компрессоры с однофазным питанием.
• Объекты с повышенной влажностью внутри помещений: спортзалы, прачечные, административные здания - при условии установки в сухом щите.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (63 А) был равен или больше тока автомата, который стоит перед ним - иначе будет перегрузка.
• При монтаже используйте кабель с сечением не более 35 мм2 - слишком толстый провод не войдёт в клеммы.
• Проверяйте работоспособность устройства ежемесячно кнопкой «T» (Test) - она моделирует утечку тока и должна вызвать отключение.
• Не устанавливайте несколько УЗО на одну линию без координации - это может привести к селективному отказу.
• Если нужна защита от постоянных утечек (например, от сварочных аппаратов или ИБП), выбирайте тип A или B - этот УЗО RKN 1P+N/2P 63A 30mA AC-TYPE не подойдёт.
