Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип AC 6кА NL1-63 (R) CHINT 200213

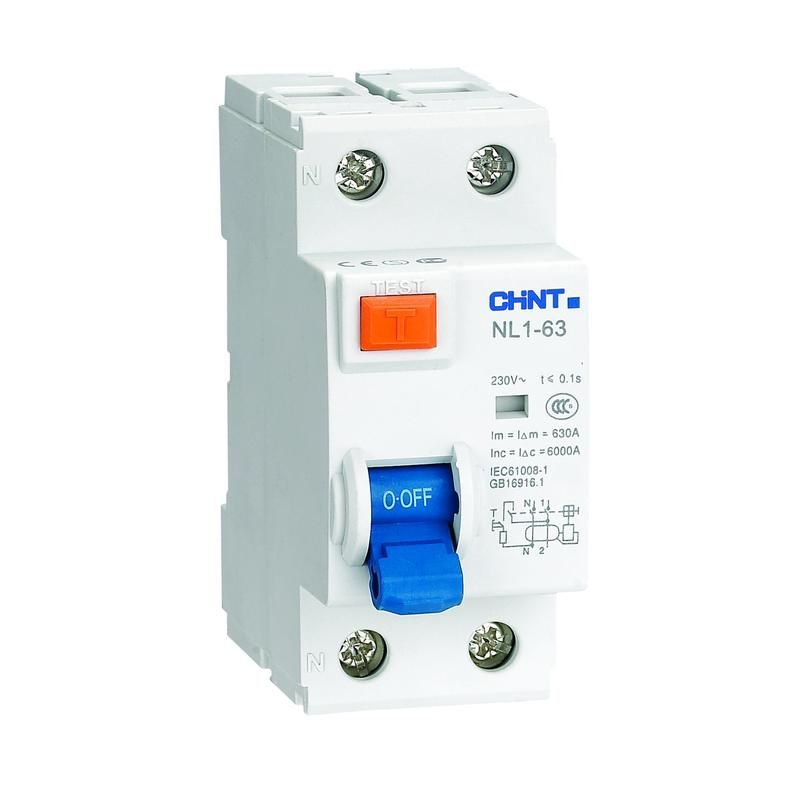

Устройство защитного отключения (УЗО) NL1-63 2П 40А 30мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. УЗО NL1-63 работает в однофазных цепях с напряжением до 400 В и обеспечивает надёжное отключение при утечке более 30 мА.

Назначение и область применения

УЗО NL1-63 2П 40А 30мА тип AC 6кА (DB) (R) используется для защиты человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции проводов или оборудования. Также оно защищает от возгораний, вызванных утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230/400 В.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может длительно пропускать без перегрева;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания, достаточная для защиты жизни человека;
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки, характерные для бытовой техники и освещения;
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети с линейным напряжением до 400 В и фазным - до 230 В;
• Отключающая способность при КЗ: 6 кА - способно безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 2 - защищает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчиво к кратковременным скачкам напряжения, например, от молний;
• Степень защиты IP20 - защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Рабочий диапазон температур: от -25C до +40C - допустимо использование в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями;
• Степень загрязнения: 2 - предназначен для установки в условиях с умеренной запылённостью, без металлической пыли и конденсата;
• Электромеханическая конструкция - работает без внешнего питания, надёжно срабатывает даже при отсутствии напряжения в сети;
• Индикация состояния - окно показывает положение контактов: зелёный цвет = включено, красный = отключено.

Совместимость и монтаж

УЗО NL1-63 2П 40А 30мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы сверху и снизу - входные и выходные провода должны быть зачищены на 8–10 мм. Нельзя использовать с автоматическими выключателями, не соответствующими классу B или C по времени-токовой характеристике. УЗО NL1-63 совместимо с другими аппаратами серии NL1, что позволяет собирать компактные и согласованные щитовые решения.

Безопасность и стандарты

УЗО NL1-63 соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Конструкция выполнена в соответствии с нормами безопасности для устройств, защищающих от поражения током. Электромеханическое исполнение исключает возможность отказа при отключении нуля или аварийном снижении напряжения.

Преимущества

• Высокая надёжность благодаря электромеханической схеме - не зависит от наличия напряжения в сети;
• Яркая индикация состояния контактов - легко определить, почему произошло отключение;
• Совместимость с DIN-рейкой 35 мм - удобный монтаж в любые стандартные щиты;
• Защита от утечек именно типа AC - идеально для бытовых приборов, таких как холодильники, стиральные машины, светильники;
• Долгий срок службы: 2000 циклов включения/отключения как механических, так и электрических операций.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц;
• Не защищает от утечек импульсного или постоянного тока - для этого нужны УЗО типа A или B;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без корпуса или в шкафах с герметизацией;
• Не рекомендуется для защиты мощных двигателей или оборудования с высокими пусковыми токами без предварительной проверки совместимости с автоматическим выключателем;
• Не следует использовать вместо дифавтомата - не имеет функции защиты от перегрузки и короткого замыкания, требует параллельной установки автомата.

Примеры использования

• Щитовая квартиры - защита розеточных групп в ванной комнате, кухне, детской;
• Производственный участок - питание станков, насосов, конвейеров с возможностью быстрого отключения при пробое изоляции;
• Офисные здания - обеспечение безопасности персонала при использовании компьютеров, принтеров, зарядных устройств;
• Гаражи и подвалы - где есть риск повреждения проводки и доступа к влаге.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - УЗО NL1-63 должно отключиться. Это проверяет работоспособность;
• Проверяйте работу УЗО NL1-63 ежемесячно через кнопку «Тест» - это требование норм безопасности;
• Выбирайте автоматический выключатель с номиналом 40 А или ниже, чтобы он защищал УЗО от перегрузки;
• Подключайте фазу и ноль строго в соответствии с маркировкой на корпусе - неверное подключение может сделать УЗО бесполезным;
• Не используйте УЗО NL1-63 в качестве единственного средства защиты - всегда комбинируйте его с автоматом;
• При частых ложных срабатываниях проверьте изоляцию подключённых приборов - возможно, один из них создаёт утечку.
