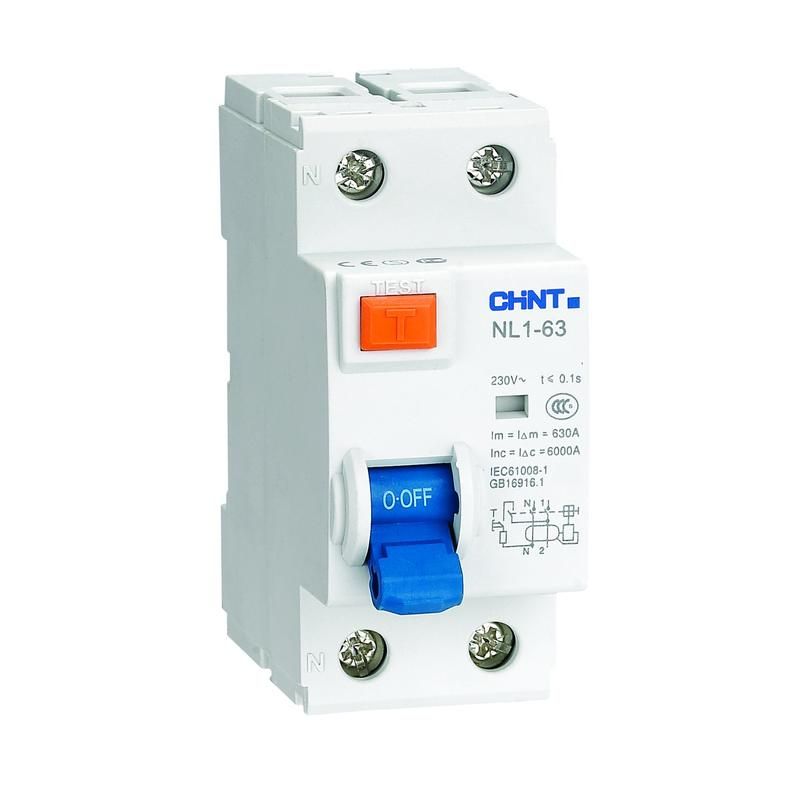

Выключатель дифференциального тока (УЗО) 2п 40А 300мА тип AC 6кА NL1-63 (R) CHINT 200219

Устройство защитного отключения (УЗО) NL1-63 (DB) (R) от бренда CHINT - это надёжный двухполюсный аппарат для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. УЗО NL1-63 (DB) (R) рассчитано на работу в системах с напряжением до 400 В и обеспечивает срабатывание при утечке 300 мА.

Назначение и область применения

УЗО NL1-63 (DB) (R) применяется в однофазных электросетях переменного тока 220/400 В, 50/60 Гц для защиты от косвенного прикосновения - то есть когда человек случайно касается корпуса оборудования, оказавшегося под напряжением из-за повреждения изоляции. Также устройство защищает от возгораний, вызванных длительными утечками тока через изоляцию проводов или заземление.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, где используются электроприборы с высоким риском утечки - стиральные машины, водонагреватели, насосы, сварочные аппараты.

Технические характеристики

• Номинальный ток: 40 А - максимальная постоянная нагрузка, которую может выдерживать УЗО без перегрузки;
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания, при котором автомат отключает питание;
• Напряжение сети: 400 В (максимальное рабочее), 500 В (изоляционное);
• Количество полюсов: 2P - защищает фазу и ноль одновременно;
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип чувствительности: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Степень защиты: IP20 - защита от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Рабочий диапазон температур: от -25C до +40C - допустимый интервал для установки в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень загрязнения: 2 - предназначен для установки в условиях с умеренной запылённостью и отсутствием конденсата;
• Электрическая и механическая износостойкость: 2000 циклов включения/отключения - срок службы при регулярном использовании;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для шкафов управления.

Совместимость и монтаж

УЗО NL1-63 (DB) (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется подключение фазного и нулевого провода - оба должны проходить через устройство. Нельзя использовать с трёхфазными системами без дополнительных УЗО. Подключение выполняется в соответствии с маркировкой на корпусе: L (фаза), N (ноль). Монтаж возможен только после отключения питания.

Устройство совместимо с автоматическими выключателями серии NL1 других номиналов - можно собрать комбинированную защиту (например, УЗО + автомат 40 А в одном ряду).

Безопасность и стандарты

УЗО NL1-63 (DB) (R) соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в виде электромеханического устройства - работает без внешнего питания, что делает его отказоустойчивым даже при аварии в сети. Индикаторное окно показывает состояние контактов: зелёный цвет - включено, красный - отключено.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, сработает даже при обрыве нуля;
• Высокая отключающая способность (6 кА) - обеспечивает безопасность при серьёзных КЗ;
• Индикация состояния - позволяет визуально определить, сработало ли УЗО или просто отключен автомат;
• Совместимость с другими элементами серии NL1 - удобно комплектовать щиты единым решением;
• Устойчивость к колебаниям температуры - подходит для установки в холодных помещениях (например, на улице в закрытых щитах).

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - тип AC не реагирует на пульсирующие или постоянные токи (например, от солнечных инверторов или ЭПРА);
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щиты без герметизации);
• Не предназначен для частого ручного включения/отключения - рекомендовано только для защиты, а не для операционного управления;
• 300 мА - слишком большой порог для защиты человека в ванных комнатах или детских помещениях; для этих целей нужен УЗО на 30 мА.

Примеры использования

• Защита группы розеток в кухне - стиральная машина, микроволновка, кофе-машина;
• Щит на этаже многоквартирного дома - отдельное УЗО на всю квартиру;
• Производственный участок - защита группового питания станков с металлоконструкциями;
• Гараж или мастерская - защита от утечек в старой проводке и неизолированных инструментах.

Практические советы

• Обязательно проверяйте исправность УЗО NL1-63 (DB) (R) один раз в месяц - нажимайте кнопку «Тест». Если устройство не отключится - замените его;
• Не используйте этот УЗО для защиты отдельных точек с повышенной опасностью (душевые, бассейны) - выбирайте модели с 30 мА;
• При установке следите, чтобы ноль не был заведён на общую шину до УЗО - он должен проходить только через него;
• Если в щите несколько УЗО, убедитесь, что они правильно согласованы по току - верхний уровень должен иметь больший порог (например, 300 мА), а нижние - 30 мА;
• Посадочный размер - 1 модуль (17,5 мм), легко поместится в стандартные щиты.
