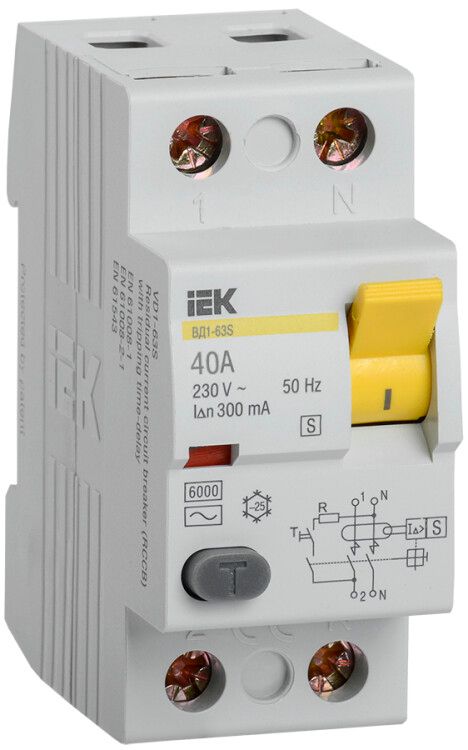

Выключатель дифференциальный (УЗО) ВД1-63S 2п 40А 300мА тип AC | MDV12-2-040-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC/ACS серия ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает в однофазных и трёхфазных сетях, монтируется на DIN-рейку и применяется в жилых, офисных и промышленных объектах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC/ACS серия ВД1-63S защищает от поражения током при утечке более 300 мА. Он не обеспечивает защиту от перегрузок или коротких замыканий - эти задачи решаются автоматическими выключателями. Применяется в системах электроснабжения с напряжением до 400 В, где требуется селективная защита: квартиры, дома, производственные участки, стройплощадки, щитовые помещения.

Технические характеристики

• Номинальный ток: 40 А - допустимый постоянный ток через устройство без перегрева
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - порог утечки, при котором УЗО отключается
• Тип чувствительности: AC - реагирует на синусоидальную утечку переменного тока (типично для бытовой техники)
• Номинальное напряжение: 230 В - рассчитан на однофазные сети; совместим с трёхфазными до 400 В
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Отключающая способность при КЗ: 6 кА - выдерживает кратковременные скачки тока до 6000 А
• Устойчивость к импульсному току: 0,25 кА - сохраняет работоспособность после кратковременного броска тока
• Частота: 50 Гц - для стандартной сети России и стран СНГ
• Модульная ширина: 2 модуля - занимает 18 мм в щите
• Глубина монтажа: 74 мм - требует достаточного места внутри корпуса
• Максимальное сечение кабеля: 50 мм2 - позволяет подключить мощные провода
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги
• Кратковременная задержка срабатывания и отключения: да - предотвращает ложные срабатывания при кратковременных импульсах
• Селективная защита: да - позволяет координировать работу с другими УЗО в многоуровневой системе
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC/ACS серия ВД1-63S монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется к верхним и нижним зажимам - вход и выход помечены. Для надёжного контакта используйте кабели сечением до 50 мм2. Обязательно проверьте соответствие фазы и ноля - неверное подключение снижает эффективность защиты. Устройство не требует внешнего питания - работает от тока нагрузки. Совместим с любыми автоматическими выключателями серии KARAT и другими компонентами щита, соответствующими ГОСТ.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC/ACS серия ВД1-63S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Соответствие этим нормам гарантирует безопасность при использовании в бытовых и промышленных сетях. Наличие селективной задержки исключает массовое отключение всей системы при одном повреждении.

Преимущества

• Селективность - минимизирует риск отключения всего щита при локальной утечке
• Задержка срабатывания - снижает количество ложных отключений от импульсных нагрузок (например, от сварочных аппаратов или частотных преобразователей)
• Высокая коммутационная способность (6 кА) - надёжно выдерживает аварийные режимы
• Поддержка больших сечений кабелей (до 50 мм2) - удобно для промышленных и крупных объектов
• Долгий срок службы (15 лет) - снижает затраты на обслуживание

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем
• Тип AC - не реагирует на постоянные утечки (DC) или пульсирующие токи - не подходит для систем с выпрямителями, ИБП, LED-драйверами
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Требуется точное соблюдение полярности при подключении - ошибка делает защиту неэффективной
• Не рекомендован для цепей с высоким уровнем электромагнитных помех без экранирования

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая на производстве для группового отключения при утечке в станках
• Общий входной УЗО в домашнем щите перед автоматами освещения и розеток
• Временные щиты на стройплощадках для защиты переносного электроинструмента
• Системы с несколькими уровнями УЗО - здесь селективность предотвращает “эскалацию” отключений

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (40 А) выше суммарной нагрузки всех подключённых приборов
• Для помещений с высокой влажностью (баня, бассейн) используйте УЗО с типом A или B и степенью защиты IP44+
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - даже при отсутствии видимых проблем
• При установке в щит с множеством УЗО - располагайте этот элемент на первом уровне, чтобы он был основным селективным
• Не соединяйте нулевой провод после УЗО с заземлением - это вызывает ложные срабатывания
• При монтаже в старых щитах учтите глубину 74 мм - возможно потребуется углубление или замена корпуса
