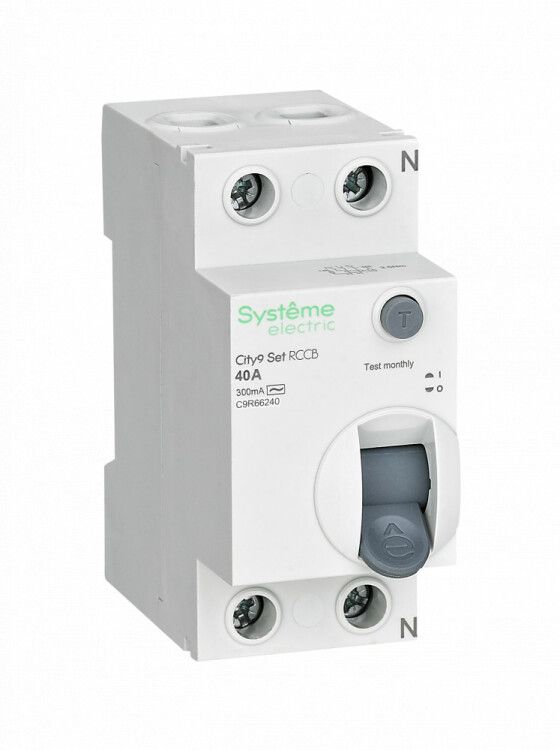

Выключатель дифференциального тока (УЗО) 2п 40А 300мА тип AC City9 Set 230В SE C9R66240 APC

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC 230В от бренда Systeme Electric - это электромеханическое устройство защиты от утечек тока, предназначенное для установки в распределительных щитах. Артикул c9r66240 соответствует серии City9 SET и обеспечивает надёжную защиту персонала и оборудования в бытовых и промышленных сетях 230 В.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC 230В защищает человека от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Он отключает цепь при утечке тока выше 300 мА, что предотвращает возгорание проводки и повреждение электрооборудования. Подходит для защиты групповых линий: розеточных контуров, освещения, тепловых насосов, стиральных машин, бойлеров и других мощных потребителей в однофазной сети 230 В.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартных бытовых и коммерческих сетях
• Номинальный ток: 40 А - выдерживает нагрузку до 8,8 кВт при 230 В
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам, достаточная для защиты от пожара и косвенного контакта
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовых приборов)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля (36 мм) - занимает минимум места на DIN-рейке
• Глубина монтажа: 45 мм - учитывать при проектировании глубины щита
• Способ монтажа: на DIN-рейку 35 мм - стандартный для современных распределительных щитов

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC 230В монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при компактной сборке щита. Клеммы имеют зажимы с защитными кожухами, исключающими случайное прикосновение к токоведущим частям. Для правильной работы требуется соблюдение полярности: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция не зависит от внешнего питания - работает даже при отсутствии напряжения в сети. Наличие кнопки «Тест» позволяет ежемесячно проверять исправность механизма: при нажатии должна произойти автоматическая отсечка цепи. Это обязательная процедура для подтверждения безопасности.

Преимущества

• Электромеханический принцип действия - надёжнее электронных аналогов, особенно при перебоях в питании
• Защита от пожара благодаря высокому порогу утечки (300 мА) - снижает риск нагрева изоляции
• Совместимость с любыми автоматическими выключателями на 40 А - легко интегрируется в существующую схему
• Компактный формат (2 модуля) - экономит место в щите
• Безопасные клеммы с защитными крышками - снижают риск травматизма при обслуживании

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - необходимо использовать в паре с автоматическим выключателем
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, в бане или на улице)
• Не рекомендован для защиты отдельных маломощных приборов (например, зарядных устройств) - лучше применять УЗО с током утечки 10–30 мА
• Не подходит для систем IT (изолированная нейтраль) - предназначено только для TN-S и TN-C-S

Примеры использования

• Щит квартиры: защита группы розеток на кухне и в ванной
• Производственный участок: защита линии станков с металлообработкой
• Жилой дом: защита контура водонагревателя или теплового насоса
• Коммерческое помещение: группа освещения и розеток в офисе

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (40 А) соответствует нагрузке вашей линии - не используйте его для цепей с током более 40 А
• При установке в щит с несколькими УЗО - делайте последовательную селективность: основное УЗО на входе - 300 мА, ответвления - 30 мА
• Проверяйте работу кнопкой «Тест» хотя бы один раз в месяц - это единственный способ удостовериться, что устройство готово сработать
• Обязательно учитывайте глубину монтажа (45 мм): при использовании плотной проводки или множества аппаратов выбирайте щиты с запасом по глубине
• Не соединяйте нулевой провод после УЗО с другими нулями - это вызовет ложные срабатывания
