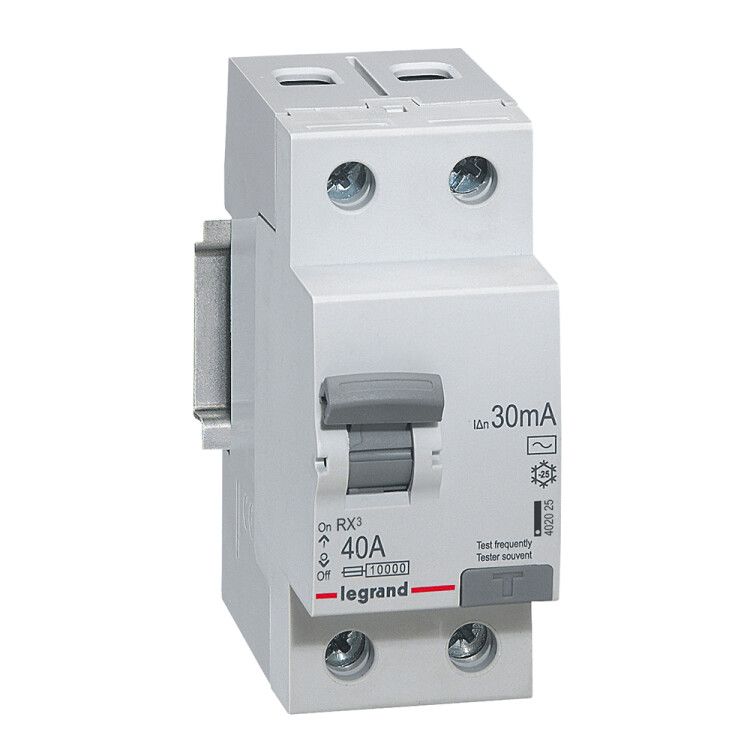

Выключатель дифференциального тока RX3 2П 40А 30мА тип AC Legrand (группа IEK) 402025

Выключатель дифференциального тока Legrand RX3 2П 40А 30мА тип AC 2 модуля обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в бытовых и промышленных сетях. Артикул 402025 соответствует сериям RX3 и IEK, совместим с DIN-рейкой и рассчитан на надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Выключатель дифференциального тока Legrand RX3 предназначен для автоматического отключения электрической цепи при появлении опасной утечки тока - более 30 мА. Это защищает человека от удара током и снижает риск возгорания из-за повреждённой изоляции проводов. Применяется в жилых домах, офисах, производственных цехах, на объектах коммунальной инфраструктуры. Подходит для групповых щитов, где требуется защита нескольких потребителей одновременно.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной однофазной сети 220–240 В.
• Номинальный ток: 40 А - выдерживает постоянную нагрузку до 40 ампер без перегрева.
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовой техники), не срабатывает на постоянный ток.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает возможность работы при частичном отключении.
• Количество модулей: 2 - занимает 2 стандартных модуля по 17,5 мм каждый, итого ширина 35 мм.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Напряжение изоляции: 250 В - гарантирует электроизоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Поперечное сечение провода: 0,75 – 50 мм2 - позволяет подключать медные провода от тонких до мощных, включая кабели питания оборудования.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого распределительного щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +60C, подходит для неотапливаемых помещений, чердачных щитов, производственных зон.
• Глубина монтажа: 44 мм - минимальный зазор для установки в щите, важно учитывать при компоновке.
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без оседания проводящей пыли.

Совместимость и монтаж

Выключатель дифференциального тока Legrand RX3 2П 40А 30мА тип AC 2 модуля монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - подходят медные провода сечением от 0,75 до 50 мм2. Нулевой провод подключается к клемме N, фаза - к L. Обязательно соблюдать полярность. Устройство имеет функцию блокировки: после срабатывания рычаг остаётся в положении “выкл”, чтобы предотвратить случайное включение до устранения причины аварии. Совместим со всеми щитами, поддерживающими модульную систему RX3 и аналогичные серии IEK.

Безопасность и стандарты

Выключатель дифференциального тока Legrand RX3 соответствует международным нормам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947 (для промышленного оборудования). Соответствие этим стандартам гарантирует проверенную надёжность срабатывания, термическую стойкость и долговечность. Устройство прошло тестирование на утечку переменного тока, импульсную прочность и механическую износостойкость. Блокировка после срабатывания соответствует требованиям безопасности EN 61009-1.

Преимущества

• Функция блокировки предотвращает самопроизвольное включение после срабатывания - важна для безопасности при ремонте.
• Широкий диапазон сечения проводов (0,75–50 мм2) упрощает монтаж в щитах с разными типами кабелей.
• Высокая отключающая способность (10 кА) обеспечивает защиту даже при серьёзных авариях.
• Компактный формат (2 модуля) экономит место в распределительных щитах.
• Устойчивость к экстремальным температурам (-25…+60 C) делает возможным применение вне отапливаемых помещений.

Ограничения применения

• Не предназначена для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, светодиодными драйверами или источниками бесперебойного питания (ИБП), если они не имеют встроенного типа A/AC+DC.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной герметизации щита.
• Только переменный ток (AC): не сработает при утечках от современного оборудования с импульсными преобразователями (например, компьютеры, LED-светильники), если утечка содержит постоянную составляющую - для таких случаев нужен УЗО типа A или B.
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ самостоятельно; должен использоваться в паре с автоматом (АВ) на 40 А.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое бойлера или микроволновки.
• Щитовая на этаже многоквартирного дома - отвечает за все розеточные контуры квартиры.
• Производственный участок с металлообработкой - защищает станки, насосы, конвейеры от утечек через изношенную изоляцию.
• Подъездный щит в холодном подвале - благодаря UHL4 можно использовать при минусовой температуре.

Практические советы

• Обязательно используйте этот выключатель дифференциального тока Legrand RX3 в сочетании с автоматическим выключателем на 40 А - он не защищает от перегрузки!
• Проверяйте работоспособность кнопкой “T” ежемесячно - это обязательная процедура согласно правилам ЭБ.
• При монтаже в щит с ограниченной глубиной - учтите, что глубина устройства 44 мм, плюс 10–15 мм на кабельные перемычки.
• Если в вашей сети есть оборудование с высокой утечкой (частотные преобразователи, ИБП), выбирайте УЗО типа A вместо AC - иначе будут ложные срабатывания.
• Для промышленных объектов рекомендуется использовать в паре с селективными УЗО - чтобы избежать массового отключения всей системы при одной утечке.
