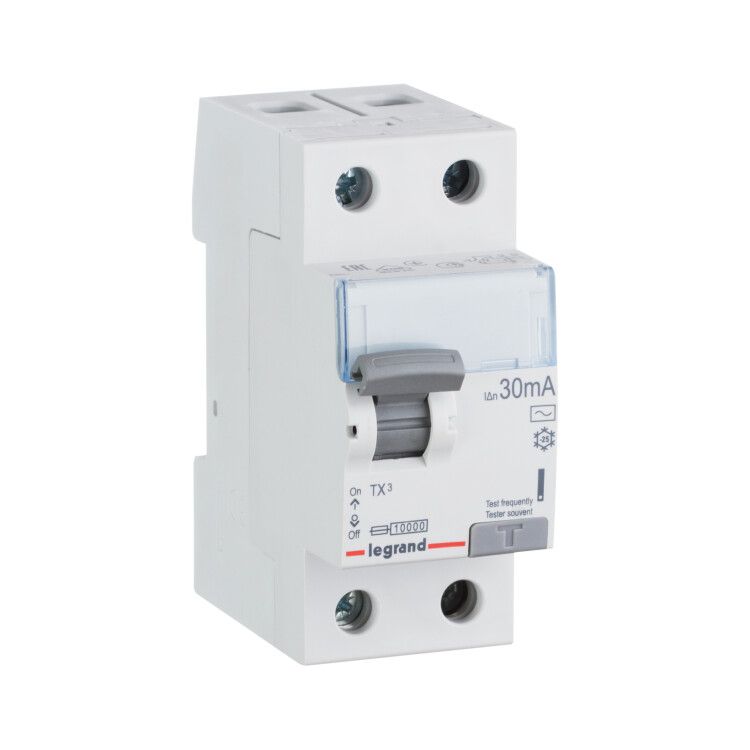

Выключатель дифференциальный (УЗО) TX3 2п 40А 30мА тип AC | 403001 Legrand

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC TX3 — устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых сетях. Выполнен в компактном корпусе, совместим с DIN-рейкой, соответствует международным стандартам и выпускается под брендами Legrand и IEK, артикул 403001.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC TX3 предназначен для автоматического отключения электрической цепи при возникновении утечки тока на землю. Его основная задача — защитить человека от удара током при случайном касании оголённых проводов или повреждённой изоляции. Также он снижает риск возгорания из-за длительных малых утечек, которые не вызывают срабатывания обычных автоматических выключателей.

Подходит для установки в распределительных щитках жилых домов, квартир, офисов, магазинов и складов. Особенно рекомендуется для групп розеток, ванных комнат, кухонь и других помещений с повышенной влажностью.

Технические характеристики

• Номинальный ток: 40 А — позволяет подключать нагрузку до 9 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА — чувствителен к утечкам, опасным для жизни человека
• Тип тока утечки: переменный (AC) — реагирует только на синусоидальные утечки, не сработает на постоянный или импульсный ток
• Номинальное напряжение: 230 В — для однофазных сетей 220–240 В
• Количество полюсов: 2 — отключает одновременно фазу и ноль
• Номинальная отключающая способность: 10 кА — выдерживает ток короткого замыкания до 10 тысяч ампер
• Напряжение изоляции: 250 В — обеспечивает безопасную работу при перегрузках
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к скачкам напряжения, например, от грозовых разрядов
• Сечение провода: 0,75 – 50 мм² — подходит для медных проводов любого распространённого сечения
• Частота: 50 Гц — для стандартных сетей в России и странах СНГ
• Модульная ширина: 2 модуля — занимает 36 мм в щите
• Глубина монтажа: 44 мм — требует достаточного места внутри щита
• Рабочая температура: -25…+60 °C — работает в большинстве климатических условий
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от воды и пыли; устанавливается только в закрытые щиты
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Степень загрязнения: 2 — допустимо наличие пыли и небольшой влаги в воздухе, характерной для внутренних помещений
• Гарантия: 24 месяца
• Нормативы: МЭК 60898-1, МЭК 60947 — соответствие европейским и международным требованиям безопасности

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC TX3 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу: входные провода — сверху, выходные — снизу. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подсоединены, иначе устройство не будет работать.

Не используйте для подключения провода из алюминия — они не подходят по механической прочности и коэффициенту теплового расширения. Для надёжного соединения затягивайте зажимы моментом, указанным в инструкции производителя. Убедитесь, что в щите достаточно свободного места: глубина монтажа составляет 44 мм, а ширина — 2 модуля (36 мм).

Безопасность и стандарты

УЗО соответствует международным стандартам IEC 60898-1 (для бытовых применений) и IEC 60947 (для промышленного оборудования). Это гарантирует точность срабатывания, долговечность и отказоустойчивость. Блокировка механизма предотвращает повторное включение после срабатывания до устранения причины аварии — это важная функция безопасности.

IP20 не предусматривает защиту от брызг и пыли — поэтому устройство нельзя устанавливать вне закрытого щита. Климатическое исполнение УХЛ4 позволяет использовать его в неотапливаемых помещениях при температуре до -25 °C, но не в условиях постоянной сырости или открытого воздуха.

Преимущества

• Надёжное срабатывание при утечке 30 мА — минимальный порог, обеспечивающий защиту жизни
• Автоматическая блокировка после срабатывания — исключает случайное включение при наличии неисправности
• Широкий диапазон сечения проводов (0,75–50 мм²) — удобен для монтажа как в квартире, так и в крупном щите
• Высокая отключающая способность (10 кА) — выдерживает даже серьёзные КЗ в старых сетях
• Совместимость с продуктами Legrand и IEK — легко интегрируется в существующие системы

Ограничения применения

• Не подходит для цепей с постоянным током или высокими импульсными помехами — реагирует только на переменный ток утечки типа AC
• Не защищает от перегрузок и коротких замыканий — необходимо сочетать с автоматическим выключателем
• Не устанавливается на открытом воздухе или в сырых местах без корпуса — степень защиты IP20 недостаточна
• Не рекомендуется для питания мощных двигателей или частотных преобразователей — эти устройства создают ложные утечки
• Не следует использовать вместо дифавтомата — не имеет встроенной защиты от перегрузки

Примеры использования

• Защита группы розеток на кухне — предотвращает удар током при использовании микроволновки или блендера с повреждённой изоляцией
• Щитовая группа в ванной комнате — спасает при пробое нагревателя или стиральной машины
• Общий входной УЗО в многоквартирном доме — снижает вероятность пожара из-за изношенной проводки
• Система освещения в торговом зале — защищает обслуживающий персонал при ремонте светильников

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток (40 А) был выше или равен току автомата перед ним — иначе УЗО может выйти из строя при КЗ
• Проверяйте работоспособность кнопкой “Т” ежемесячно — она моделирует утечку и тестирует механизм
• Не подключайте несколько УЗО последовательно — это может привести к ложным срабатываниям
• Если УЗО часто отключается — найдите источник утечки: чаще всего это старый кабель, влажная розетка или неисправный прибор
• Для систем с большим числом потребителей лучше использовать УЗО с временной задержкой (тип S), но этот вариант не подходит — здесь используется классический тип AC без задержки
