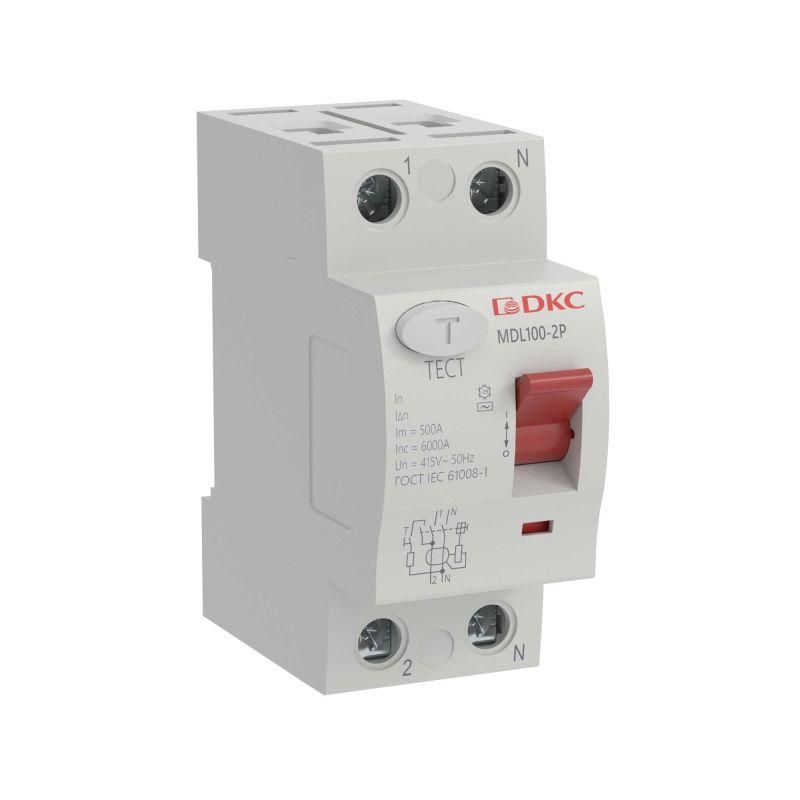

Выключатель дифференциального тока YON max MDL100 1п+N 30mA 40A типАС | MDL100-2P2-40-AC DKC ДКС

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 30мА тип АС MDL100 от бренда YON (группа DKC) предназначен для защиты человека от поражения электрическим током и предотвращения возгораний, вызванных утечками тока в однофазной сети 230 В. Устройство установлено на DIN-рейку и соответствует требованиям для жилых и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 30мА тип АС MDL100 защищает людей от поражения электрическим током при контакте с повреждённым оборудованием или проводкой. Он также предотвращает возгорания, вызванные утечками тока через изоляцию или заземление. Подходит для установки в распределительных щитах жилых домов, квартир, коттеджей, торговых центров и объектов социальной инфраструктуры. Используется в однофазных сетях с напряжением 230 В и частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 40 А
• Дифференциальный ток утечки: 30 мА — чувствительность, достаточная для защиты жизни человека
• Тип тока утечки: AC — реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Количество полюсов: 2 (1P+N) — отключает одновременно фазу и ноль
• Отключающая способность при КЗ: 10 кА — выдерживает высокие токи короткого замыкания
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к перенапряжениям
• Модульная ширина: 2 модуля — занимает 36 мм на DIN-рейке
• Частота: 50 Гц
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку (35 мм)
• Рабочий температурный диапазон: от -25 °C до +40 °C — подходит для неотапливаемых помещений, но не для улицы

Совместимость и монтаж

УЗО MDL100 совместимо с любыми DIN-рейками стандарта EN 60715. Устанавливается в распределительном щите рядом с автоматическими выключателями. Обязательно подключение: фазный провод — на вход L, нулевой — на вход N. Выходные клеммы подключаются к нагрузке. Нельзя использовать без автоматического выключателя на 40 А — УЗО не обеспечивает защиту от перегрузки и короткого замыкания. Для правильной работы требуется надёжное заземление в системе TN-S или TN-C-S.

Безопасность и стандарты

УЗО 2п (1P+N) 40А 30мА тип АС MDL100 соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Сертифицировано для использования в бытовых и аналогичных условиях. Отличается повышенной надёжностью срабатывания при переменном токе утечки — основной вид опасности в жилых помещениях.

Преимущества

• Двухполюсная конструкция (1P+N) гарантирует полное отключение цепи — исключает риск сохранения потенциала на нулевом проводе
• Высокая отключающая способность (10 кА) позволяет применять в местах с возможными большими токами КЗ — например, вблизи ввода в здание
• Импульсная прочность 4 кВ снижает вероятность выхода из строя при грозовых перенапряжениях
• Гарантия производителя 5 лет — подтверждает долговечность компонентов
• Модульная форма (2 модуля) экономит место в щите

Ограничения применения

• Не применяется в сетях постоянного тока — работает только с переменным током типа AC
• Не защищает от перегрузок и коротких замыканий — обязательно использование в паре с автоматическим выключателем
• IP20 не допускает установку во влажных или открытых помещениях — только в закрытых щитах
• Не рекомендуется для использования в системах IT (изолированная нейтраль) — требует заземленной нейтрали
• Работает при температуре до +40 °C — в теплых щитах (например, на солнечной стороне) возможен перегрев

Примеры использования

• Защита розеточных групп в квартире — особенно в ванной, кухне, детской комнате
• Щит этажный в многоквартирном доме — для отдельной группы освещения и розеток
• Электроснабжение коттеджа — вводной щит с несколькими УЗО на разные контуры
• Объекты общественного питания — защита оборудования с высокой утечкой (кофе-машины, плиты)

Практические советы

• Перед установкой проверьте соответствие номинала УЗО (40 А) и автомата — они должны быть одинаковыми
• После монтажа всегда нажимайте кнопку «Тест» — она имитирует утечку и проверяет работоспособность устройства
• Не подключайте ноль после УЗО к заземлению — это вызовет ложные срабатывания
• Если УЗО часто отключается — проверьте изоляцию проводки, наличие старых приборов с утечкой (стиральные машины, нагреватели)
• Для больших объектов используйте несколько УЗО вместо одного — это повысит безопасность и удобство диагностики
