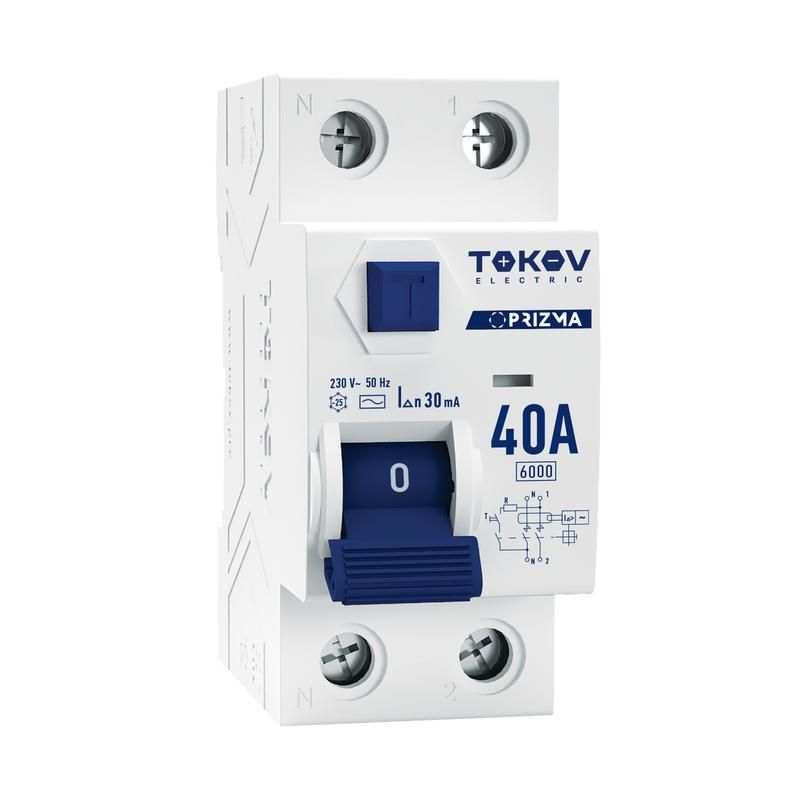

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-40-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-40-30-ac обеспечивает защиту человека от поражения электрическим током за счет быстрого отключения цепи при утечке тока. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот двухполюсный УЗО защищает людей от поражения током при контакте с поврежденной изоляцией или случайном прикосновении к токоведущим частям. Он реагирует на переменный ток утечки, что делает его подходящим для большинства бытовых и промышленных сетей. Применяется в групповых линиях освещения, розеточных контуров, оборудования с электродвигателями - там, где требуется высокий уровень безопасности.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без перегрева
• Ток утечки: 30 мА - срабатывает при утечке свыше 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Тип чувствительности: AC - реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный)
• Напряжение сети: 230 В, 50 Гц - совместим с однофазными сетями в России и странах СНГ
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 ампер
• Изоляция: 400 В рабочее, 6 кВ импульсное - надежная защита от скачков напряжения
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Монтаж: DIN-рейка, ширина 2 модуля (36 мм)
• Глубина установки: 50 мм - требует достаточного места внутри щита
• Температурный режим: от -25C до +50C - работает в холодных и жарких помещениях
• Подключение проводов:
  • Одножильный: 1–16 мм2
  • Многожильный гибкий: 1–10 мм2

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-40-30-ac устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для монтажа в любые распределительные щиты с достаточным свободным местом. Для правильного подключения важно соблюдать полярность: фаза подключается к входу L, ноль - к N. Обязательно использовать заземление в системе TN-S или TN-C-S. Нельзя применять в TT-системах без дополнительного устройства защитного отключения (УЗО) на входе.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Произведено в соответствии с требованиями безопасности для электроустановок в жилых и коммерческих зонах. Сертифицировано для работы в условиях, регламентированных ПУЭ.

Преимущества

• Надежное срабатывание при малых утечках - 30 мА обеспечивает защиту жизни
• Высокая отключающая способность (6 кА) снижает риск возгорания при КЗ
• Широкий диапазон сечений проводов - удобно для различных типов кабелей
• Жесткая конструкция корпуса - устойчив к механическим воздействиям в щите
• Ярко выраженная кнопка тестирования - позволяет проверять работоспособность без специнструментов

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от сварочных аппаратов, ИБП, LED-драйверов) - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• IP20 не допускает установку во влажных или открытых помещениях - только в герметичных щитах
• Не рекомендуется для питания устройств с высокими емкостными утечками (например, длинные кабели >100 м, мощные фильтры)

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Линия питания стиральной машины, бойлера, духового шкафа
• Щитовая группа для светильников в подвале или на лестничной клетке
• Оборудование на производстве: конвейеры, насосы, компрессоры с однофазными двигателями

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие сечения провода - особенно для многожильных кабелей, которые нельзя затягивать слишком сильно
• После монтажа обязательно нажмите кнопку «Т» перед первым включением - это проверяет исправность механизма
• Проверяйте работу УЗО раз в месяц, используя кнопку тестирования
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию кабелей и состояние подключенных приборов
• При использовании нескольких УЗО в одном щите - убедитесь, что они правильно координированы по времени срабатывания, чтобы избежать ложных отключений
