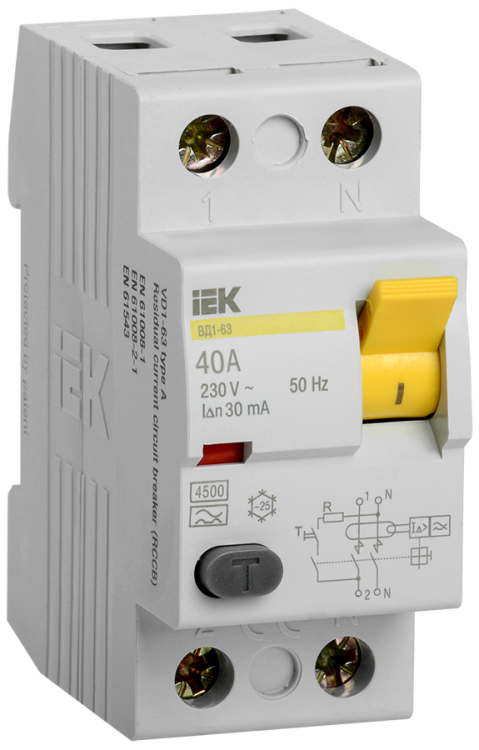

Выключатель дифференциальный (УЗО) ВД1-63 2п 40А 30мА тип AC | MDV10-2-040-030 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает совместно с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-040-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Он реагирует только на переменный ток утечки (тип AC) и слегка пульсирующий постоянный ток, но не на чистый постоянный. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на производстве - особенно там, где есть риск возникновения утечек: ванные комнаты, кухни, насосные станции, станки с металлическим корпусом.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток нагрузки
• Номинальный ток утечки: 30 мА - чувствительность к опасной утечке, достаточная для защиты жизни человека
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от запуска двигателей
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Ширина по модулю: 2 (36 мм) - занимает два модуля на DIN-рейке
• Глубина монтажа: 74 мм - требует свободного места внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только во внутренних щитах
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого размера
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, включая неотапливаемые, при температуре от -25C до +40C

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают надёжный контакт даже при многократных демонтажах и снижают нагрев. Монтаж прост: устройство фиксируется защёлкой с двойным положением - достаточно вставить и нажать до характерного щелчка. Обязательно подключать в паре с автоматическим выключателем на 40 А, поскольку само УЗО не защищает от перегрузок и коротких замыканий. Нейтральный контакт в этом устройстве замыкается первым и отключается последним - это предотвращает эффект “обрыва нуля” и сохраняет баланс фаз при работе с трёхфазными системами.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип AC ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие этим нормам гарантирует точность срабатывания при утечке 30 мА и долговечность в условиях эксплуатации. Устройство прошло сертификацию и рекомендовано для проектного использования - значит, его можно применять в официальных проектах и контролируемых объектах.

Преимущества

• Насечки на зажимах - повышают надёжность соединения и снижают риск перегрева
• Эргономичная кнопка TEST - удобно проверять работоспособность без инструментов
• Фиксация с двойным положением - обеспечивает плотное и надёжное крепление на рейке
• Плавное отключение нулевого провода - исключает перекос фаз и повреждение оборудования
• Совместимость с другими изделиями серии KARAT - легко формировать единый щит

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в связке с автоматом
• Работает только с переменным током утечки (тип AC); не реагирует на чистый постоянный ток - не подходит для систем с мощными преобразователями (например, солнечные станции, ИБП)
• IP20 - нельзя устанавливать в сырых местах, на улице или в открытых щитах
• Не предназначено для работы при температуре ниже -25C или выше +40C - требуется контроль микроклимата в щите
• Не следует использовать вместо дифавтомата - если нужна комплексная защита, выбирайте комбинированные устройства

Примеры использования

• Защита розеток в ванной комнате квартиры
• Щит на этаже многоэтажного дома - отдельное УЗО на группу кухонных розеток
• Щиток на производстве: питание станков с металлическим корпусом
• Автономные системы освещения в гаражах и подсобных помещениях
• Подключение насосов, компрессоров, вентиляторов с возможностью утечки на корпус

Практические советы

• Выбирайте УЗО с номиналом тока 40 А только если нагрузка действительно достигает этого значения - для обычных розеточных групп хватит 16–25 А
• Обязательно проверяйте работу кнопкой TEST хотя бы раз в месяц - это единственный способ удостовериться, что устройство живо
• При подключении следите, чтобы фаза и ноль были правильно присоединены - неверная полярность может нарушить работу
• Не используйте провода больше 35 мм2 - это может повредить зажимы и вызвать перегрев
• Если в щите мало места - учтите глубину 74 мм, особенно при установке рядом с другими устройствами
• Для старых проводок с плохой изоляцией УЗО будет часто срабатывать - перед установкой проверьте состояние кабелей
