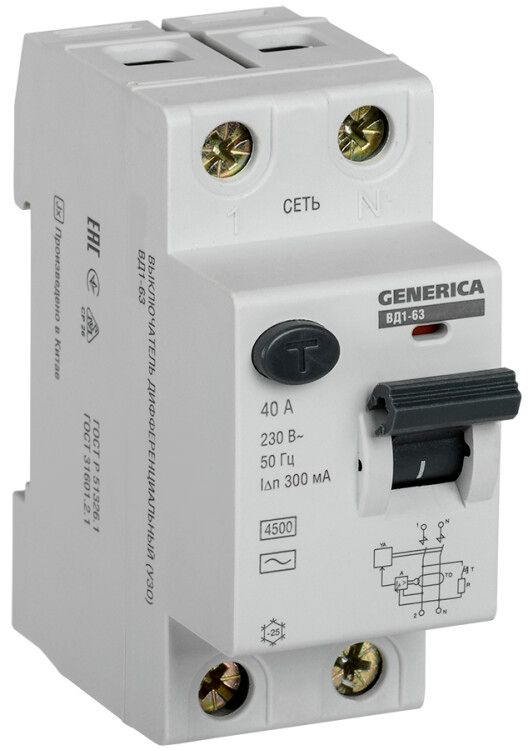

Выключатель дифференциальный (УЗО) ВД1-63 2Р 40А 300мА | MDV15-2-040-300 GENERICA IEK

Выключатель дифференциального тока (УЗО) ВД1-63 от GENERICA - двухполюсное устройство защитного отключения с номинальным током 40 А и чувствительностью 300 мА, предназначенное для предотвращения поражения электрическим током. Артикул mdv15-2-040-300 соответствует серии ВД1-63 и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновении к токоведущим частям. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется отдельный автоматический выключатель. Применяется в цепях освещения, розеточных групп, бытовой техники, а также на входе в квартиру или помещение для обеспечения базовой электробезопасности.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока 220–240 В
• Номинальный ток: 40 А - допустимый постоянный ток через устройство
• Дифференциальный ток срабатывания: 300 мА - сработает при утечке 300 миллиампер и выше
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (типичные для бытовой техники)
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 2 модуля - занимает место 18 мм в щите
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 монтируется на DIN-рейку в любом распределительном щите, совместимом со стандартными модулями. Для работы необходимо подключение фазы и нуля - заземление не обязательно, но рекомендовано. Подключается после автомата защиты по току (например, C25 или C32), чтобы при перегрузке сначала срабатывал автомат, а не УЗО. Нельзя использовать без внешнего автоматического выключателя - само УЗО не имеет тепловой или электромагнитной защиты от сверхтоков.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-95 и МЭК 61009-1. Тип AC означает соответствие международному классу для защиты от переменных токов утечки, что покрывает большинство бытовых ситуаций. Отказ от работы возможен при полном отсутствии напряжения - устройство электронное и зависит от питания сети.

Преимущества

• Надёжное срабатывание при утечке 300 мА - снижает риск поражения током даже при слабой изоляции
• Двухполюсное исполнение - полностью отключает цепь, исключая опасный потенциал на нулевом проводе
• Известная серия ВД1-63 - проверенная конструкция, используемая десятилетиями
• Поддерживается брендами GENERICA и IEK - гарантия совместимости с другими элементами щита этих производителей

Ограничения применения

• Не применяется в цепях с постоянным током утечки (например, от ИБП, светодиодных драйверов, компьютеров) - для них нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательна установка с автоматическим выключателем
• Не работает при отсутствии напряжения в сети - при аварийном отключении электроэнергии функция защиты временно недоступна
• IP20 не позволяет устанавливать во влажных помещениях без корпуса - запрещено в банях, душевых, на улице

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое блендера или кофеварки
• Входное УЗО в квартирном щите - обеспечивает безопасность всей домашней электросети
• Щит на производстве - защита оборудования с высокой вероятностью утечки (станки, насосы, конвейеры)
• Распределительный щит в офисе - защита рабочих мест с компьютерами и оргтехникой

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (40 А) соответствует нагрузке вашей группы - не ставьте 40 А на розетки с мощностью менее 5 кВт
• Проверяйте посадочные размеры: ширина 2 модуля = 18 мм - убедитесь, что есть свободное место в щите
• Перед первым включением нажмите кнопку «Т» - тестирование должно вызвать отключение, иначе устройство неисправно
• Не комбинируйте с УЗО другого типа (A/B) на одной линии - это может вызывать ложные срабатывания
• При использовании в старых системах TN-C (без отдельного PE) УЗО можно устанавливать, но лучше перевести систему на TN-S
