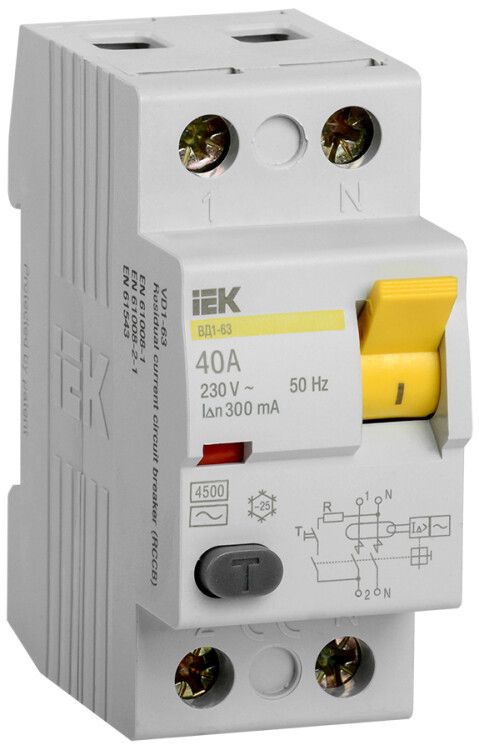

Выключатель дифференциальный (УЗО) ВД1-63 2п 40А 300мА тип AC | MDV10-2-040-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 300 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно срабатывает при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-040-300 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 300 мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в жилых, общественных и производственных помещениях: кухни, ванные комнаты, мастерские, цеха с оборудованием на 230 В. Подходит для групповых линий, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания, при котором УЗО отключает питание; этот уровень выбран для защиты от пожаров, а не для защиты человека (для этого обычно используют 30 мА);
• Тип тока утечки: AC - реагирует только на переменный синусоидальный ток утечки, не чувствителен к постоянным или импульсным;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2 - отключает одновременно фазу и ноль;
• Отключающая способность при КЗ: 3 кА - способен выдержать и отключить ток короткого замыкания до 3000 А;
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока до 250 А;
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 74 мм - требует свободного места за щитом;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные линии;
• Частота: 50 Гц - предназначено для сетей России и стран СНГ;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - устанавливается внутри закрытых распределительных щитов;
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, допустимо использование в неотапливаемых помещениях;
• Срок службы: 15 лет - при условии правильной установки и эксплуатации;
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 300 мА тип AC ВД1-63 устанавливается на DIN-рейку шириной 35 мм. Для монтажа необходим доступ к задней части щита - глубина 74 мм должна быть учтена при проектировании корпуса. Подключение кабелей осуществляется на верхние и нижние зажимы: вход - сверху, выход - снизу. Сечения кабелей от 0,5 до 35 мм2 подходят без адаптеров. Обязательно соблюдайте полярность: фаза и ноль подключаются строго на свои клеммы. Нельзя использовать с трёхфазными системами или с постоянным током. Работает только в паре с автоматическим выключателем на 40 А или ниже - сам по себе не защищает от перегрузок.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует международным нормам для устройств класса AC. Сертифицирован для использования в бытовых и промышленных условиях. Отсутствие собственного энергопотребления делает его работоспособным даже при отключении сети - срабатывает исключительно за счёт дифференциального тока.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения;
• Надёжное срабатывание при токе утечки 300 мА - снижает риск возгорания из-за старой изоляции;
• Простота установки благодаря стандартизированной форме и DIN-креплению;
• Подходит для массового применения - часть популярной серии KARAT с большим количеством типоисполнений;
• Не требует внешнего питания - работает автономно, что увеличивает надёжность.

Ограничения применения

• Не применяется для защиты от ударов током человека - для этого нужен УЗО с током утечки 10–30 мА;
• Не реагирует на постоянный ток утечки или импульсы - не подходит для объектов с преобразователями частоты, светодиодными драйверами, ИБП;
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом;
• IP20 не допускает установку во влажных местах вне щита - нельзя монтировать в банях, на улице или в сырых цехах;
• Работает только в сетях переменного тока 50 Гц - не используется в системах с частотой 60 Гц или генераторах с нестандартной формой сигнала.

Примеры использования

• Защита группы розеток на кухне, где установлены водонагреватели, микроволновки и другая техника;
• Щитовая на производстве для линий с деревянными станками, шлифовальными машинами, насосами;
• Общая защита этажа в многоквартирном доме - когда есть несколько групп розеток и освещения;
• Автомобильные сервисы, где возможны утечки через зарядные устройства и инструменты;
• Склады с электронагревателями, вентиляторами и светильниками в неотапливаемых помещениях.

Практические советы

• Выбирая УЗО, проверьте, чтобы автоматический выключатель перед ним был на 40 А или меньше - иначе он не сможет обеспечить координированный отклик;
• При установке в щите оставьте минимум 10 см свободного пространства вокруг - для удобства тестирования и обслуживания;
• Тестируйте УЗО кнопкой “T” ежемесячно - это гарантирует его готовность к работе;
• Если в помещении много электроники (ПК, LED-освещение, инверторы), рассмотрите возможность перехода на УЗО типа A - они реагируют и на пульсирующие токи;
• Не соединяйте нулевой провод после УЗО с заземлением - это вызовет ложные срабатывания;
• Артикул mdv10-2-040-300 - один из самых распространённых в серии KARAT, легко заменяемый аналогами других производителей с такими же параметрами.
