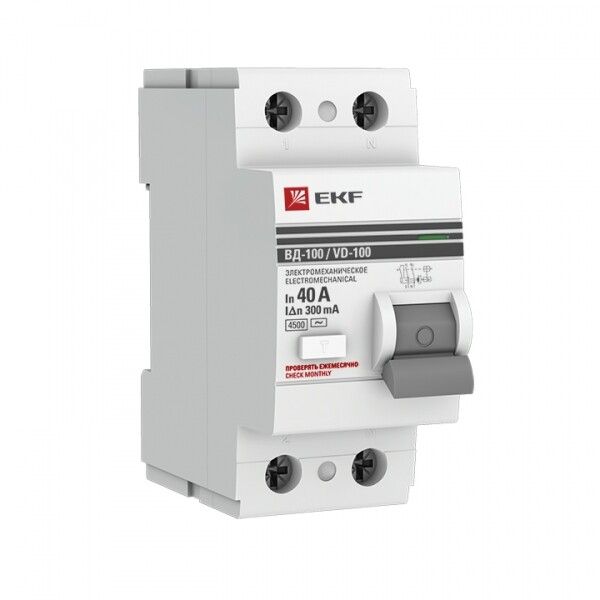

Выключатель дифференциальный (УЗО) ВД-100 2п 40А 300мА (тип АС) PROximа | elcb-2-40-300-em-pro EKF (замена - E1026M40300)

Выключатель дифференциального тока ВД-100 2 полюса 40А 300мА тип AC электромеханический от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное устройство, подходящее как для бытовых, так и для промышленных сетей.

Назначение и область применения

Выключатель дифференциального тока ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. УЗО ВД-100 работает в паре с автоматическим выключателем - сам по себе он не защищает от перегрузок и КЗ.

Подходит для установки в жилых домах, офисах, на производстве: в распределительных щитах станков, конвейеров, насосов, освещения и другого оборудования, где важна безопасность людей и имущество.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический - не требует внешнего питания для срабатывания
• Номинальный ток: 40 А - выдерживает нагрузку до этого значения без отключения
• Номинальный дифференциальный ток утечки: 300 мА - срабатывает при утечке выше этой величины
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на постоянные или импульсные
• Номинальное напряжение: 230 В - для однофазных цепей
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при высоких скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Частота: 50 Гц - предназначено для сети с промышленной частотой
• Сечение проводников: 1–25 мм2 - позволяет подключить медные провода от тонких до мощных
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 66 мм - важно при проектировании корпуса щита
• Рабочая температура: от -10C до +50C - не рекомендуется для холодных помещений ниже -10C
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, с возможностью работы при колебаниях температур

Совместимость и монтаж

Выключатель дифференциального тока ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы сверху и снизу - вход и выход помечены. Сечение проводов должно соответствовать 1–25 мм2; более толстые провода не войдут, тонкие - могут плохо фиксироваться.

Обязательно используйте совместно с автоматическим выключателем на 40 А или меньший - УЗО не выполняет функции защиты от перегрузки и КЗ. Для групповой защиты нескольких контуров применяйте селективные модели (если доступны в серии), чтобы избежать ложных отключений.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995) - международному стандарту для устройств защитного отключения. Электромеханическая конструкция гарантирует срабатывание даже при отсутствии напряжения в сети, что делает её надёжнее электронных аналогов.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжно срабатывает при аварийных ситуациях
• Высокая импульсная прочность (4 кВ) - устойчив к грозовым и коммутационным перенапряжениям
• Длинная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов
• Совместимость с DIN-рейкой - легко интегрируется в существующие щитовые решения
• Защита от утечек 300 мА - оптимальна для защиты целых линий, а не отдельных розеток

Ограничения применения

• Не реагирует на постоянный ток утечки или импульсные - не подходит для систем с выпрямителями, ИБП, LED-драйверами, если они создают пульсирующий ток
• Работает только при температуре выше -10C - не используется в неотапливаемых помещениях зимой
• IP20 - нельзя устанавливать во влажных местах (баня, улица, подвалы с повышенной влажностью)
• Только двухполюсное исполнение - не подходит для трёхфазных сетей
• Не защищает от перегрузок и КЗ - обязательно требуется установка автомата

Примеры использования

• Щитовая в квартире - защита всей группы розеток в ванной и кухне
• Производственный участок - защита линии питания станков с металлическим корпусом
• Складское помещение - защита осветительной сети и силового оборудования
• Автомобильный сервис - питание зарядных устройств и диагностического оборудования

Практические советы

• Выбирая УЗО ВД-100, проверьте, что автоматический выключатель перед ним имеет такой же или меньший номинальный ток (например, 32 А или 40 А)
• При монтаже не затягивайте зажимы слишком сильно - можно повредить контактную пластину
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно после длительного простоя
• Если в объекте есть оборудование с высокими утечками (частотники, сварочные аппараты), рассмотрите возможность установки УЗО с током утечки 100 мА вместо 300 мА - чтобы избежать ложных срабатываний
• Для больших объектов с несколькими группами используйте селективные версии (если доступны в серии PROxima) - это исключит отключение всего щита при одной утечке
