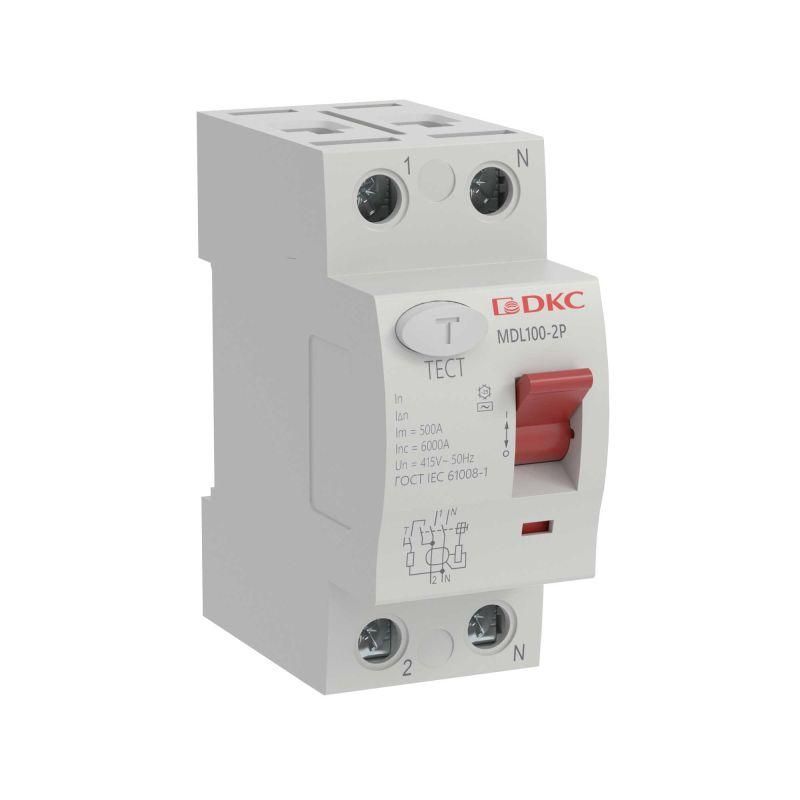

Выключатель дифференциального тока YON MAX MDL100, 2P, 300mA, 40A,тип АС | MDL100-2P4-40-AC DKC ДКС

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 40А 300мА тип AC MDL100 - устройство для автоматического отключения электросети при утечке тока, предотвращающее поражение людей и возгорание проводки. Производится в серии YON MAX бренда DKC, артикул MDL100, предназначен для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

УЗО MDL100 защищает человека от поражения электрическим током и предотвращает возгорание из-за утечек тока через поврежденную изоляцию или случайный контакт с токоведущими частями. Подходит для использования в однофазных сетях 230 В, где требуется высокий уровень безопасности - в квартирах, коттеджах, офисах, магазинах, школах и больницах. Устанавливается в качестве дополнительной защиты после автоматического выключателя.

Технические характеристики

• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовой сети)
• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без срабатывания
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке свыше 300 миллиампер
• Номинальное напряжение: 230 В - рассчитан на работу в сетях 220–240 В
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Отключающая способность при КЗ: 10 кА - выдерживает ток короткого замыкания до 10 тысяч ампер
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Устойчивость к импульному току: 10 кА - сохраняет работоспособность после скачков тока
• Ширина модуля: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами
• Рабочая температура: -25…+40 C - можно использовать в неотапливаемых помещениях

Совместимость и монтаж

MDL100 устанавливается на DIN-рейку шириной 35 мм в любом распределительном щите. Для работы необходима правильная комбинация с автоматическим выключателем на 40 А или ниже - УЗО не обеспечивает защиту от перегрузки и короткого замыкания, эти функции выполняет автомат. Подключение: входные провода - сверху, выходные - снизу; фаза и ноль должны проходить через все полюсы. Нельзя использовать в сетях постоянного тока или с высоким содержанием постоянной составляющей тока утечки (например, с мощными ИБП или светодиодными драйверами).

Безопасность и стандарты

УЗО MDL100 соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения типа AC. Сертифицирован для использования в системах TN-S и TN-C-S. Гарантия производителя - 5 лет. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая надежность срабатывания при утечках даже при слабых сигналах
• Устойчивость к импульсным помехам - не ложные срабатывания от включения мощной техники
• Компактная двухмодульная конструкция экономит место в щите
• Яркая индикация состояния (положение рычага) позволяет легко проверить, включен ли прибор
• Подходит для массового применения в новостройках и реконструкциях

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требует обязательной пары с автоматом
• Не работает в сетях с постоянным током утечки (например, с преобразователями частоты, LED-драйверами, зарядными устройствами EV)
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса
• Не предназначено для защиты оборудования - только для защиты людей и предотвращения пожара
• Не рекомендуется для цепей с высокой емкостью утечки (например, длинные кабели, много бытовой техники)

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Общая защита этажа в многоквартирном доме
• Щитовая группа для торговой точки с большим количеством электроприборов
• Автоматическая защита системы освещения в общественном здании
• Дополнительный уровень безопасности в коттедже с деревянной конструкцией

Практические советы

• Перед установкой проверьте, что нулевой провод не соединён с заземлением до УЗО - это вызовет ложные срабатывания
• При использовании нескольких УЗО в одном щите соблюдайте принцип селективности: верхнее УЗО должно иметь большую чувствительность или задержку
• Проверяйте работоспособность кнопкой “Т” один раз в месяц - она моделирует утечку тока
• При замене старого УЗО убедитесь, что новый имеет ту же номинальную мощность (40 А) и тип тока утечки (AC)
• Для помещений с повышенной влажностью используйте УЗО с IP44 или выше, либо заключите MDL100 в герметичный бокс
