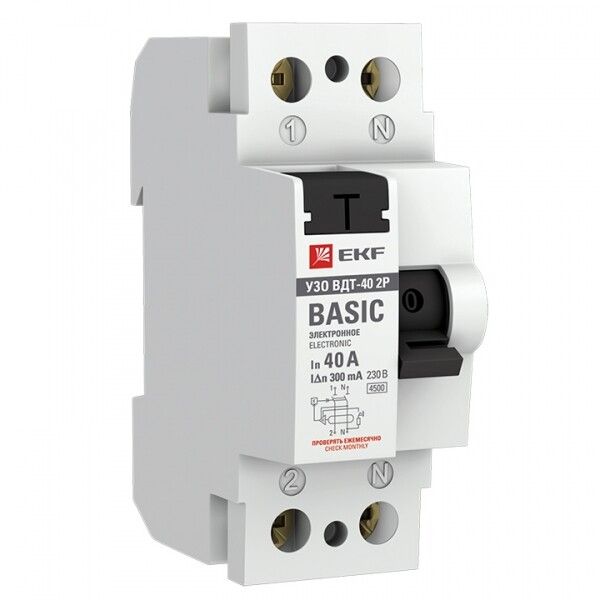

Выключатель дифференциальный (УЗО) УЗО ВД-40 2P 40А/300мА (электронное) EKF Basic|elcb-2-40-300e-sim|EKF

Выключатель дифференциального тока (УЗО) 2П 40А/300мА (электронное) ВД-40, ВДТ-40 от EKF предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Этот УЗО работает в паре с автоматическим выключателем и монтируется на DIN-рейку в распределительном щите. Артикул elcb-2-40-300e-sim соответствует серии Basic.

Назначение и область применения

УЗО ВД-40, ВДТ-40 защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые не срабатывают на обычные автоматы. Применяется в жилых, офисных и промышленных объектах - например, для групп розеток, кухонного оборудования, бассейнов, насосов и других устройств, где есть риск утечки тока.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке выше этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины
• Напряжение изоляции: 660 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного места внутри щита
• Площадь сечения провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; применяется только во внутренних щитах
• Рабочая температура: –25…+35 C - не рекомендуется установка в неотапливаемых помещениях с зимними минусами
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата

Совместимость и монтаж

УЗО ВД-40, ВДТ-40 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху (вход) и снизу (выход): фаза и ноль подводятся к верхним клеммам, нагрузка - к нижним. Обязательно используйте его в сочетании с автоматическим выключателем на 40 А - само УЗО не защищает от перегрузок и КЗ. Провода должны быть зажаты с усилием, соответствующим сечению 1–25 мм2. Не затягивайте слишком сильно - можно повредить клеммы. Монтаж возможен только в закрытом щите с доступом для проверки кнопки “Т”.

Безопасность и стандарты

УЗО ВД-40, ВДТ-40 соответствует требованиям ГОСТ IEC 61009-1 и проходит сертификацию в рамках ЕАЭС. Электронный тип срабатывания обеспечивает быстрое отключение при утечке, но чувствителен к качеству питания - при значительных помехах или просадках напряжения может давать ложные срабатывания. Наличие кнопки тестирования “Т” позволяет ежемесячно проверять работоспособность устройства.

Преимущества

• Электронный принцип действия - высокая точность срабатывания даже при слабых утечках
• Надёжная механическая блокировка - после срабатывания рычаг остаётся в положении “Выкл”, исключает самовозврат
• Ярко выраженная индикация состояния - видно, когда УЗО отключено
• Совместимость с другими элементами серии Basic - легко формировать компактные щиты
• Долгий гарантийный срок - 3 года, что говорит о стабильности качества сборки

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, от ИБП, светодиодных драйверов, преобразователей частоты)
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• Не предназначен для установки вне помещений или в сырых местах - степень защиты IP20 не защищает от влаги
• Работает только при наличии напряжения сети - при отключении электроснабжения функция контроля утечки не активна
• Рабочая температура до +35 C - в холодных щитах (например, на улице или в неотапливаемом гараже) может не сработать

Примеры использования

• Защита группы розеток в ванной комнате
• Щит на этаже многоквартирного дома - отдельное УЗО для кухни
• Промышленный станок с металлическим корпусом, подключённый через розетку
• Автоматическая система полива с насосом, установленным на улице, но с питанием из внутреннего щита
• Оборудование в мастерской - сварочные аппараты, шлифмашины, компрессоры

Практические советы

• Выбирайте УЗО ВД-40, ВДТ-40 только для цепей с переменным током - не используйте для систем с выпрямителями
• Проверяйте работу кнопкой “Т” хотя бы раз в месяц - особенно перед сезоном повышенной влажности
• При монтаже соблюдайте полярность: вход - сверху, выход - снизу. Перепутанные провода могут нарушить работу
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводов, наличие старых приборов с утечкой (стиральные машины, водонагреватели)
• Для больших щитов с несколькими УЗО используйте координацию по времени - чтобы не отключались все цепи сразу
• При замене убедитесь, что новый УЗО имеет ту же ширину (2 модуля) и глубину (66 мм) - иначе не войдёт в существующий щит
