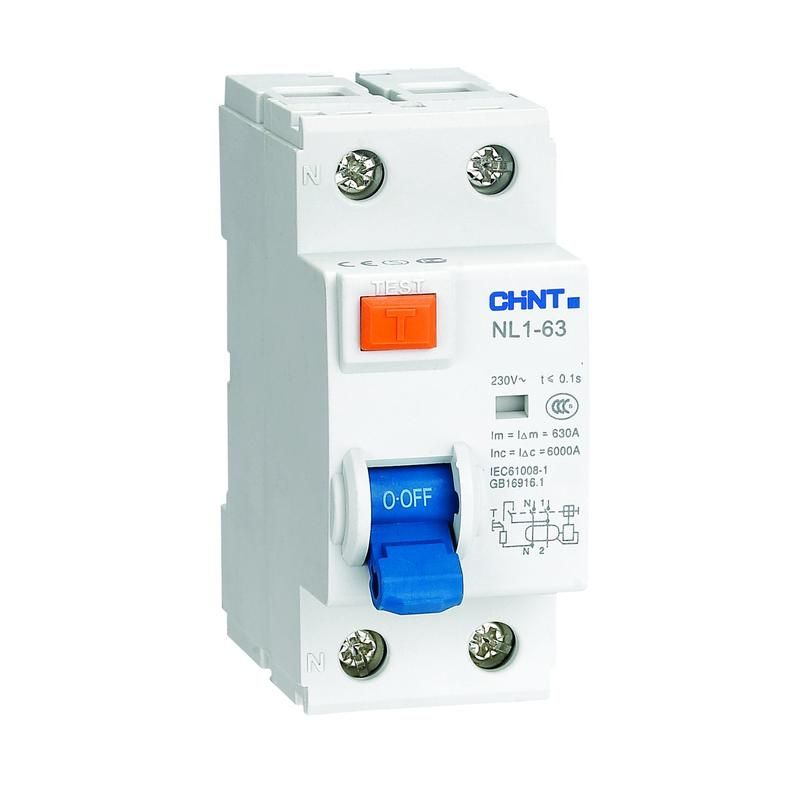

Выключатель дифференциального тока (УЗО) 2п 40А 100мА тип AC 6кА NL1-63 (R) CHINT 200216

Устройство защитного отключения (УЗО) NL1-63 (DB) (R) от CHINT - двухполюсный аппарат с номинальным током 40 А и чувствительностью 100 мА, предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. УЗО NL1-63 (DB) (R) работает в сетях 230/400 В, 50/60 Гц и монтируется на DIN-рейку.

Назначение и область применения

УЗО NL1-63 (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции оборудования. Также предотвращает возгорание проводки из-за длительных утечек тока, даже если они ниже порога срабатывания автоматических выключателей. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры, где есть риск утечек через заземление или поврежденную изоляцию.

Технические характеристики

• Номинальный ток: 40 А - максимальная постоянная нагрузка, которую устройство может коммутировать без перегрева;
• Номинальный ток утечки: 100 мА (0,1 А) - порог срабатывания при появлении дифференциального тока;
• Номинальное напряжение: 400 В - рабочее напряжение трёхфазной сети 230/400 В;
• Количество полюсов: 2P - защищает одновременно фазу и ноль, исключает возможность работы при отрыве одного провода;
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип тока утечки: AC - реагирует только на переменный синусоидальный ток утечки (не сработает на постоянный или импульсный);
• Напряжение изоляции Ui: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний);
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями;
• Степень защиты IP20 - защита от прикосновения пальцами и крупными предметами, но не от пыли и влаги;
• Рабочий диапазон температур: -25 C … +40 C - допустимый интервал для установки в закрытых помещениях;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для шкафов управления;
• Индикация: окно положения контактов - показывает, что УЗО отключено (выступающее окошко = отключение).

Совместимость и монтаж

УЗО NL1-63 (DB) (R) совместимо с любыми модульными автоматическими выключателями серии NL1 и другими устройствами, установленными на DIN-рейку 35 мм. Подключается после входного автомата и перед групповыми автоматами. Обязательно соблюдать полярность: L - фаза, N - ноль. Нельзя использовать в сетях с постоянным током или с высоким содержанием гармоник без дополнительной фильтрации. Для правильной работы требуется надёжное заземление в защищаемой цепи.

Безопасность и стандарты

УЗО NL1-63 (DB) (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция - электромеханическая, то есть работает без внешнего питания: срабатывает даже при полном отключении напряжения. Это делает его более надёжным, чем электронные аналоги. Индикация положения контактов позволяет визуально определить причину отключения - сработало УЗО или просто отключен автомат.

Преимущества

• Электромеханическая конструкция обеспечивает работу без зависимости от напряжения сети - важное преимущество при авариях;
• Высокая отключающая способность (6 кА) - подходит для мест с возможными большими токами КЗ;
• Индикация состояния контактов - упрощает диагностику причины отключения;
• Совместимость с широким спектром автоматов серии NL1 - удобно для комплектования щита одним производителем;
• Умеренная цена при сохранении базовой надёжности - экономичный вариант для массового применения.

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, от сварочных аппаратов, ИБП, LED-драйверов) - требуются типы А или B;
• IP20 не защищает от влаги и пыли - нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых шкафах;
• Не рекомендуется для защиты одной группы с мощными электродвигателями или насосами - при запуске возможны ложные срабатывания из-за импульсных токов;
• Не подходит для систем IT (с изолированной нейтралью) - требуются другие типы защиты.

Примеры использования

• Защита розеток в ванной комнате, кухне, бассейне (при наличии заземления);
• Щитовая на этаже многоквартирного дома - защита нескольких групп освещения и розеток;
• Производственные участки с оборудованием на 400 В - станки, конвейеры, системы вентиляции;
• Общественные здания: школы, больницы, административные корпуса - там, где важно минимизировать риск поражения током.

Практические советы

• Проверяйте исправность УЗО NL1-63 (DB) (R) ежемесячно - нажимайте кнопку «Тест». Если не отключается - замените устройство;
• Не используйте УЗО без автоматического выключателя на входе - он нужен для защиты от перегрузок и КЗ;
• При установке в щитке с несколькими УЗО - выбирайте селективные пары (например, 100 мА на вводе, 30 мА на выходе), чтобы избежать массовых отключений;
• Убедитесь, что нулевой провод не соединён с заземлением после УЗО - это вызовет ложные срабатывания;
• Если в цепи есть оборудование с высокими пусковыми токами (двигатели, компрессоры), рассмотрите использование типа А вместо AC.
