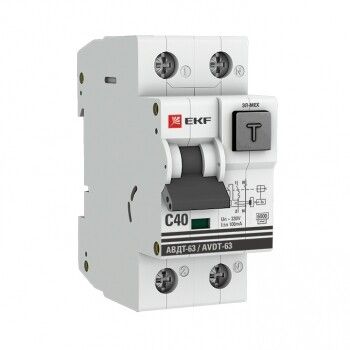

Дифференциальный автомат АВДТ-63 40А/100мА (характеристика C, эл-мех тип AС) 6кА PROxima | DA63-40-100em-AC EKF

Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima - это двухполюсное устройство, совмещающее защиту от токов утечки и перегрузок/коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов, обеспечивает безопасность при работе с бытовой и световой нагрузкой. Номинальный ток 40 А, чувствительность 100 мА, электромеханическая схема - надёжная работа даже при отсутствии напряжения питания.

Назначение и область применения

АВДТ-63 EKF PROxima предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Устройство применяется в однофазных сетях переменного тока 230 В, частотой 50 Гц. Часто используется в квартирах, домах, офисах, на производстве - особенно там, где есть повышенная опасность поражения током: ванные комнаты, кухни, мастерские, насосные станции, освещение на улице.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток утечки: 100 мА - порог срабатывания при утечке на землю; подходит для групповой защиты нескольких потребителей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения)
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при аварийном токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с высокими пусковыми токами (электродвигатели, лампы накаливания)
• Количество полюсов: 2 - защищает фазу и ноль одновременно, ноль коммутируется
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозы)
• Степень защиты IP20 - защита от прикосновений пальцами и твёрдыми предметами >12 мм, но не от воды
• Рабочая температура: от -25C до +50C - допустимо использование в неотапливаемых помещениях, шкафах на улице
• Сечение провода: 0–25 мм2 - можно подключать как медные, так и алюминиевые провода
• Количество модулей DIN: 2 - занимает два стандартных модуля в щите
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: III - предназначено для установки в распределительных щитах, а не прямо у приборов
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

АВДТ-63 EKF PROxima монтируется на стандартную DIN-рейку 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Устройство имеет зажимы для проводов сечением до 25 мм2 - подходят как медные, так и алюминиевые жилы. Обязательно соблюдайте полярность: входные контакты помечены, выходные - для нагрузки. Коммутация нулевого проводника возможна - это важно для правильной работы дифзащиты. Не рекомендуется использовать с трёхфазными системами или при постоянном токе. Совместим со всеми щитами, поддерживающими модуль 2P.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяет электромеханическую схему - не зависит от внешнего питания, поэтому работает даже при отключённом напряжении в сети. Это повышает надёжность в сравнении с электронными аналогами. Степень загрязнения 3 позволяет применять в условиях с пылью, влагой и мелкими частицами (производственные помещения, гаражи). Категория перенапряжения III указывает на соответствие нормам для распределительных устройств.

Преимущества

• Электромеханическая конструкция - отказоустойчивость при сбоях в питании
• Коммутация нуля - исключает риск сохранения потенциала на нейтрали после отключения
• Широкий диапазон сечений проводов - удобно для старой и новой проводки
• Высокая импульсная прочность (6 кВ) - устойчивость к броскам напряжения
• Долгий срок гарантии (7 лет) - подтверждает качество сборки и материалов
• Компактность (2 модуля) - экономия места в щите

Ограничения применения

• Не подходит для защиты цепей с постоянным током (DC) или пульсирующим током утечки (например, от ИБП, LED-драйверов, компьютеров) - для них нужен тип A
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных местах без дополнительной герметизации (например, в открытых щитах на улице)
• Не следует использовать в качестве единственной защиты на одном контуре при очень высоких токах утечки (более 100 мА суммарно); лучше применять с координированием по классу
• Требуется точное соблюдение схемы подключения: неверное подсоединение нуля нарушает работу дифзащиты

Примеры использования

• Защита группы розеток в ванной комнате (стиральная машина, бойлер)
• Щитовая защита кухонной группы (плиты, микроволновки, холодильник)
• Линия освещения на улице (при условии установки в закрытом щите)
• Оборудование с электродвигателями: насосы, вентиляторы, конвейеры
• Производственные линии с небольшой мощностью (до 9 кВт при 230 В)

Практические советы

• Проверьте перед монтажом, что все провода имеют сечение ≤25 мм2 - более толстые не войдут в зажимы
• При использовании алюминиевых проводов обязательно используйте переходные контактные площадки или смазку против окисления
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Повторяйте тест ежемесячно
• Не устанавливайте АВДТ-63 EKF PROxima сразу после автомата - между ними должна быть хотя бы одна перемычка, чтобы не нарушать координацию
• Если в помещении много современных приборов (LED, USB-зарядки, ИБП), рассмотрите замену на тип A - этот вариант (AC) может не сработать при пульсирующем токе утечки
• При проектировании щита учтите, что АВДТ-63 занимает 2 модуля - планируйте место заранее
