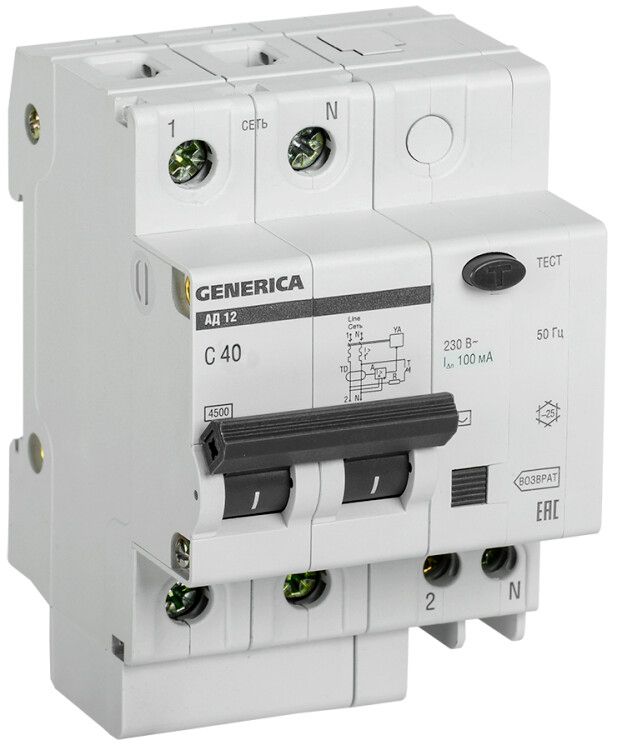

Выключатель автоматический дифференциального тока АД12 2п 40А C 100мА тип AC (4 мод) | MAD15-2-040-C-100 GENERICA IEK

Автоматический дифференциальный выключатель АД12 от GENERICA (артикул mad15-2-040-c-100) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве на 2 полюса. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

АД12 предназначен для защиты человека от поражения электрическим током при случайном контакте с токоведущими частями - например, при повреждении изоляции в бытовой технике или освещении. Также он защищает проводку от перегрузок и коротких замыканий. Устройство применяется в групповых цепях питания розеток, кухонного оборудования, ванных комнат, бойлеров и других мест с повышенной опасностью поражения током.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8,8 кВт при 230 В
• Дифференциальный ток утечки: 100 мА - чувствителен к малым утечкам, достаточным для предотвращения травм
• Тип срабатывания: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В - совместим с однофазными сетями 220–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Отключающая способность: 4,5 кА - выдерживает ток КЗ до этого значения
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при аварии
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Ширина: 3,9 модуля (≈70 мм) - занимает место на DIN-рейке
• Глубина монтажа: 75 мм - требует свободного пространства внутри щита
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении
• Частота: 50 Гц - для сетей России и стран СНГ

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 3,9 модулей свободного места. Нулевой проводник подключается к клемме N, фаза - к L. Обязательно соблюдать полярность: входные клеммы помечены, выходные - для нагрузки. Устройство совместимо со всеми щитами, поддерживающими модульную компоновку. Не рекомендуется устанавливать рядом с источниками тепла или в условиях высокой влажности - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет технологию дифференциальной защиты, которая отключает питание при утечке более 100 мА менее чем за 0,3 секунды. Это соответствует нормам безопасности для защиты жизни человека. Устройство прошло сертификацию на соответствие требованиям ЕАЭС.

Преимущества

• Объединяет три функции - защита от утечек, перегрузок и КЗ - снижает количество аппаратов в щите
• Коммутируемый ноль повышает безопасность при обслуживании - полностью отключает цепь
• Характеристика C позволяет использовать в цепях с электродвигателями и люминесцентными лампами
• Класс 3 токоограничения уменьшает риск возгорания при КЗ
• Удобная форма корпуса и надёжные зажимы упрощают монтаж и исключают плохой контакт

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током (AC)
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, в герметичных боксах)
• Не используется для защиты от импульсных утечек (например, от светодиодных драйверов с фильтрами) - нужен тип A
• Не рассчитан на токи выше 40 А - нельзя применять как главный вводный автомат
• Не подходит для систем IT (изолированной нейтрали)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое микроволновки или кофеварки
• Подключение бойлера или водонагревателя - обязательная мера по ПУЭ
• Цепь освещения с люминесцентными лампами - характеристика C устойчива к пусковым токам
• Щитовая группа для стиральных машин, посудомоек, душевых кабин
• Промышленные станки с однофазным двигателем мощностью до 8 кВт

Практические советы

• Проверьте глубину щита - 75 мм требуются для полного вхождения механизма, иначе крышка не закроется
• При замене старого автомата убедитесь, что новый имеет ту же ширину (3,9 модуля) и аналогичную характеристику C
• Не используйте АД12 вместо УЗО + автомат - здесь уже всё встроено, но проверяйте целостность тестовой кнопки ежемесячно
• Если в сети есть частотные преобразователи или LED-драйверы - выбирайте тип A, а не AC
• При сборке щита оставляйте запас по модулям - будущие расширения (розетки, освещение) потребуют места
