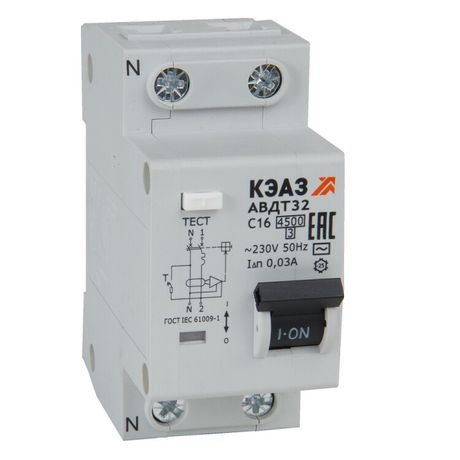

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 40А 100мА А АВДТ32-23C40-AC-УХЛ4 - 318367 КЭАЗ

Автоматический выключатель дифференциального тока АВДТ 2P C 40А 100мА тип AC 4.5кА АВДТ32-23C40-AC-УХЛ4 от КЭАЗ предназначен для защиты человека от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения отключения при перегрузках и коротких замыканиях. Устройство сочетает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его компактным решением для бытовых и промышленных сетей.

Назначение и область применения

АВДТ 2P C 40А 100мА тип AC 4.5кА АВДТ32-23C40-AC-УХЛ4 используется в однофазных сетях переменного тока с глухозаземлённой нейтралью. Он защищает людей от удара током при повреждении изоляции оборудования, а также предотвращает возгорания, вызванные утечками тока на землю. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных участков, где есть риск контакта с металлическими корпусами приборов - например, в ванных комнатах, кухнях, на станциях обслуживания оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; при превышении этого значения автомат отключится;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный); не сработает на импульсные или постоянные утечки;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током, например, двигатели, насосы, светильники с ЭПРА;
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В;
• Частота: 50 Гц - совместим с сетью России и стран СНГ;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование;
• Характеристика отключения: Без задержки - срабатывает сразу при обнаружении утечки, без временной выдержки;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Модульная ширина: 2 М - занимает два модуля в DIN-рейке (стандарт 17,5 мм каждый);
• С коммутируемым нейтральным проводником - ноль тоже отключается при срабатывании, повышает безопасность.

Совместимость и монтаж

АВДТ32-23C40-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для правильного подключения требуется соблюдение полярности: входные клеммы помечены L и N, выходные - соответственно. Нулевой проводник обязательно подключается через этот аппарат - он коммутируемый. Не допускается параллельное соединение с другими УЗО или автоматами без согласования с проектом. Присоединение проводов - до 25 мм2. Перед первым включением необходимо проверить работоспособность кнопкой «Т».

Безопасность и стандарты

АВДТ 2P C 40А 100мА тип AC 4.5кА АВДТ32-23C40-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Сертифицирован для использования в условиях категории УХЛ4 - работает при температуре от −40C до +40C и относительной влажности до 90%. Обеспечивает уровень безопасности, необходимый для защиты жизни и имущества в соответствии с ПУЭ.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Коммутируемый ноль повышает надёжность отключения при аварии;
• Класс токоограничения 3 снижает тепловые и механические воздействия при КЗ;
• Индикатор состояния позволяет визуально определить причину отключения - перегрузка/короткое замыкание или утечка тока;
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений.

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не среагирует на импульсы или выпрямленный ток;
• IP20 не защищает от брызг и пыли - нельзя устанавливать во влажных местах без дополнительной защиты (например, в герметичном боксе);
• Не рекомендован для питания объектов с высокой естественной утечкой тока (например, старые системы освещения с пробоями изоляции);
• Не подходит для систем TN-C - требует наличия отдельного PE-проводника и глухозаземлённой нейтрали.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щитовая на этаже многоквартирного дома для нескольких квартир;
• Подключение станков с металлическим корпусом в цеху;
• Электроснабжение котельной или насосной с возможностью отключения при утечке на корпус;
• Временные электропитания на стройплощадках с использованием генераторов.

Практические советы

• Выбирая АВДТ32-23C40-AC-УХЛ4, убедитесь, что суммарная мощность подключённых приборов не превышает 9,2 кВт (40 А × 230 В);
• Не используйте его как единственный защитный элемент - лучше применять в связке с групповым автоматом на 40 А, если нагрузка распределена;
• Проверяйте тестовой кнопкой «Т» хотя бы раз в месяц - особенно перед сезонным включением;
• При частых ложных срабатываниях проверьте изоляцию проводки и состояние подключённых приборов - возможно, одна из розеток имеет утечку;
• При замене устройства сохраняйте исходную схему подключения - ноль и фаза должны быть правильно ориентированы.
