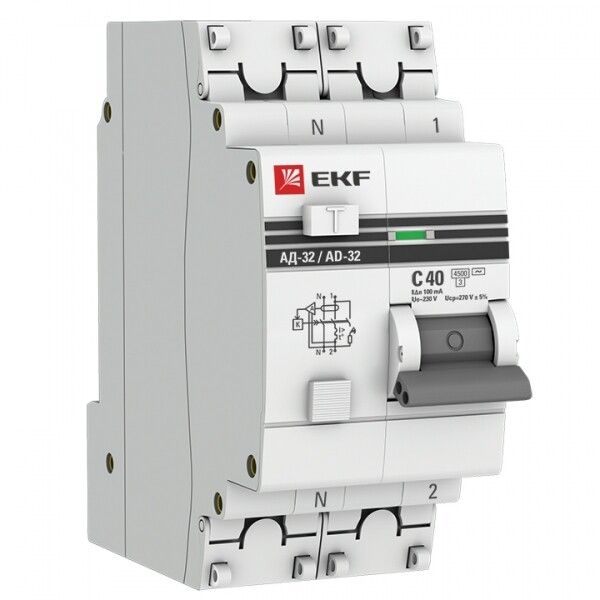

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 100мА тип AC 4.5кА АД-32 защита 270В электрон. PROxima EKF DA32-40-100-pro

Автоматический выключатель дифференциального тока АД-32 от EKF — это комбинированный аппарат, совмещающий защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da32-40-100-pro соответствует модели с номиналом 40 А и чувствительностью 100 мА.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или КЗ. Устройство применяется в однофазных сетях 230 В с частотой 50 Гц. Подходит для бытовых и промышленных систем: освещения, розеточных групп, оборудования на станциях, конвейерах, насосах и других нагрузках до 40 А.

Технические характеристики

• Тип тока утечки: AC — реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальный ток: 40 А — максимальный постоянный ток, который выдерживает без срабатывания
• Дифференциальный ток: 100 мА — порог срабатывания при утечке; обеспечивает защиту от косвенного прикосновения
• Количество полюсов: 2 (1P+N) — отключает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этого значения
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Номинальное напряжение: 230 В / изоляция: 500 В / импульсное напряжение: 6 кВ — рассчитан на стандартную сеть и скачки напряжения
• Сечение проводника: 0–25 мм² — позволяет подключить медные провода любого распространённого сечения
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, повышает безопасность
• Рабочая температура: –40…+50 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от воды и пыли
• Потери мощности: 4,5 Вт — минимальное энергопотребление при работе
• Модульная ширина: 2 модуля — занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 46 мм — требует достаточного места внутри щита
• Частота: 50 Гц — для сетей России и стран СНГ

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 46 мм. Присоединение проводов осуществляется через комбинированные зажимы из посеребренной меди — они обеспечивают надёжный контакт даже при многократном демонтаже. Нулевой проводник подключается к специальному выводу, что исключает риск неправильного подключения. Устройство совместимо со всеми щитами, поддерживающими 2-модульные автоматы.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Это гарантирует соответствие международным требованиям к дифференциальным автоматам. Категория перенапряжения III и степень загрязнения 3 позволяют использовать устройство в условиях с высокой вероятностью попадания пыли, влаги и загрязнений — например, в цехах или на открытых площадках внутри помещений. Электронная плата имеет усиленную защиту от импульсных помех, что особенно важно в местах с частыми колебаниями напряжения.

Преимущества

• Двухпозиционный зажим на DIN-рейке — упрощает фиксацию и исключает случайное выпадение
• Прозрачная вставка над индикатором — позволяет визуально определить состояние контакта без вскрытия корпуса
• Пломбируемые панели — предотвращают несанкционированное вмешательство, удобно для аренды, общественных и промышленных объектов
• Скруглённые зажимы с насечками — минимизируют повреждение изоляции проводов и увеличивают срок службы соединения
• Электронный тип срабатывания — более точный и устойчивый к внешним воздействиям, чем электромеханический аналог

Ограничения применения

АД-32 не подходит для сетей с постоянным током утечки (DC) — например, где используются преобразователи частоты, солнечные инверторы или светодиодные драйверы с фильтрами. Также не рекомендуется применять в условиях постоянного воздействия воды, пыли или химически активных сред — IP20 не обеспечивает защиту от брызг и загрязнений. Не следует устанавливать в щитах с недостаточной глубиной (менее 46 мм). Устройство не предназначено для частого ручного включения/выключения — это не рубильник.

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита всего этажа в квартире или частном доме
• Подключение станков с асинхронными двигателями в цеху
• Обеспечение безопасности электрооборудования в гаражах, складах, теплицах
• Замена старого УЗО + автомата на один компактный элемент

Практические советы

• Перед монтажом проверьте, чтобы ноль был правильно подключен к клемме N — неверное подключение приведёт к отказу работы
• Не используйте провода сечением менее 0,5 мм² — зажимы не обеспечат надёжный контакт
• Проверяйте работу кнопки «Тест» ежемесячно — она имитирует утечку и подтверждает исправность
• При установке в щите с несколькими АД-32 соблюдайте координацию — если есть несколько уровней защиты, выбирайте селективные (S-тип) выше по цепи
• Для длительной эксплуатации в условиях высоких температур (более 40 °C) убедитесь, что рядом нет нагревающихся элементов
• АД-32 от EKF PROxima — это надёжный вариант для замены устаревших моделей, но не стоит смешивать его с продукцией других брендов в одном щите без учёта времятоковых характеристик
