Выключатель дифференциального тока YON max MDL100 1п+N 30mA 63A типАС | MDL100-2P2-63-AC DKC ДКС

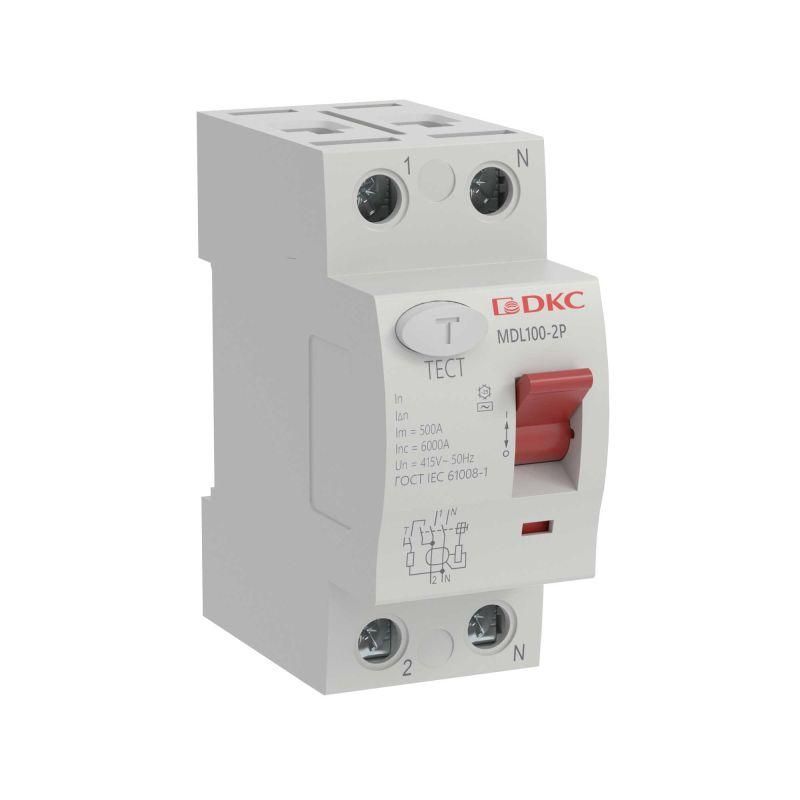

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 30мА тип АС MDL100 - устройство для автоматического отключения электросети при утечке тока, защищающее людей от удара током и предотвращающее возгорания. Производится в серии YON MAX бренда DKC, артикул MDL100.

Назначение и область применения

УЗО MDL100 предназначено для защиты человека от поражения электрическим током при контакте с повреждённой проводкой или бытовой техникой. Также предотвращает возгорание из-за утечек тока через изоляцию. Подходит для установки в распределительных щитах жилых, коммерческих и общественных зданий: квартир, коттеджей, офисов, магазинов, школ и больниц. Работает в однофазных сетях 230 В с частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 63 А - позволяет подключать мощную нагрузку, например, электрокотлы, духовые шкафы, насосы
• Дифференциальный ток: 30 мА - чувствительность, достаточная для защиты жизни человека
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе
• Тип тока утечки: AC - реагирует на переменный ток утечки, характерный для бытовой техники
• Отключающая способность при КЗ: 10 кА - выдерживает высокий ток короткого замыкания без выхода из строя
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов
• Устойчивость к импульсному току: 10 кА - совпадает с отключающей способностью, обеспечивает надёжность при аварии
• Ширина модуля: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц - рассчитано на стандартную сеть в России и странах СНГ
• Способ монтажа: на DIN-рейку - стандартный метод для современных распределительных щитов

Совместимость и монтаж

УЗО MDL100 совместимо с любыми DIN-рейками шириной 35 мм, используемыми в щитах производства DKC, IEK, Schneider Electric, ABB и других. Устанавливается после автомата защиты (ВА) того же номинала (63 А). Обязательно подключение: фаза - на вход L, ноль - на вход N. Выходные клеммы подключаются к нагрузке. Нельзя использовать без устройства автоматической защиты (Автоматический выключатель) перед ним - УЗО не защищает от перегрузок и КЗ. Для правильной работы требуется исправная система заземления.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61008-1 для устройств защитного отключения типа AC. Сертифицирован для использования в бытовых и аналогичных условиях. Отличается повышенной механической прочностью корпуса и качественной изоляцией внутренних компонентов. Гарантия производителя - 5 лет.

Преимущества

• Двухполюсная конструкция (1P+N) гарантирует полное отключение цепи - безопаснее, чем 1P УЗО
• Высокая отключающая способность (10 кА) снижает риск повреждения при аварии
• Устойчивость к импульсным перенапряжениям (4 кВ) увеличивает срок службы в районах с нестабильной сетью
• Серия YON MAX оптимизирована для массового жилищного строительства - проверена в тысячах проектов
• Фиксация на DIN-рейке с четким щелчком - удобна для быстрого монтажа и демонтажа

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - только в сухих щитах
• Не рекомендовано применение в системах TN-C - требует наличия отдельного PE-проводника (TN-S, TT)
• Рабочая температура ниже -25C недопустима - не подходит для холодных складов или неотапливаемых помещений зимой

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, кофеварки, плиты
• Щит этажный в многоквартирном доме - для отдельной защиты одной квартиры
• Электрощит коттеджа - защита всей сети от утечек через старую изоляцию
• Объекты социальной инфраструктуры: детские сады, поликлиники - там, где важна безопасность людей

Практические советы

• Перед установкой проверьте соответствие номинального тока УЗО (63 А) и автомата перед ним - они должны быть одинаковыми
• После монтажа всегда нажимайте кнопку «Тест» - УЗО должно отключиться. Если нет - проверьте подключение
• Не подключайте ноль от другого УЗО - каждый УЗО имеет свою пару фаза/ноль
• При использовании нескольких УЗО в одном щите соблюдайте селективность - верхний уровень должен иметь задержку (например, 100 мА), нижний - 30 мА
• Для долгой службы избегайте перегрева: не устанавливайте рядом с нагревательными элементами и следите за плотностью сборки в щите
