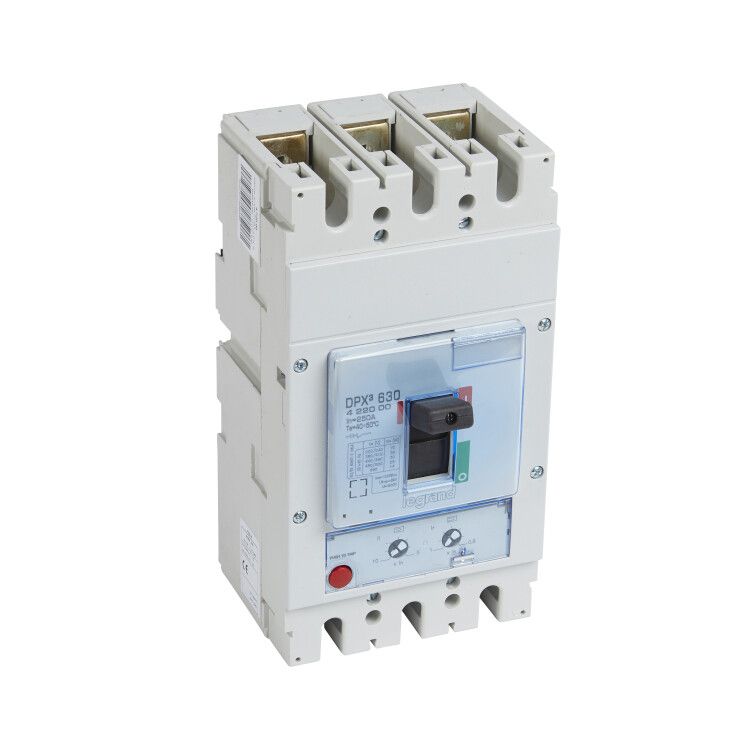

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 3П 250 А | 422000 Legrand

Автоматический выключатель DPX3 630 250А 36кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей от перегрузок и коротких замыканий. Модель DPX3 обеспечивает надёжную работу в условиях переменного и постоянного тока до 690 В, совмещает термомагнитный расцепитель с возможностью управления через тумблер и имеет встроенные функции диагностики.

Назначение и область применения

Автоматический выключатель DPX3 630 250А 36кА используется для защиты силовых цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, системах автоматизации. Подходит для коммутации нагрузок до 250 А в сетях с напряжением от 220 до 690 В переменного или постоянного тока. Устройство применяется там, где требуется высокая отключающая способность (до 36 кА) и точная настройка порогов срабатывания.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток: 250 А
• Число полюсов: 3
• Номинальное напряжение: 220–690 В AC/DC
• Отключающая способность: 36 кА
• Тип расцепителя: Тепловой + электромагнитный (термомагнитный)
• Настройка защиты от перегрузки: 200–250 А
• Уставка магнитного расцепления: 1250–2500 А (без задержки)
• Напряжение срабатывания минимального расцепителя: Да (защита при просадке напряжения)
• Максимальное сечение кабеля: 100 мм2
• Род тока: Переменный и постоянный (AC/DC)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, не защищён от воды)
• Количество вспомогательных контактов: 2 (для сигнализации состояния)
• Указатель расцепления: Есть (визуальное определение причины отключения)
• Индикатор отключения: Возможна установка
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенная влажность)
• Нормативный документ: МЭК 60947-2
• Способ монтажа: На монтажную плату
• Подключение: Винтовое
• Привод: Ручной (тумблер)
• Комплектация: С блоком защиты (встроенная система)
• Моторный привод: Опционально (можно заказать отдельно)

Совместимость и монтаж

Автоматический выключатель DPX3 630 250А 36кА монтируется на DIN-рейку или специальную монтажную плату. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 100 мм2. Обязательно соблюдать момент затяжки - избыточное усилие повредит контактные поверхности. Клеммы предназначены для медных проводников; алюминий требует переходных соединений. Устройство совместимо с другими компонентами серии DPX3: можно добавить моторный привод, индикатор отключения или дополнительные вспомогательные контакты. Настраивать токовые пороги следует после проверки реальной нагрузки цепи.

Безопасность и стандарты

Автоматический выключатель DPX3 соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности при работе в промышленных условиях. Наличие расцепителя минимального напряжения предотвращает самозапуск оборудования при восстановлении питания. Индикация расцепления позволяет отличить отключение по перегрузке от короткого замыкания. IP30 не обеспечивает защиту от влаги - не применять во влажных помещениях без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных систем
• Широкий диапазон настройки тока перегрузки (200–250 А) - гибкая адаптация под конкретную нагрузку
• Защита от просадки напряжения - снижает риск аварий при колебаниях сети
• Визуальный указатель расцепления - ускоряет поиск причины отказа
• Поддержка AC/DC - универсальность для различных типов цепей
• Возможность модернизации - допускает установку моторного привода и индикаторов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 исключает использование в открытой среде
• Запрещено использовать в местах с воздействием брызг, пара, осадков или химически активных веществ
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию
• Требуется точная настройка токовых порогов - некорректная установка может вызвать ложные срабатывания или недостаточную защиту
• Не работает без внешнего источника питания - расцепитель минимального напряжения требует наличия напряжения в цепи для контроля

Примеры использования

• Щитовая автоматики на заводе: защита двигателя насоса 180 кВт
• Конвейерная линия: отключение при перегрузке транспортера
• Система зарядки постоянного тока: защита от КЗ в DC-сети
• Распределительный шкаф с несколькими выходными группами: главный входной автомат

Практические советы

• При выборе места установки убедитесь, что вокруг автомата есть свободное пространство - минимум 50 мм с каждой стороны для теплоотвода
• Проверьте сечение кабеля перед подключением - превышение 100 мм2 невозможно, меньшее сечение требует переходных наконечников
• Для сложных систем используйте вспомогательные контакты - они позволяют подключить сигнал тревоги к SCADA-системе
• Если нужна дистанционная коммутация - заказывайте моторный привод от Legrand, он совместим с этим модельным рядом
• После монтажа проведите тестирование: имитируйте перегрузку (через регулируемый источник) и проверьте срабатывание по току 200–250 А
• Не забудьте про индикатор отключения - он экономит время при обслуживании, особенно в многоканальных щитах
