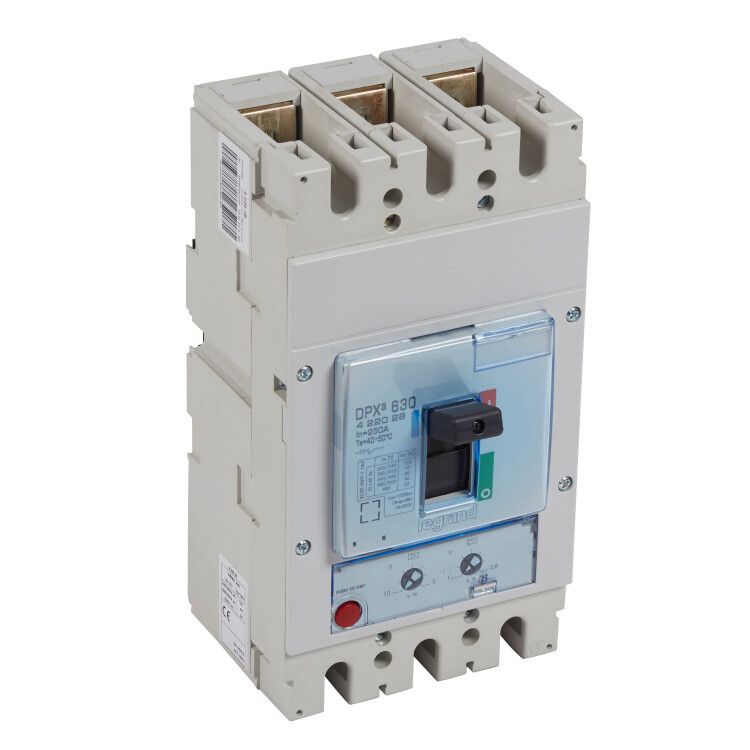

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 3П 250 А | 422028 Legrand

Автоматический выключатель DPX3 630 - трёхполюсный прибор с номинальным током 250 А и отключающей способностью 70 кА, предназначенный для защиты промышленных цепей переменного и постоянного тока. Бренд Legrand обеспечивает надёжность и соответствие международным стандартам, а артикул 422028 позволяет точно идентифицировать модель при закупках и обслуживании.

Назначение и область применения

Автоматический выключатель DPX3 630 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для питания силового оборудования: станков, конвейеров, насосов, компрессоров, распределительных щитов высокой мощности. Применяется там, где требуется высокая коммутационная способность и точная настройка защитных параметров.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 70 кА - способен безопасно отключить цепь при сверхтоке до 70 тысяч ампер.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузки и электромагнитной от быстрого КЗ.
• Номинальное напряжение: 220–690 В ~ / = - работает как в сетях переменного, так и постоянного тока.
• Диапазон регулировки защиты от перегрузки: 200–250 А - можно настроить порог срабатывания под нагрузку конкретного оборудования.
• Диапазон регулировки тока КЗ: 1250–2500 А - позволяет адаптировать чувствительность к короткому замыканию под условия сети.
• Максимальное сечение кабеля: 100 мм2 - поддерживает крупные медные проводники.
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не от воды и пыли.
• Подключение: винтовое - надёжное соединение с помощью болтовых зажимов.
• Количество вспомогательных контактов: 2 - для сигнализации состояния (включено/выключено) и удалённого управления.
• Индикация: есть указатель расцепления - наглядно показывает причину отключения (перегрузка или КЗ).
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели для низковольтных систем.

Совместимость и монтаж

Автоматический выключатель DPX3 630 имеет стационарную конструкцию и предназначен для монтажа на специальную монтажную плату. Для установки требуются крепёжные отверстия и жесткая фиксация в шкафу. Не подлежит модульной установке на DIN-рейку. Подключение осуществляется через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Возможна установка моторного привода (опционально) для дистанционного управления. Комплексное устройство с блоком защиты уже встроен - внешние модули не требуются.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе в условиях высоких токов. Наличие указателя расцепления и индикатора отключения повышает безопасность при обслуживании - оператор сразу видит причину отключения. Расцепитель минимального напряжения предотвращает самопроизвольное включение при восстановлении питания после аварии, снижая риск повреждения оборудования.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для сетей с большими потенциальными токами КЗ.
• Настройка обоих типов защиты - гибкость под любую нагрузку.
• Поддержка AC/DC - универсальное применение в различных системах.
• Встроенные вспомогательные контакты - экономят место и время при сборке схем управления.
• Чёткая индикация причины отключения - ускоряет диагностику и ремонт.
• Надёжная конструкция в литом корпусе - долгий срок службы даже в агрессивной среде.

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 исключает использование во влажных, пыльных или наружных условиях без дополнительной оболочки.
• Требует монтажной платы - нельзя установить на стандартную DIN-рейку.
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления.
• Работает только с переменным или постоянным током - не подходит для импульсных или высокочастотных цепей.

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В.
• Коммутирующее устройство для группы асинхронных двигателей на конвейере.
• Основной выключатель в системе питания насосной станции с высоким пусковым током.
• Цепь постоянного тока в системе зарядки аккумуляторов или преобразователе частоты.

Практические советы

• При выборе убедитесь, что посадочные размеры совпадают с вашей монтажной платой - DPX3 630 имеет специфическую форму крепления.
• При настройке тока перегрузки (200–250 А) ориентируйтесь на рабочий ток защищаемого оборудования, а не на максимум.
• Для систем с частыми отключениями используйте вспомогательные контакты для передачи сигнала в систему SCADA или HMI.
• Проверьте момент затяжки винтов - недостаточно плотное соединение вызывает перегрев, избыточный - повреждает контакт.
• Если нужна дистанционная коммутация - заказывайте вариант с моторным приводом; он совместим с этим артикулом.
• Не забудьте про наличие индикатора отключения - он особенно важен при обслуживании в темноте или многоканальных щитах.
