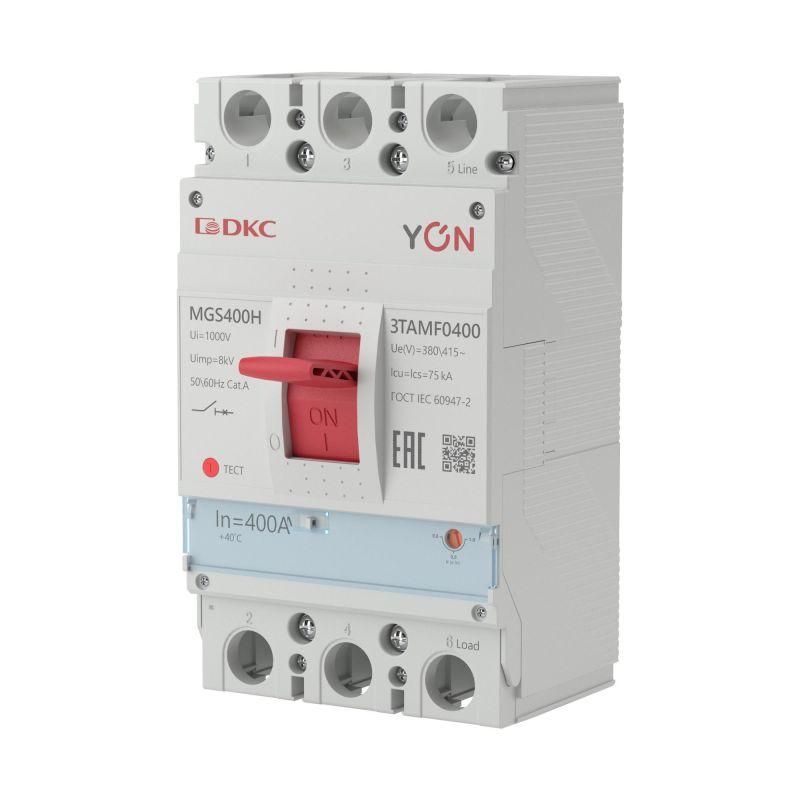

Выключатель автоматический YON MGS400 3P 320-400A 75kA - MGS400H-3TAMF0400 ДКС

Автоматический выключатель MGS400 DKC - это трёхполюсное устройство с номинальным током 400 А и отключающей способностью 75 кА, предназначенное для защиты и коммутации мощных электрических цепей в системах низкого напряжения до 415 В. Выключатель MGS400 DKC устанавливается в распределительных щитах промышленных и коммерческих объектов, обеспечивая надёжную работу при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель MGS400 DKC служит для:

• Защиты электрических цепей от перегрузок и коротких замыканий;
• Руководимого включения и отключения нагрузки в штатном режиме;
• Обеспечения безопасности электроустановок при аварийных ситуациях.

Устройство применяется в сетях переменного тока до 415 В, особенно там, где требуется высокая отключающая способность - в крупных распределительных щитах, на входе в здания, у питание трансформаторов, больших двигателей, конвейеров и других мощных потребителей. Подходит для объектов социальной инфраструктуры, торгово-офисных центров и многоэтажных жилых комплексов.

Технические характеристики

• Номинальный ток (In): 400 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность (Icu/Ics): 75 кА - способность безопасно отключить самую большую возможную токовую дугу при коротком замыкании.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 415 В - работает в сетях с линейным напряжением до 415 В (например, 380/220 В).
• Диапазон настройки теплового расцепления: 320–400 А - позволяет гибко адаптировать порог срабатывания под конкретную нагрузку.
• Тип расцепителя: Электромагнитный + тепловой - двойная защита: быстрое отключение при КЗ и задержанное - при длительной перегрузке.
• Дополнительные расцепители: Независимый (удалённое отключение) и расцепитель минимального напряжения - обеспечивают управление издалека и защиту при проседании напряжения.
• Степень защиты IP20: Защита от прикосновения к токоведущим частям и от предметов более 12 мм; не предназначена для работы во влажной среде или на улице.
• Подключение силовой цепи: Болтовое - требует правильного затягивания клемм моментом, соответствующим нормам.
• Монтаж: Стационарный, встраиваемый - закрепляется в щите болтами, не является модульным.
• Привод: Ручной - операция включения/отключения выполняется рычагом вручную.

Совместимость и монтаж

Выключатель MGS400 DKC устанавливается в распределительные щиты с достаточными габаритами для встраиваемого аппарата. Для монтажа необходимо:

• Использовать подходящие по размеру и типу клеммы для болтового подключения (сечение кабеля до 95 мм2 рекомендовано производителем);
• Соблюдать усилие затяжки болтов - не переусердствовать, чтобы не повредить контактные поверхности;
• Не использовать в качестве модульного автомата - он не совместим с DIN-рейками;
• Учитывать свободное пространство вокруг аппарата для теплоотвода - не допускать плотной упаковки рядом с другими аппаратами.

Дополнительные расцепители подключаются через внешние цепи управления - требуют наличия источника питания и правильно спроектированной схемы.

Безопасность и стандарты

Автоматический выключатель MGS400 DKC соответствует международным требованиям к оборудованию класса ACB (Automatic Circuit Breaker) и прошёл испытания на отключающую способность 75 кА. Применяются принципы безопасности, предусмотренные ГОСТ Р 50030.2 и МЭК 60947-2. Устройство имеет сертификаты соответствия, подтверждающие его применение в промышленных и коммерческих энергоустановках.

Преимущества

• Регулируемый тепловой расцепитель - точная настройка под реальную нагрузку, снижает риск ложных срабатываний.
• Высокая отключающая способность 75 кА - обеспечивает безопасность даже в местах с большой мощностью КЗ, например, возле трансформаторных подстанций.
• Наличие двух видов дополнительных расцепителей - даёт возможность удалённого управления и защиты от потери напряжения.
• Литой корпус повышенной прочности - устойчив к механическим воздействиям и долговечен в условиях эксплуатации.
• Гарантия 5 лет - подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование в сырых, пыльных или открытых зонах.
• Не поддерживает модульный монтаж - нельзя установить на DIN-рейку, требует специального места в щите.
• Не имеет встроенной дистанционной сигнализации - для контроля состояния нужны внешние контакты или системы АСУ ТП.
• Требует профессионального монтажа - неправильно затянутые болты могут вызвать нагрев и выход из строя.

Примеры использования

• Главный ввод в распределительный щит многоквартирного дома - защита всей сети от КЗ и перегрузок.
• Питание группы мощных насосов на водоканале - надёжное отключение при скачках тока.
• Щит управления конвейерной линией на заводе - сочетание тепловой и электромагнитной защиты для оборудования с высокими пусковыми токами.
• Распределительный пункт офисного центра - обеспечение бесперебойной работы серверных и HVAC-систем.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя MGS400 DKC расчетному току нагрузки - не используйте его для токов ниже 320 А, так как чувствительность теплового расцепителя будет недостаточной.
• При использовании расцепителя минимального напряжения убедитесь, что источник управления надёжен - потеря питания не должна привести к отказу защиты.
• После монтажа выполните тестовое включение - проверьте плавность хода ручки и отсутствие перегрева клемм.
• Плановый осмотр каждые 1–2 года: проверьте состояние контактов, затяжку болтов, наличие следов окисления.
• При замене старого аппарата - сверьте габариты и глубину посадки, чтобы новый MGS400 DKC поместился в существующий щит без переделок.
