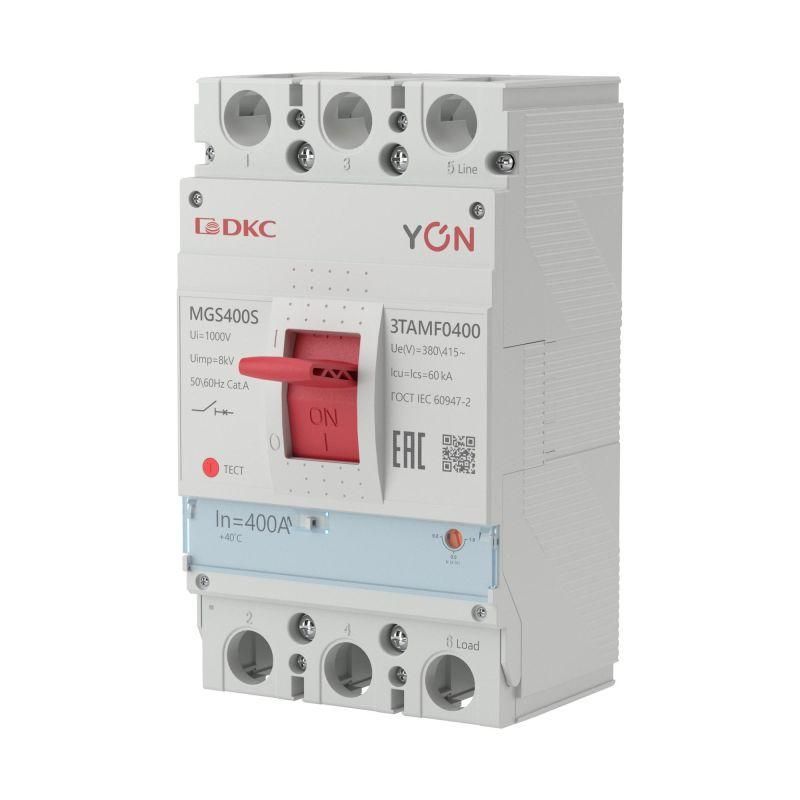

Выключатель автоматический YON MAX MGS400S 3P 400А 60кА YON (группа DKC) MGS400S-3TAMF0400

Автоматический выключатель 3P 320-400A 60kA MGS400 - это стационарный аппарат в литом корпусе от бренда YON (группа DKC), предназначенный для защиты и управления мощными электрическими цепями в системах низкого напряжения. Артикул mgs400s-3tamf0400 обеспечивает надёжную работу при номинальном токе 400 А и отключающей способности 60 кА.

Назначение и область применения

Автоматический выключатель 3P 320-400A 60kA MGS400 предназначен для коммутации нагрузок и защиты электрооборудования от перегрузок и коротких замыканий. Применяется в распределительных щитах средней и большой мощности, где требуется высокая отказоустойчивость. Подходит для установки в многоквартирных домах, офисных зданиях, торгово-развлекательных центрах, больницах и других объектах социальной инфраструктуры. Используется на входе в силовые шины, узлах питания крупной техники и в качестве главного автомата в секционированных системах.

Технические характеристики

• Номинальное напряжение: 380–415 В переменного тока - совместим с трёхфазными сетями 400 В, используемыми в промышленности и ЖКХ.
• Номинальный ток: 400 А - позволяет работать с большими нагрузками, типичными для основных вводов и распределительных контуров.
• Отключающая способность: 60 кА - способен безопасно прервать сверхтоки даже при серьёзных аварийных режимах, таких как КЗ на шинах подстанций.
• Число полюсов: 3 - защищает все три фазы одновременно, исключает частичное питание при аварии.
• Конструкция: стационарный - монтируется в постоянное положение, не предусматривает выдвижения; требует демонтажа для обслуживания.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; подходит только для внутреннего монтажа в закрытые щиты.
• Подключение: болтовое - провода крепятся гайками на клеммах, обеспечивают прочный контакт, подходят для медных жил сечением до 95 мм2.
• Тип исполнения: автоматический выключатель в литом корпусе - компактная, ударопрочная конструкция из термореактивного материала, устойчивая к механическим повреждениям и химическим воздействиям.

Совместимость и монтаж

Модель mgs400s-3tamf0400 совместима с другими устройствами серии MGS и может использоваться в сборках одного типа. Для монтажа необходима панель щита с достаточным свободным местом - габариты аппарата соответствуют стандартному формату для автоматов 400 А. Установка выполняется с помощью крепления на DIN-рейку или через специальные опорные элементы, указанные в документации производителя. Болтовое подключение требует точного затягивания клемм моментом, указанном в руководстве - переусердствовать нельзя, чтобы не повредить контакты. Обслуживание возможно только после полного отключения сети и проверки отсутствия напряжения.

Безопасность и стандарты

Автоматический выключатель 3P 320-400A 60kA MGS400 соответствует международным нормам IEC/EN 60947-2 для . Наличие сертификатов подтверждает соответствие требованиям безопасности, предъявляемым к оборудованию в России и странах ЕАЭС. Тепловой расцепитель имеет класс B/C/D (по каталогу производителя), что позволяет выбирать чувствительность к импульсным токам. Гарантия производителя составляет 5 лет - при соблюдении условий эксплуатации и правильной установке.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку, снижая риск ложных отключений.
• Высокая отключающая способность 60 кА - обеспечивает безопасность даже в условиях слабых сетевых сопротивлений, характерных для новых зданий.
• Литой корпус - повышенная механическая прочность, устойчивость к вибрациям и внешним воздействиям внутри щита.
• Удобство монтажа - унифицированные крепления и клеммы позволяют быстро интегрировать аппарат в существующую систему.
• Широкий ассортимент серии MGS - возможность подбора аналогов по току, числу полюсов и функциям без изменения дизайна щита.

Ограничения применения

• Не открытых площадок - степень защиты IP20 запрещает использование вне закрытых щитов, даже под навесом.
• Не поддерживает выдвижение - невозможен быстрый ремонт или замена без отключения всей системы.
• Требует профессионального монтажа - болтовое подключение и работа с токами 400 А допускаются только квалифицированными электромонтажниками.
• Не оснащён дистанционным управлением - для удаленного включения/выключения нужен внешний привод или контактор.
• Имеет ограниченный температурный диапазон - рекомендовано применение при +5C…+40C; при экстремальных значениях возможны сбои работы расцепителей.

Примеры использования

• Главный ввод в этажный распределительный щит многоэтажного дома.
• Защита ввода в торговом центре перед группой трансформаторов.
• Щит питания конвейерной линии на заводе с несколькими двигателями суммарной мощностью около 150 кВт.
• Распределительный пункт в больнице, обслуживающий оборудование жизнеобеспечения.

Практические советы

• Перед установкой проверьте сечение кабелей - для 400 А минимум 95 мм2 меди, лучше 120 мм2 для длительной работы без нагрева.
• Обязательно используйте изоляционные колпачки на болтах - это предотвращает случайные замыкания при обслуживании соседних аппаратов.
• При проектировании учтите, что этот автомат не является дифференциальным - для защиты от утечек потребуется дополнительно установить УЗО.
• Настройка теплового расцепителя должна проводиться согласно расчетной нагрузке - не доверяйте “на глаз” или заводским настройкам без анализа графика потребления.
• Регулярно контролируйте состояние клемм - окисление или ослабление болтов вызывает перегрев, особенно при работе на грани номинала.
