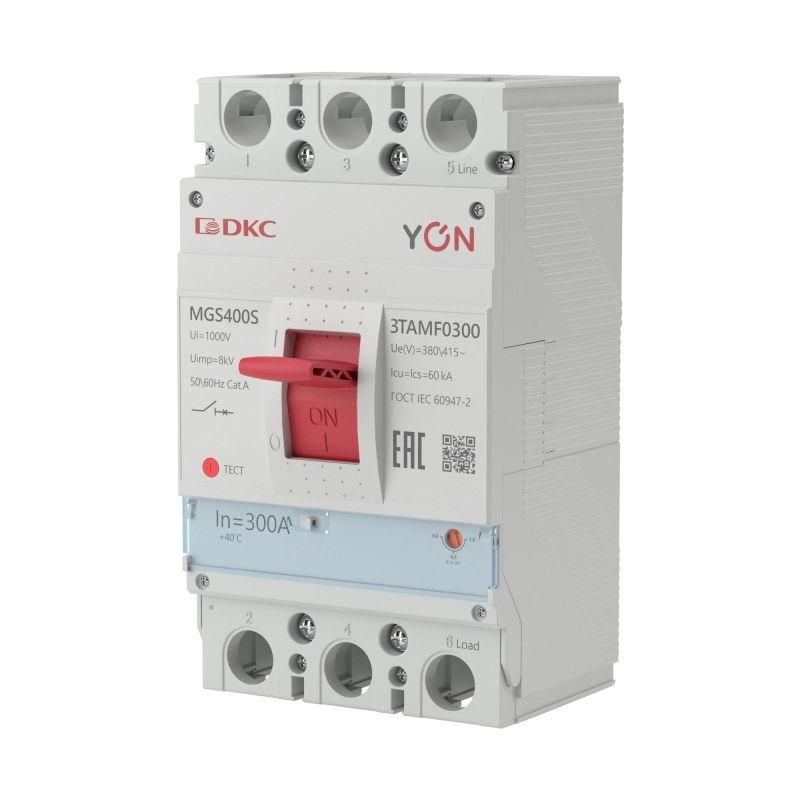

Выключатель автоматический YON MGS400 3P 240-300A 60kA - MGS400S-3TAMF0300 ДКС

Автоматический выключатель MGS400S-3TAMF0300 от бренда YON (группа DKC) предназначен для защиты и управления мощными электрическими цепями в системах низкого напряжения. Этот трёхполюсный аппарат с номинальным током до 300 А и отключающей способностью 60 кА обеспечивает надёжную работу в промышленных и коммерческих объектах, где важна устойчивость к высоким токам КЗ.

Назначение и область применения

Автоматический выключатель MGS400S-3TAMF0300 используется для:

• Регулярного включения и отключения нагрузки;
• Защиты электрооборудования от перегрузок и коротких замыканий;
• Обеспечения безопасности электросетей в зданиях с высокой плотностью потребления энергии.

Подходит для установки в распределительных щитах объектов: многоквартирных домов, торгово-офисных центров, больниц, школ, заводов и других объектов социальной и промышленной инфраструктуры.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Число полюсов: 3
• Номинальный ток (In): 240–300 А (регулируемый предел защиты от перегрузки)
• Номинальное напряжение: 380–415 В переменного тока
• Отключающая способность (Icu/Ics): 60 кА - максимальная способность безопасно отключить ток короткого замыкания
• Тип расцепителей: тепловой (для защиты от перегрузки) + электромагнитный (для защиты от КЗ)
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при проседании сети)
• Способ подключения: болтовое соединение - требует фиксации проводов гайками
• Привод: ручной - управление через рычаг на лицевой панели
• Степень защиты IP: IP20 - защищён от доступа пальцами и предметов >12 мм, но не от пыли и воды
• Конструкция: встраиваемое устройство фиксированной установки - не съёмное, монтируется в шкаф

Совместимость и монтаж

MGS400S-3TAMF0300 - стационарный выключатель, предназначенный для монтажа внутри распределительных щитов. Установка выполняется с помощью крепёжных элементов, предусмотренных конструкцией корпуса. Подключение силовых проводов осуществляется исключительно болтовым методом - требуется использование торцевого ключа подходящего размера. Для работы с дополнительными расцепителями необходимо подвести внешние управляющие цепи согласно схеме производителя. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием конденсата.

Безопасность и стандарты

Автоматический выключатель соответствует международным требованиям к оборудованию низкого напряжения. Применяет принципы, обеспечивающие безопасность при работе с токами до 60 кА. Конструкция выполнена из самозатухающего композита, что снижает риск распространения пламени. Гарантия производителя - 5 лет при соблюдении условий эксплуатации.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под конкретную нагрузку
• Высокая отключающая способность (60 кА) обеспечивает безопасность даже в условиях слабых сетей или старых кабельных линий
• Наличие двух типов дополнительных расцепителей даёт возможность удалённого отключения и защиты от аварийного падения напряжения
• Литой корпус повышает механическую прочность и герметичность внутренних контактов
• Широкий ассортимент серий MGS позволяет использовать одинаковые решения для различных уровней нагрузки

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частого оперативного включения/выключения - рассчитан на стационарное применение
• Требует наличия достаточного места в щите для теплоотвода - не устанавливается вплотную к другим аппаратам без воздушного зазора
• Не имеет встроенной дугогашущей камеры для монтажа вне щита - нельзя использовать как самостоятельный рубильник

Примеры использования

• Главный входной автомат в распределительном щите жилого дома с 10+ этажами
• Щит питания крупного конвейера на заводе с суммарной нагрузкой около 250 кВт
• Защита основного ввода в торговом центре с несколькими арендаторами
• Резервный автомат в системе бесперебойного питания (УПС) для критически важных объектов

Практические советы

• Выбирая MGS400S-3TAMF0300, проверьте соответствие номинала вашей нагрузке - ток 300 А не всегда нужен; можно взять меньший вариант из серии, чтобы сэкономить
• Перед монтажом убедитесь, что сечение кабеля соответствует току 300 А - обычно требуется медный кабель 95–120 мм2
• Используйте только качественные болты и шайбы при подключении - плохой контакт вызывает нагрев и выход из строя
• При использовании независимого расцепителя подключайте управляющее напряжение строго по схеме - неверное подключение может привести к ложному срабатыванию
• Проверяйте состояние контактов каждые 1–2 года - особенно в средах с повышенной запылённостью
