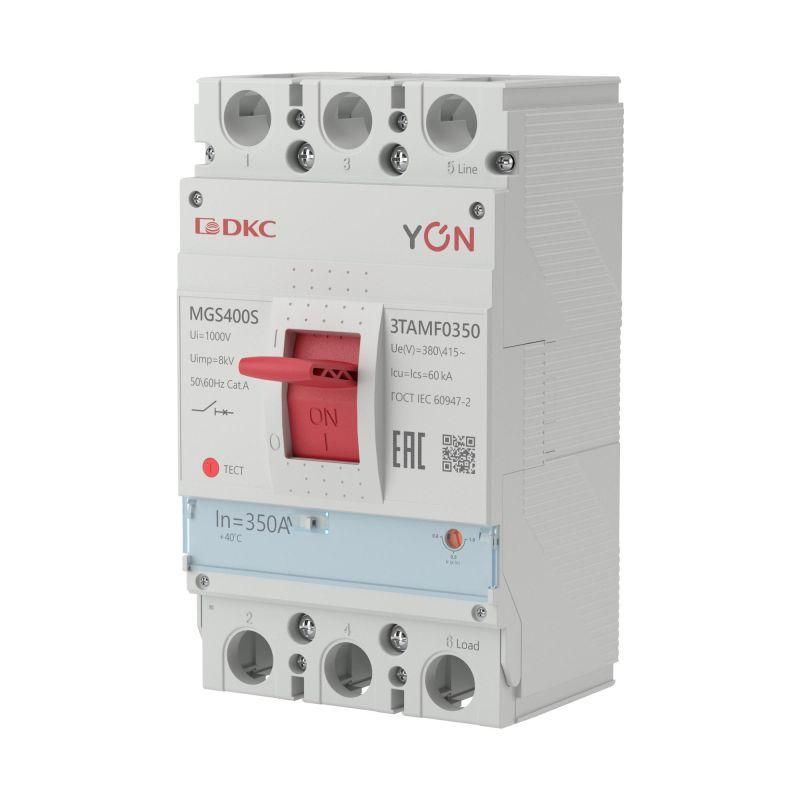

Выключатель автоматический YON MAX MGS400S 3P 280-350А 60кА DKC MGS400S-3TAMF0350

Автоматический выключатель MGS400S-3TAMF0350 - трёхполюсный аппарат с номинальным током 350 А и отключающей способностью 60 кА, предназначенный для защиты и управления мощными электрическими цепями в системах низкого напряжения до 415 В. Выключатель выполнен в литом корпусе серии YON MAX и подходит для стационарной установки в распределительных щитах крупных объектов.

Назначение и область применения

Автоматический выключатель MGS400S-3TAMF0350 обеспечивает защиту электрооборудования от перегрузок и коротких замыканий, а также позволяет вручную коммутировать нагрузку. Применяется в сетях переменного тока с напряжением до 415 В. Подходит для использования в распределительных устройствах зданий с высокой плотностью потребления энергии: многоквартирных домах, торгово-офисных центрах, больницах, школах и других объектах социальной и коммерческой инфраструктуры.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток (In): 350 А
• Номинальное напряжение: 415 В
• Номинальная отключающая способность (Ics): 60 кА (переменный ток)
• Тип расцепителя: электромагнитный + тепловой (с возможностью настройки тепловой защиты)
• Дополнительные расцепители: независимый (для удалённого отключения) и расцепитель минимального напряжения (защита при просадках сети)
• Конструкция: стационарная, несъёмная
• Привод: ручной
• Метод подключения: болтовое соединение
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)

Совместимость и монтаж

Выключатель MGS400S-3TAMF0350 устанавливается исключительно в стационарном исполнении - фиксируется на DIN-рейке или специальных кронштейнах внутри распределительного шкафа. Для подключения силовых проводов требуется болтовое соединение; рекомендуется использовать медные кабели с площадью сечения, соответствующей току 350 А. Установка допускается только в закрытых помещениях с контролируемой температурой и влажностью из-за степени защиты IP20. Монтаж требует соблюдения моментов затяжки болтов согласно руководству производителя.

Безопасность и стандарты

Автоматический выключатель MGS400S-3TAMF0350 соответствует международным нормам IEC/EN 60947-2 для выключателей в литом корпусе. Наличие двух типов расцепителей (теплового и электромагнитного) обеспечивает селективную защиту, снижающую риск ложных срабатываний. Расцепитель минимального напряжения предотвращает самопроизвольное включение оборудования после восстановления питания, что повышает безопасность обслуживания.

Преимущества

• Регулируемый тепловой расцепитель - возможность точной настройки порога срабатывания под конкретную нагрузку
• Высокая отключающая способность (60 кА) - обеспечивает надёжную работу даже при серьёзных КЗ в крупных сетях
• Поддержка внешних расцепителей - гибкость для интеграции в системы автоматизации и дистанционного управления
• Литой корпус повышенной прочности - устойчив к механическим воздействиям и длительной эксплуатации
• Гарантия производителя 5 лет - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для установки на открытых площадках или в условиях повышенной запылённости - степень защиты IP20 не защищает от пыли и брызг
• Требует наличия свободного пространства вокруг аппарата для теплоотвода - не следует монтировать вплотную к другим устройствам без вентиляции
• Не имеет встроенного механизма для быстрого отключения под нагрузкой - операции выполняются только вручную
• Не совместим с модульными щитами малой глубины - из-за габаритов стационарного корпуса нужен шкаф с достаточным внутренним объёмом

Примеры использования

• Главный входной автомат в распределительном щите жилого комплекса с десятками квартир
• Защита главного питателя на промышленном участке с несколькими станками
• Управление и защита группы освещения и розеток в торговом центре
• Интеграция в систему бесперебойного питания с использованием независимого расцепителя для аварийного отключения

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 350 А - недостаточное сечение вызывает перегрев
• При использовании расцепителя минимального напряжения убедитесь, что источник контрольного напряжения надёжен - потеря сигнала заблокирует включение
• Настройте тепловой расцепитель с учётом реального тока нагрузки, а не максимального - это продлит срок службы контактов
• Обязательно используйте изолирующие прокладки и правильные моменты затяжки при болтовом подключении - плохой контакт - основная причина отказов
• MGS400S-3TAMF0350 - часть серии YON MAX MGS, поэтому все компоненты этой серии взаимозаменяемы по принципам монтажа и сервиса - это упрощает ремонт и пополнение запасов
