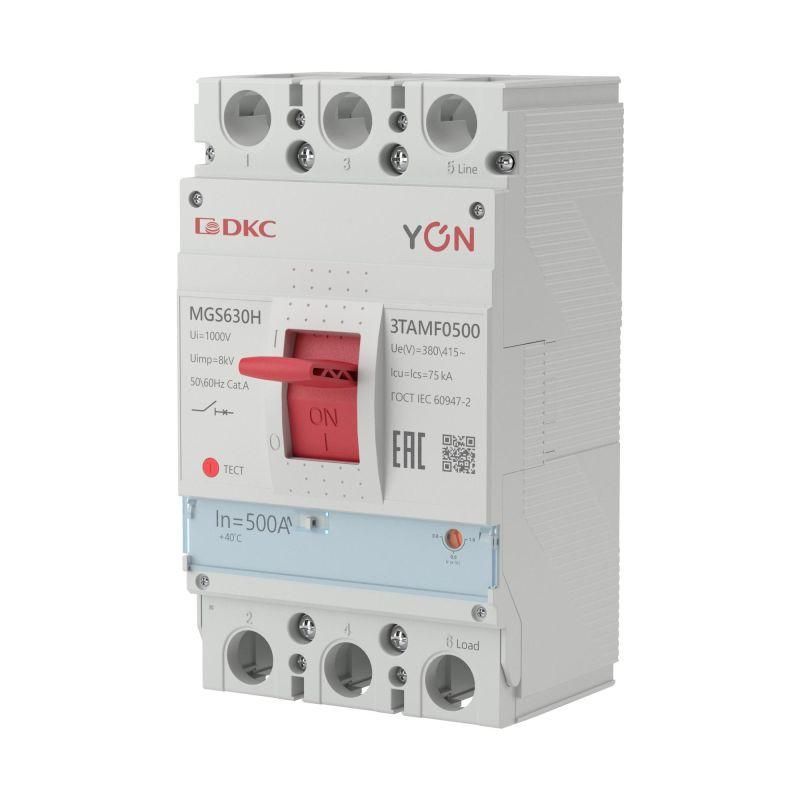

Выключатель автоматический YON MGS630 3P 400-500А 75кА DKC (ДКС) MGS630H-3TAMF0500

Автоматический выключатель 3P 400–500 A 75 кА серии MGS630 - это стационарный аппарат в литом корпусе от бренда YON (группа DKC), предназначенный для защиты и управления мощными электрическими цепями в системах низкого напряжения. Артикул mgs630h-3tamf0500 обеспечивает надёжную работу в условиях высоких токов короткого замыкания и позволяет точно настраивать защиту от перегрузок.

Назначение и область применения

Автоматический выключатель 3P 400–500 A 75 кА серии MGS630 предназначен для коммутации и защиты электрических цепей в сетях переменного тока до 415 В. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах крупных объектов: многоквартирных домах, торгово-офисных центрах, больницах, школах и других зданиях с высокой плотностью потребления энергии.

Технические характеристики

• Номинальное напряжение: 380–415 В - совместим с трёхфазными сетями 400 В, используемыми в промышленности и коммерческой недвижимости.
• Количество полюсов: 3 - защита всех фаз одновременно, исключает риск работы при однофазном режиме.
• Номинальный ток: 500 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания.
• Отключающая способность: 75 кА - способен безопасно прервать ток короткого замыкания до 75 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 400–500 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Конструкция: стационарный - устанавливается в шкафах и не предполагает быстрого извлечения; требует демонтажа для обслуживания.
• Тип подключения: болтовое - провода крепятся гайками, обеспечивают прочное и долговечное соединение.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.

Совместимость и монтаж

Автоматический выключатель 3P 400–500 A 75 кА серии MGS630 монтируется в силовые щиты с соответствующим креплением. Болтовое подключение требует точной затяжки контактов моментом, указанным в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Установка возможна только в вертикальном положении. Для сервисного обслуживания необходимо отключить питание и снять крышку щита - устройство не имеет механизма “выдвижения”.

Безопасность и стандарты

Автоматический выключатель 3P 400–500 A 75 кА серии MGS630 соответствует международным требованиям безопасности для оборудования низкого напряжения. Произведён в соответствии с нормами IEC 60947-2. Наличие регулируемого теплового расцепителя позволяет минимизировать ложные срабатывания и повысить точность защиты. Гарантия производителя - 5 лет, что подтверждает соответствие качественным стандартам сборки.

Преимущества

• Регулируемый тепловой расцепитель - возможность адаптировать порог срабатывания под реальную нагрузку, а не использовать фиксированный ток.
• Высокая отключающая способность (75 кА) - обеспечивает безопасность даже при аварийных ситуациях в мощных распределительных сетях.
• Литой корпус - повышенная механическая прочность, устойчивость к внешним воздействиям и длительный срок службы.
• Удобный монтаж - компактные габариты и стандартизированная система крепления позволяют легко интегрировать в существующие щиты.
• Широкий ассортимент серии MGS - возможность подобрать аналоги с другими значениями тока и отключающей способности для масштабирования системы.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует помещения в закрытый щит.
• Не подходит для частых оперативных включений/отключений - предназначен для редких коммутаций, не является выключателем нагрузки для ежедневного использования.
• Требует профессионального монтажа - болтовые соединения должны выполняться с соблюдением момента затяжки, иначе возможен нагрев и выход из строя.
• Не имеет встроенной дистанционной командной функции - управление только ручное или через внешние устройства (например, катушки отключения).

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома.
• Защита главного питания для системы кондиционирования в торговом центре.
• Щит питания для группы лифтов в офисном здании.
• Распределительный пункт на производственной линии с мощными двигателями.

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки находится в диапазоне 400–500 А - выбирайте настройку ближе к среднему значению для запаса по времени срабатывания.
• Используйте только рекомендованные медные кабели с подходящим сечением - для 500 А требуется минимум 2×185 мм2.
• Обязательно проведите термографическое обследование контактов через 3–6 месяцев после первого включения - это поможет выявить плохую затяжку.
• При проектировании учтите, что этот автомат не заменяет УЗО - для защиты людей необходима отдельная установка дифференциального автомата или УЗО.
• Артикул mgs630h-3tamf0500 - это один из вариантов серии MGS630. Если нужна другая величина тока (например, 400 А), найдите аналог с окончанием F0400 вместо F0500.
