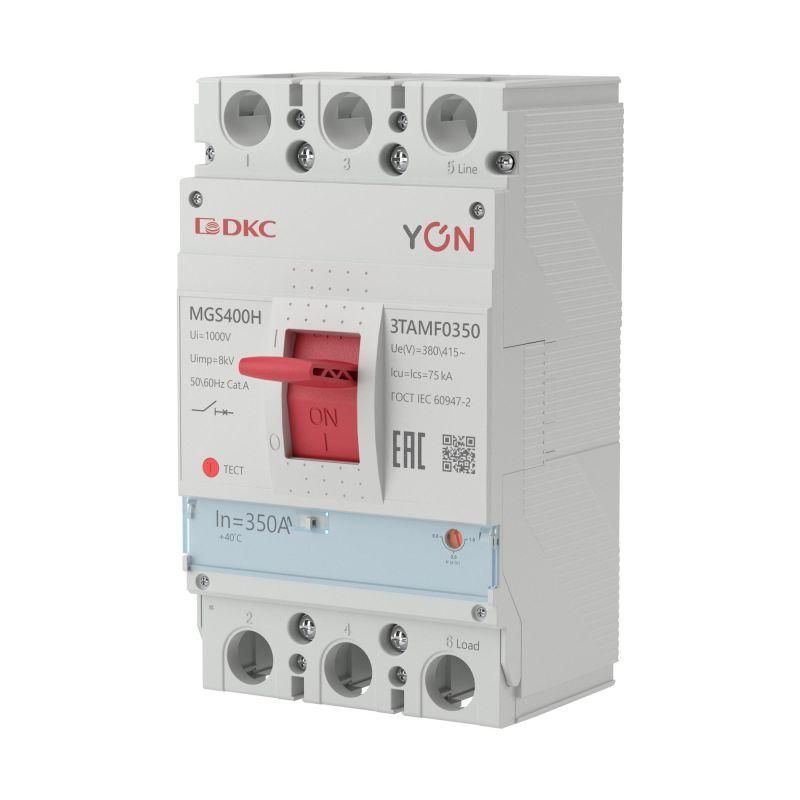

Автоматический выключатель YON MGS400 3P 280-350A 75kA - MGS400H-3TAMF0350 ДКС

Автоматический выключатель 3P 280–350 A 75 кА серии MGS400 от DKC (YON MAX) предназначен для защиты и управления мощными электрическими цепями в системах низкого напряжения. Этот аппарат обеспечивает надёжную работу в условиях высоких токов короткого замыкания и позволяет точно настраивать защиту от перегрузок. Артикул mgs400h-3tamf0350 соответствует модели с номинальным током 350 А и отключающей способностью 75 кА.

Назначение и область применения

Автоматический выключатель 3P 280–350 A 75 кА серии MGS400 используется для коммутации и защиты электрических цепей в сетях переменного тока до 415 В. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах крупных объектов: торгово-офисных центрах, жилых комплексах, больницах, школах, промышленных зданиях и других местах с высокой плотностью потребления энергии.

Технические характеристики

• Номинальное напряжение: 380–415 В - работает в трёхфазной сети с линейным напряжением до 415 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток (In): 350 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания.
• Диапазон настройки защиты от перегрузки: 280–350 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Отключающая способность (Ics): 75 кА - способен безопасно отключить цепь при токе короткого замыкания до 75 тысяч ампер.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытые шкафы.
• Тип подключения: болтовое - провода крепятся через контактные зажимы с помощью гаек и шайб.
• Конструкция: стационарный - устанавливается в щите неподвижно, не имеет выдвижного механизма.

Совместимость и монтаж

Автоматический выключатель 3P 280–350 A 75 кА серии MGS400 совместим с шинами DIN 35 мм и монтируется в силовые распределительные щиты. Подключение осуществляется исключительно болтовым способом - требуется подготовка проводов с оголёнными концами и использование подходящих наконечников. Для правильного монтажа соблюдайте момент затяжки контактов, указанный в руководстве производителя. Учитывайте посадочные размеры: устройство рассчитано на установку в щиты с достаточным свободным пространством вокруг, так как теплоотвод ограничен из-за IP20.

Безопасность и стандарты

Автоматический выключатель серии MGS400 соответствует международным требованиям безопасности IEC/EN 60947-2. Конструкция выполнена в литом корпусе, что повышает механическую прочность и предотвращает попадание внутрь сторонних частиц. Наличие регулируемого теплового расцепителя позволяет точнее адаптировать защиту под реальные условия эксплуатации, снижая риск ложных срабатываний.

Преимущества

• Регулируемая защита от перегрузки - возможность настроить порог срабатывания в диапазоне 280–350 А под конкретную нагрузку.
• Высокая отключающая способность (75 кА) - обеспечивает безопасность даже при аварийных режимах в крупных сетях.
• Удобный болтовой монтаж - совместим с большинством типов силовых кабелей и наконечников.
• Гарантия 5 лет - подтверждает надёжность материала и сборки.
• Широкий ассортимент серии MGS - легко найти аналоги для других токов и функций в рамках одной системы.

Ограничения применения

• Не предназначены для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Требуют обязательной установки в закрытый электрошкаф - нельзя использовать в открытых панелях или на стене без оболочки.
• Не имеют встроенного дистанционного управления - управление только ручное.
• Подходят только для стационарной установки - не поддерживают выдвижные или съёмные рамки.

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома.
• Защита главного питания промышленного конвейера с мощным двигателем.
• Щитовая защита на этаже офисного центра, где суммарная нагрузка превышает 250 кВт.
• Распределительный автомат для группы оборудования в медицинском учреждении.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 350 А рекомендовано сечение не менее 1×185 мм2 медного провода.
• Используйте качественные наконечники типа “штыревые” или “втулочные”, правильно запрессованные - это предотвратит нагрев и окисление контактов.
• Настройку тока срабатывания выполняйте после полной сборки щита и подключения всех нагрузок - используйте тестовый ток, близкий к рабочему.
• Обязательно проведите термографическое обследование контактов через 1–3 месяца после ввода в эксплуатацию - это выявляет плохие соединения.
• Запомните артикул mgs400h-3tamf0350 - он уникален для этой версии с током 350 А. Аналоги с другими значениями (например, 300 А) отличаются номером.
