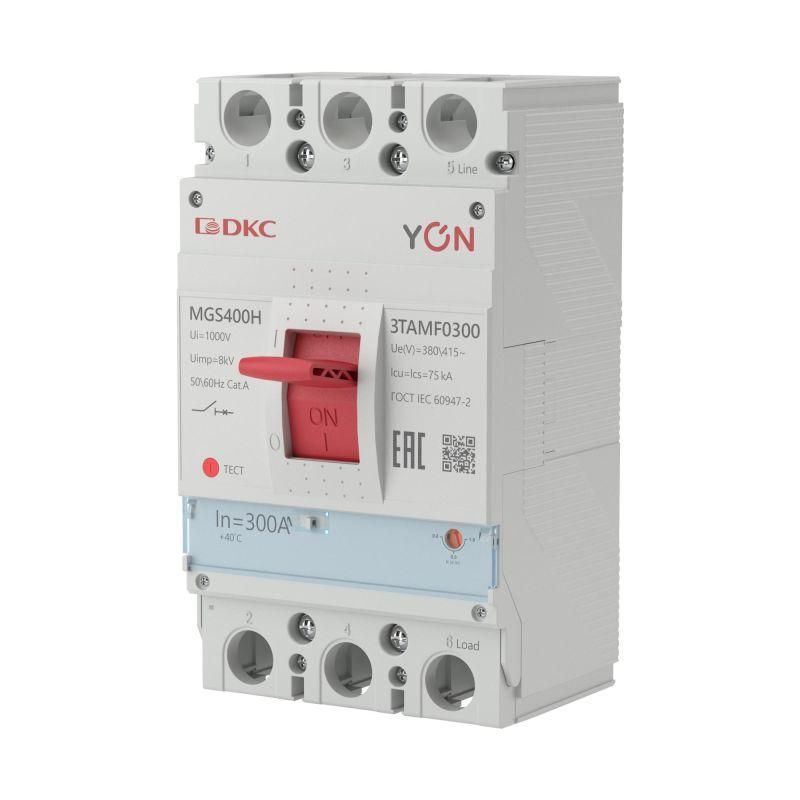

Автоматический выключатель YON MGS400 3P 240-300A 75kA - MGS400H-3TAMF0300 ДКС

Автоматический выключатель 3P 240–300 A 75 кА серии MGS400 от DKC (YON MAX) - это надёжное устройство для защиты и управления мощными электрическими цепями в сетях до 415 В. Модель mgs400h-3tamf0300 предназначена для постоянной эксплуатации в промышленных и коммерческих объектах, обеспечивая безопасную работу при высоких токах короткого замыкания.

Назначение и область применения

Автоматический выключатель 3P 240–300 A 75 кА серии MGS400 предназначен для:

• Регулярного включения и отключения нагрузок;
• Защиты электрооборудования от перегрузок и коротких замыканий;
• Управления силовыми цепями в системах распределения энергии.

Используется в зданиях с высокой плотностью потребления: многоквартирных домах, торгово-офисных центрах, больницах, школах, производственных помещениях. Подходит для главных вводов, распределительных щитов и крупных групповых линий.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток (In): 300 А - максимальный длительно допустимый ток без срабатывания.
• Диапазон настройки защиты от перегрузки: 240–300 А - можно точно подстроить порог срабатывания под реальную нагрузку.
• Отключающая способность (Ics): 75 кА - способен безопасно прервать ток короткого замыкания до 75 тысяч ампер.
• Номинальное напряжение: 380–415 В - рассчитан на трёхфазные сети 400 В переменного тока.
• Тип устройства: автоматический выключатель в литом корпусе - прочная, герметичная конструкция из композитных материалов.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Подключение: болтовое - провода крепятся винтами к контактным клеммам.
• Монтаж: встраиваемое устройство фиксированной установки - устанавливается в шасси или DIN-рейку с механической фиксацией.

Совместимость и монтаж

Автоматический выключатель 3P 240–300 A 75 кА серии MGS400 совместим с типовыми щитами и DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место в щите не менее 90 мм по ширине. Установка выполняется только при отключённом питании. Кабели должны иметь сечение, соответствующее току 300 А - рекомендуются медные жилы 95–120 мм2. Болтовые соединения затягиваются моментом 10–12 Нм - переусердствовать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Автоматический выключатель mgs400h-3tamf0300 соответствует международным нормам IEC/EN 60947-2. Обладает сертификатами на соответствие требованиям безопасности для оборудования низкого напряжения. Конструкция исключает самопроизвольное отключение и обеспечивает четкую визуализацию положения контактов через окно на передней панели.

Преимущества

• Регулируемый тепловой расцепитель позволяет точнее адаптировать защиту под конкретную нагрузку, снижая риск ложных срабатываний.
• Высокая отключающая способность (75 кА) делает аппарат подходящим даже для крупных подстанций и промышленных объектов с высокой потенциальной энергией КЗ.
• Литой корпус обеспечивает механическую прочность, устойчивость к вибрациям и долговечность в условиях повышенной запылённости.
• Гарантия производителя - 5 лет, что подтверждает качество сборки и материалы.
• Широкий ассортимент серии MGS позволяет легко подобрать аналоги по току, числу полюсов и функциям для масштабирования системы.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах - степень защиты IP20 не защищает от влаги.
• Не имеет встроенного дистанционного управления - требует ручного включения/выключения или внешних приводов.
• Не поддерживает коммуникацию (Modbus, Ethernet); не подходит для систем умного здания без дополнительных модулей.
• Требует профессионального монтажа - неправильная затяжка болтов или использование некорректного сечения кабеля может привести к нагреву и выходу из строя.

Примеры использования

• Главный входной автомат в щите 0,4 кВ многоэтажного жилого дома.
• Защита питания группы насосов на водопроводной станции.
• Распределительный автомат для кондиционирования в офисном центре.
• Щитовая защита на производственной линии с двигателями мощностью более 100 кВт.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он должен находиться в пределе настройки (240–300 А), а не просто ниже номинала 300 А.
• При проектировании учтите, что 75 кА - это максимальная отключающая способность; для объектов с меньшим током КЗ можно выбрать модель с меньшей стоимостью, но так же надёжную.
• Обязательно используйте изолирующие колпачки на болтовых клеммах после монтажа - это предотвращает случайные прикосновения и короткие замыкания.
• Проверяйте температурный режим работы: при установке рядом с другими аппаратурой соблюдайте минимальные зазоры (по инструкции производителя) для теплоотвода.
• Для обслуживания - периодически осматривайте контакты на наличие следов перегрева (потемнение, оплавление). При обнаружении - замените автомат.
