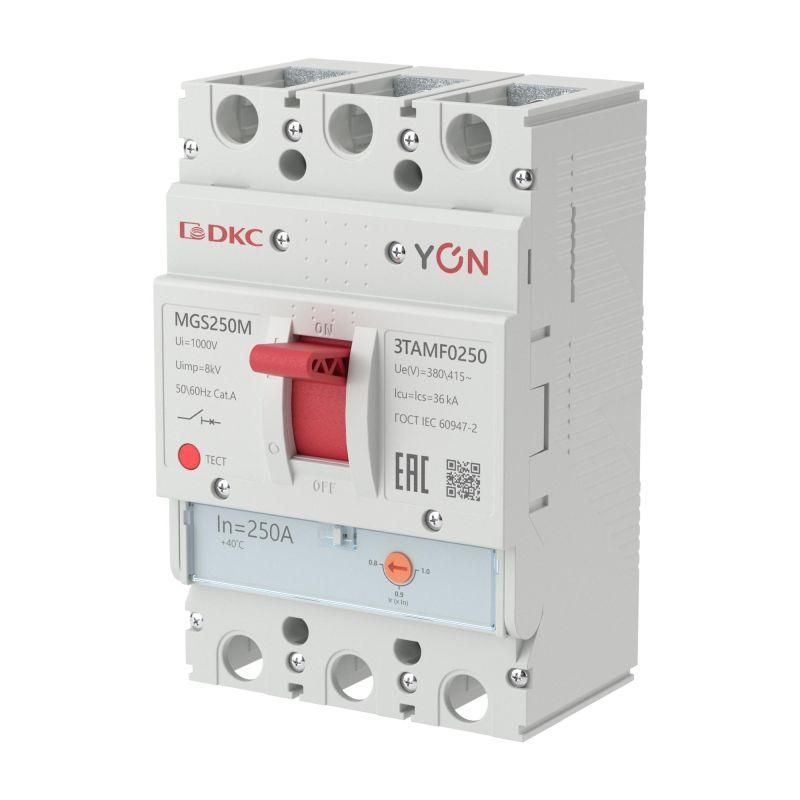

Автоматический выключатель YON MGS250 3P 200-250A 36kA - MGS250N-3TAMF0250 ДКС

Автоматический выключатель в литом корпусе MGS250 3P 200-250А 36кА от бренда YON MAX (артикул mgs250n-3tamf0250) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах низкого напряжения. Этот аппарат обеспечивает надёжную коммутацию и безопасную работу на объектах с высокими требованиями к устойчивости сети.

Назначение и область применения

Автоматический выключатель в литом корпусе MGS250 3P 200-250А 36кА используется для редких операций включения/отключения нагрузки и защиты электрооборудования от сверхтоков. Применяется в распределительных щитах низкого напряжения до 415 В. Подходит для установки в многоквартирных домах, офисных зданиях, торговых центрах, больницах и других объектах социальной инфраструктуры, где требуется высокая надёжность и длительный срок службы.

Технические характеристики

• Номинальное напряжение: 380–415 В - работает в трёхфазных сетях с переменным током, соответствует стандартам Европы и стран СНГ;
• Номинальный ток: 250 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания; выбирать следует с учётом нагрузки и запаса по току;
• Отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до 36 тысяч ампер, что важно для мощных распределительных систем;
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает частичное отключение;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды - требует установки внутри закрытого шкафа;
• Конструкция: стационарный - монтируется в щите навсегда, не предназначается для перемещения или быстрой замены;
• Тип подключения: болтовое - провода крепятся гайками на клеммах, требует точной затяжки и контроля момента.

Совместимость и монтаж

Автоматический выключатель MGS250 3P 200-250А 36кА совместим с шинами DIN 35 мм и монтируется в силовые щиты с достаточным свободным местом. Для подключения используйте медные кабели сечением, соответствующим току 250 А (обычно 95–120 мм2, зависит от материала изоляции и температурного режима). Болтовые клеммы требуют проверки после первых 24 часов работы и ежегодного осмотра. Установка возможна только в сухих помещениях с температурой от -5C до +40C. Нельзя использовать в условиях повышенной влажности, пыли или химически активной среде без дополнительной защиты корпуса.

Безопасность и стандарты

Автоматический выключатель YON MAX MGS250 соответствует международному стандарту IEC 60947-2 и российским ГОСТ Р 50030.2. Обладает сертификатами на соответствие требованиям безопасности для оборудования низкого напряжения. Тепловой расцепитель имеет регулируемые пороги срабатывания - позволяет адаптировать защиту под конкретную нагрузку, снижая риск ложных срабатываний.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под реальные условия эксплуатации;
• Высокая отключающая способность 36 кА - обеспечивает безопасность даже при аварийных режимах в крупных распределительных сетях;
• Литой корпус - повышает механическую прочность и герметичность, снижает вероятность внутренних пробоев;
• Широкий ассортимент серии MGS - легко найти аналоги для других токов и полюсов при масштабировании системы;
• Гарантия 5 лет - подтверждает качество сборки и долговечность компонентов.

Ограничения применения

• Не предназначен для частых включений/выключений - только для редких операций и защиты, не для управления оборудованием;
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на открытых площадках, в сырых помещениях или на улице;
• Требуется профессиональный монтаж - болтовое подключение без правильного усилия может вызвать нагрев и выход из строя;
• Не имеет встроенного дугогашения для внешней среды - не подходит для взрывоопасных зон без дополнительной защиты.

Примеры использования

• Главный входной автомат в распределительном щите жилого дома с мощностью потребления до 100 кВт;
• Защита питания группы конвейеров на производственной линии;
• Щитовая автоматика в торговом центре для защиты основных групп освещения и HVAC;
• Распределительный пункт в больнице, обеспечивающий бесперебойное питание критической нагрузки.

Практические советы

• Перед установкой проверьте сечение кабеля - недостаточно большой провод вызовет перегрев и отказ автомата;
• Затягивайте болты клемм согласно рекомендациям производителя - обычно момент 10–12 Нм;
• Используйте пломбы после монтажа - это обязательное условие для прохождения энергонадзора;
• При замене старого аппарата - убедитесь, что новый MGS250 имеет те же габариты и тип подключения;
• Для сложных проектов - сочетайте этот автомат с устройствами дифференциального тока (УЗО) для усиленной защиты людей.
