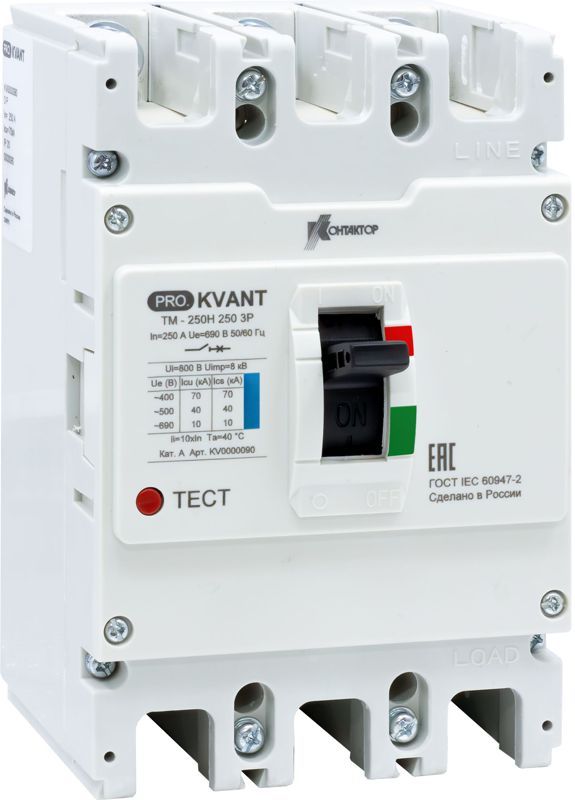

Выключатель автоматический PRO.KVANT TM-250H 3P 250А 70кА в литом корпусе с термомагнит. расцеп. Контактор KV0000090 Legrand

Автоматический выключатель Контактор KV0000090 - это трёхполюсный аппарат с номинальным током 250 А и предельной коммутационной способностью 70 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Выполненный в литом корпусе, он обеспечивает надёжную работу в условиях промышленного оборудования и распределительных щитов, соответствует требованиям российских проектов и поддерживается официальной сервисной сетью производителя.

Назначение и область применения

Автоматический выключатель Контактор KV0000090 используется для защиты силовых цепей переменного тока напряжением до 690 В. Он применяется в качестве основного аппарата защиты в распределительных устройствах, щитах НКУ, на входе в производственные линии, узлах питания насосов, компрессоров, конвейеров и других мощных потребителей. Подходит для установки в закрытых помещениях с нормальными условиями эксплуатации - без повышенной влажности, агрессивных сред и постоянных вибраций.

Технические характеристики

• Номинальный ток: 250 А
• Число полюсов: 3
• Предельная коммутационная способность: 70 кА
• Тип расцепителя: термомагнитный (электромагнитный и тепловой защита)
• Конструкция корпуса: литой, герметичный, без доступа к внутренним элементам
• Степень защиты: IP40 (по умолчанию для устройств этого типа; не защищён от брызг и пыли снаружи)
• Монтаж: на DIN-рейку 35 мм
• Габариты: соответствуют стандартным габаритам для аппаратов класса 250 А

Совместимость и монтаж

Автоматический выключатель Контактор KV0000090 совместим со всеми типами DIN-реек шириной 35 мм, используемых в российских и европейских стандартах. Монтаж выполняется путём фиксации защёлки на рейке - без дополнительных креплений. Для подключения используются болтовые зажимы с моментом затяжки, указанным в руководстве производителя. Обращайте внимание на сечение провода: рекомендовано использовать медные жилы сечением от 35 до 120 мм2. Открытый доступ к контактам невозможен из-за литого корпуса - обслуживание возможно только специалистами через замену всего аппарата.

Безопасность и стандарты

Автоматический выключатель Контактор KV0000090 соответствует ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами ПУЭ. Сертифицирован для использования в электроустановках до 1000 В. Производится на заводе АО “Контактор” в Ульяновске, что обеспечивает соответствие требованиям российской сертификационной системы.

Преимущества

• Литой корпус исключает возможность случайного доступа к токоведущим частям - повышает безопасность при эксплуатации
• Высокая коммутационная способность (70 кА) позволяет применять аппарат в местах с большими токами короткого замыкания - например, рядом с трансформаторами
• Термомагнитный расцепитель обеспечивает двойную защиту: от длительных перегрузок (тепловой) и внезапных КЗ (магнитный)
• Поддержка от производителя - гарантия и сервисная служба АО “Контактор” позволяют оперативно решить вопросы замены или ремонта
• Интеграция в систему PRO.KVANT - единый подход к проектированию и сборке щитов, снижающий время монтажа

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на использование вне помещений - степень защиты IP40 не защищает от воды и пыли
• Невозможно регулировать пороги срабатывания - все параметры заданы заводом
• Не подлежит ремонту - при выходе из строя требуется полная замена
• Не имеет функции дистанционного управления или сигнализации - требует ручного включения/выключения

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 630 кВА
• Защита группы станков на конвейере с суммарной нагрузкой около 200–220 кВт
• Щит распределения энергии в логистическом комплексе
• Входной автомат в щите НКУ для объектов ЖКХ и производства

Практические советы

• Перед установкой проверьте, что расчетный ток короткого замыкания в точке монтажа не превышает 70 кА - иначе аппарат не сможет отключить аварию
• При подборе кабеля учитывайте температурный режим: при температуре выше +40 C допустимый ток снижается - сверьтесь с таблицами ПУЭ
• Для группового монтажа нескольких аппаратов соблюдайте минимальные зазоры между ними - это обеспечит теплоотвод и предотвратит перегрев
• При использовании в составе щита НКУ убедитесь, что шины и клеммы соответствуют классу 250 А - недостаточная площадь контакта вызывает нагрев
• Обязательно сохраняйте документацию - она нужна для подтверждения соответствия при проверках Ростехнадзора и Энергонадзора
