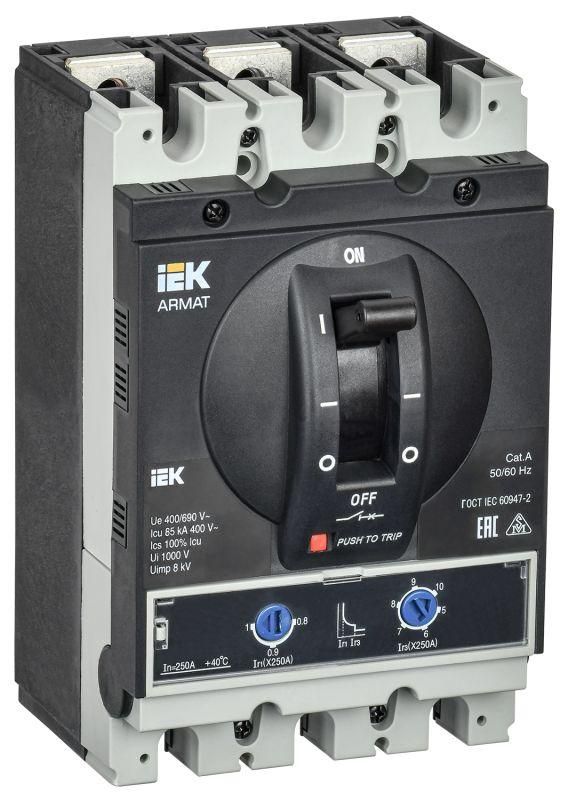

Выключатель автоматический в литом корпусе 3п H 85кА 250А расцепитель термомагнитный регулируемый ARMAT IEK AR-MCCB-3H-085-0250A-ATUC

Автоматический выключатель в литом корпусе 3P H 85кА 250А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Артикул ar-mccb-3h-085-0250a-atuc входит в серию ARMAT и рассчитан на работу в стационарных распределительных устройствах.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P H 85кА 250А расцепитель термомагнитный регулируемый используется для защиты трехфазных сетей с номинальным напряжением до 400 В. Подходит для установки в распределительных щитах, ВРУ, КРУ и других комплектных устройствах. Применяется на промышленных объектах - на участках с высокой нагрузкой: конвейеры, насосные станции, системы вентиляции, сварочное оборудование. Также эффективен в зданиях с повышенной плотностью потребления электроэнергии - логистические центры, торговые комплексы, производственные площадки.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальная отключающая способность: 85 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Термомагнитный, с возможностью регулировки
• Диапазон настройки защиты от перегрузки: 1250–2500 А (в 5–10 раз выше номинала)
• Защита по минимальному напряжению: Да - отключение при снижении напряжения ниже допустимого уровня
• Степень защиты IP: IP20 - защищен от доступа пальцами, но не от пыли и воды
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату (панель)
• Тип элемента управления: Ручка-переключатель
• Подключение силовых проводов: Болтовое
• Гарантийный срок: 60 месяцев (5 лет)
• Моторный привод: Возможен по заказу (опционально)
• Вспомогательные контакты: Отсутствуют

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P H 85кА 250А расцепитель термомагнитный регулируемый устанавливается на DIN-рейку или жестко фиксируется на монтажной плате внутри шкафа. Для подключения используйте медные кабели сечением, соответствующим току 250 А - рекомендовано 95–120 мм2. Болтовые зажимы требуют затяжки моментом, указанным в руководстве производителя. Убедитесь, что расстояние между фазами и до заземляющих элементов соответствует нормам ПУЭ. Монтаж возможен только в закрытых помещениях из-за степени защиты IP20. Не устанавливайте в условиях повышенной влажности, запыленности или температур ниже -25C и выше +60C.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P H 85кА 250А расцепитель термомагнитный регулируемый соответствует требованиям ГОСТ IEC 60947-2. Производство проходит контроль качества на автоматизированных линиях в соответствии с ISO 9001. Все изделия тестируются в собственной лаборатории IEK GROUP в Москве и сторонних испытательных центрах. Защита по минимальному напряжению предотвращает аварийный запуск оборудования после просадки сети.

Преимущества

• Регулируемый порог срабатывания по перегрузке позволяет точно адаптировать защиту под конкретную нагрузку
• Высокая отключающая способность (85 кА) обеспечивает безопасность даже при крупных КЗ в мощных сетях
• Наличие защиты по минимальному напряжению повышает надежность работы технологического оборудования
• Гарантия 5 лет подтверждает долговечность конструкции и качество материалов
• Совместимость с другими изделиями серии ARMAT - удобно для унифицированных проектов

Ограничения применения

• Не предназначена для наружного монтажа - степень защиты IP20 не защищает от пыли и влаги
• Нет встроенных вспомогательных контактов - для сигнализации состояния требуется внешняя аппаратура
• Не поддерживает дистанционное управление без моторного привода (доступен по запросу)
• Настройка расцепителя требует специального инструмента и знаний - не рекомендуется для самостоятельной регулировки без подготовки
• Не следует использовать в сетях с частыми импульсными перегрузками - термическая часть может преждевременно износиться

Примеры использования

• Щитовая распределительная станция на заводе с конвейерной линией мощностью 150 кВт
• ВРУ многоквартирного жилого дома с лифтами и насосами
• Контроль питания группы сварочных аппаратов в металлообрабатывающем цехе
• Защита главного входа в промышленный холодильник с компрессорами на 200 кВт

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - перегрев возникает при недооценке сечения
• При настройке расцепителя начинайте с нижнего значения (1250 А) и постепенно увеличивайте, наблюдая за работой оборудования
• Если нужна удаленная сигнализация - выбирайте версию с моторным приводом и дополнительно устанавливайте вспомогательные контакты
• Не забудьте предусмотреть место для обслуживания - ручка должна быть легко доступна, а болтовые соединения - свободны для осмотра
• Для сложных объектов используйте этот автомат в паре с воздушными выключателями ARMAT - так формируется многоступенчатая система защиты
