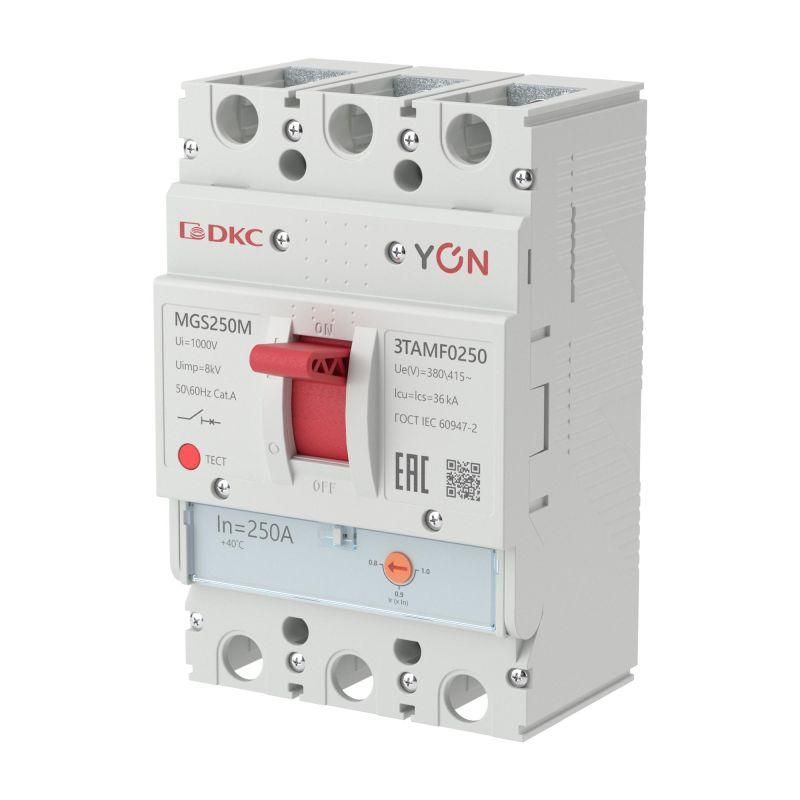

Выключатель автоматический YON MGS250 3P 200-250A 25kA - MGS250M-3TAMF0250 ДКС

Автоматический выключатель MGS250 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Модель MGS250M-3TAMF0250 от бренда YON (группа DKC) предназначена для стационарной установки в распределительных щитах коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель MGS250 предназначен для безопасного включения и отключения нагрузок, а также для защиты электрооборудования от повреждений из-за перегрузок и коротких замыканий. Применяется в системах электроснабжения зданий с высокой плотностью потребления: торговые центры, офисные комплексы, больницы, школы, ЖКХ. Подходит для главных вводов и крупных групповых линий, где требуется надежная защита на уровне 250 А.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 250 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 415 В - работает в трехфазных сетях переменного тока до этого значения
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двухступенчатую защиту: быстрое отключение при КЗ и задержанное при длительной перегрузке
• Конструктивное исполнение: фиксированное - не предусматривает возможность съема аппарата без демонтажа проводов
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Метод монтажа: стационарный - устанавливается на DIN-рейку или в шкаф с жестким креплением
• Степень защиты: IP20 - защита от доступа пальцами и твердыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения - позволяют отключить выключатель при потере питания или снижении напряжения ниже установленного порога

Совместимость и монтаж

MGS250 совместим с DIN-рейками стандарта EN 60715. Установка выполняется в распределительном щите с достаточным свободным объемом для теплоотвода. Для работы с дополнительными расцепителями необходимо подвести внешние сигналы управления: для независимого расцепителя - импульс напряжения, для расцепителя минимального напряжения - питание от контролируемой сети. Соединение проводов осуществляется болтовыми зажимами - момент затяжки следует соблюдать согласно руководству производителя. Не допускается использование с гибкими многожильными кабелями без предварительной опрессовки наконечниками.

Безопасность и стандарты

Автоматический выключатель MGS250 соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Произведен в соответствии с требованиями безопасности ЕАЭС и имеет сертификаты соответствия. Конструкция исключает самопроизвольное включение после аварийного отключения - требуется ручное восстановление положения рычага.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно настроить порог срабатывания под конкретную нагрузку
• Широкий ассортимент серии MGS позволяет использовать один тип устройства для различных уровней тока и задач
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях повышенной вибрации
• Гарантия производителя - 5 лет, что свидетельствует о высокой надежности сборки и материалов
• Удобная форма корпуса и четкая маркировка упрощают диагностику и обслуживание

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частых оперативных включений/выключений - рассчитан на рабочие циклы, а не на частые коммутации
• Не поддерживает автоматическое включение - требует ручного сброса после каждого отключения
• Не имеет встроенного счетчика операций или сигнализации состояния - для этих функций нужны внешние устройства

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома
• Защита силового оборудования на производственной линии (конвейеры, насосы, компрессоры)
• Щитовая группа освещения и розеток в торговом центре
• Цепь питания системы HVAC в административном здании

Практические советы

• Перед установкой проверьте соответствие номинала автомата MGS250 расчетному току нагрузки - не используйте его для цепей выше 250 А
• Обязательно используйте наконечники на медных многожильных проводах перед подключением к зажимам
• При использовании расцепителя минимального напряжения убедитесь, что источник контрольного напряжения надежен - потеря питания вызовет отключение
• Для сервисного обслуживания отключите питание всей цепи - даже при выключенном автомате контакты могут находиться под напряжением
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на точность теплового расцепителя
