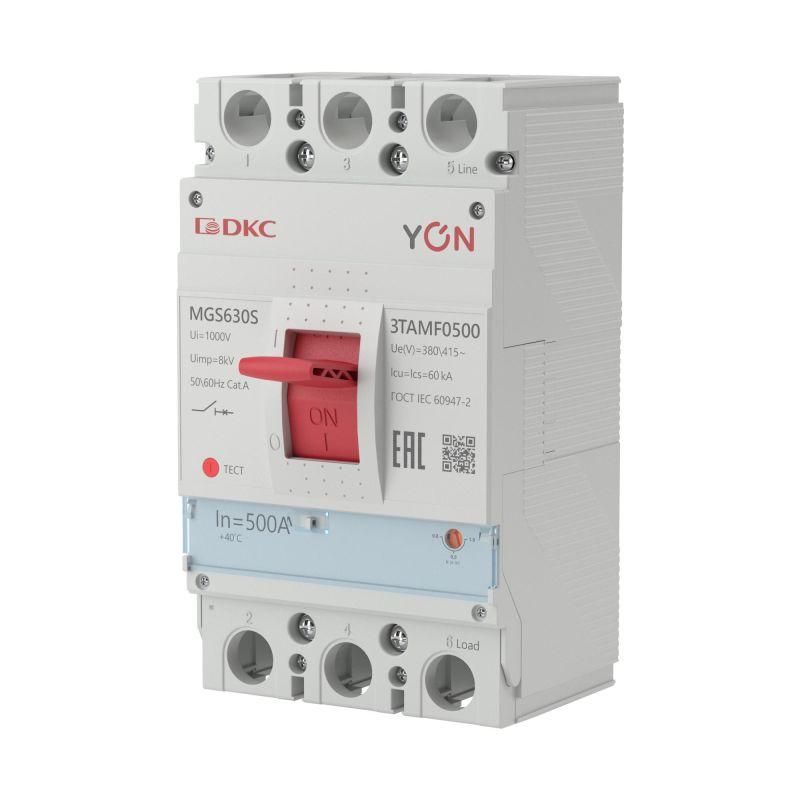

Выключатель автоматический YON MAX MGS630 3P 400-500А 60кА DKC (ДКС) MGS630S-3TAMF0500

Автоматический выключатель MGS630S-3TAMF0500 от бренда YON (группа DKC) предназначен для защиты и управления мощными электрическими цепями в системах низкого напряжения. Этот стационарный трёхполюсный аппарат рассчитан на ток 500 А и отключение при КЗ до 60 кА, обеспечивает надёжную работу в промышленных и коммерческих объектах.

Назначение и область применения

Автоматический выключатель MGS630S-3TAMF0500 используется для:

• регулярного включения и отключения нагрузки;
• защиты от перегрузок и коротких замыканий;
• обеспечения безопасности электроустановок в зданиях с высокой плотностью потребления энергии.

Подходит для установки в распределительных щитах объектов: торгово-развлекательных центров, больниц, школ, заводов, ЖКХ и других мест, где требуется надёжная защита силовых линий до 415 В переменного тока.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность: 60 кА - способность безопасно прервать ток короткого замыкания величиной до 60 тысяч ампер.
• Число полюсов: 3 - защищает все три фазы сети одновременно.
• Номинальное напряжение: 415 В - максимальное рабочее напряжение в трёхфазной сети.
• Тип расцепителей: тепловой (для перегрузок) и электромагнитный (для КЗ); оба работают независимо.
• Дополнительные расцепители: независимый (удалённое отключение) и расцепитель минимального напряжения (отключение при просадке напряжения ниже порога).
• Конструкция: стационарная - устанавливается в шкаф, не предназначена для выдвижения.
• Метод подключения: болтовое - провода крепятся гайками к контактным клеммам.
• Степень защиты IP20: защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды и пыли.

Совместимость и монтаж

MGS630S-3TAMF0500 - стационарный выключатель, монтируется в сборочные рамы или щиты с соответствующим креплением. Подключение силовых проводов осуществляется через болтовые зажимы - требует точного момента затяжки и использования подходящих наконечников. Для работы с дополнительными расцепителями необходимо подвести управляющие цепи 24–240 В переменного/постоянного тока. Устройство совместимо с другими компонентами серии YON MAX MGS, что позволяет унифицировать схемы управления.

Безопасность и стандарты

Автоматический выключатель MGS630S-3TAMF0500 соответствует международным нормам IEC 60947-2 для выключателей в литом корпусе. Применяет принципы двойной защиты - тепловой и электромагнитной - что снижает риск ложных срабатываний и повышает отказоустойчивость. Литой корпус обеспечивает механическую прочность и изоляцию даже при аварийном отключении.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку.
• Широкий ассортимент серии MGS - возможность подобрать аналогичные устройства для всех уровней системы.
• Удобный монтаж благодаря предварительно подготовленным клеммам и компактному форм-фактору.
• Гарантия производителя - 5 лет на весь срок службы при соблюдении условий эксплуатации.
• Надёжная работа в условиях колебаний температуры и вибраций - корпус выполнен из термостойкого композита.

Ограничения применения

• Не предназначен для мобильного или выдвижного монтажа - нельзя использовать в ячейках типа “выкатной”.
• Защита IP20 исключает применение во влажных, пыльных или открытых помещениях - только внутри закрытых щитов.
• Требуется профессиональный монтаж: неправильная затяжка болтов может вызвать нагрев и выход из строя контактов.
• Не имеет функции дистанционного управления без внешних расцепителей - для удалённого отключения нужны дополнительные модули.

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома.
• Защита главного питания конвейерной линии на заводе с мощностью более 200 кВт.
• Щитовая автоматика в медицинском центре, где важна стабильность и быстрое отключение при КЗ.
• Распределительный пункт торгового центра, обслуживающий освещение, HVAC и лифты.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и шага крепления вашему щиту - устройство требует свободного места вокруг для теплоотвода.
• Используйте медные наконечники с правильным сечением и момент затяжки, указанный в документации - это предотвращает перегрев.
• При использовании расцепителя минимального напряжения убедитесь, что источник управления (например, UPS) работает стабильно.
• Не допускайте попадание влаги внутрь щита - даже при IP20 повышенная влажность снижает срок службы изоляции.
• Проверяйте состояние контактов каждые 1–2 года при интенсивной эксплуатации - особенно после частых отключений.
